NPM- TT2 EJM1EC-MB-04 O-04 4-2-12 -2 计测基板上实装元件的位置，校正与 原来位置有偏差的补正值。 ●在 NPM-DGS 把已编辑的数据的 软件开关「贴装点识别」设 定为「 ON 」。 1 3 2 选择校正元件 ● 都需要进行。 1 3 2
NPM-TT2 EJM1EC-MB-04O-04
生产数据
校正
贴装点识别校正 1
4-2-12-1
操作篇
4-2-12
贴装数据的输入
贴装识别数据的输入
示教的开始
照明值的设定
识别
数据保存
识别测试
示教结束
选择自动照明设定时不需要
用NPM-DGS编制
示教的流程
NPM-TT2 EJM1EC-MB-04O-04
4-2-12-2

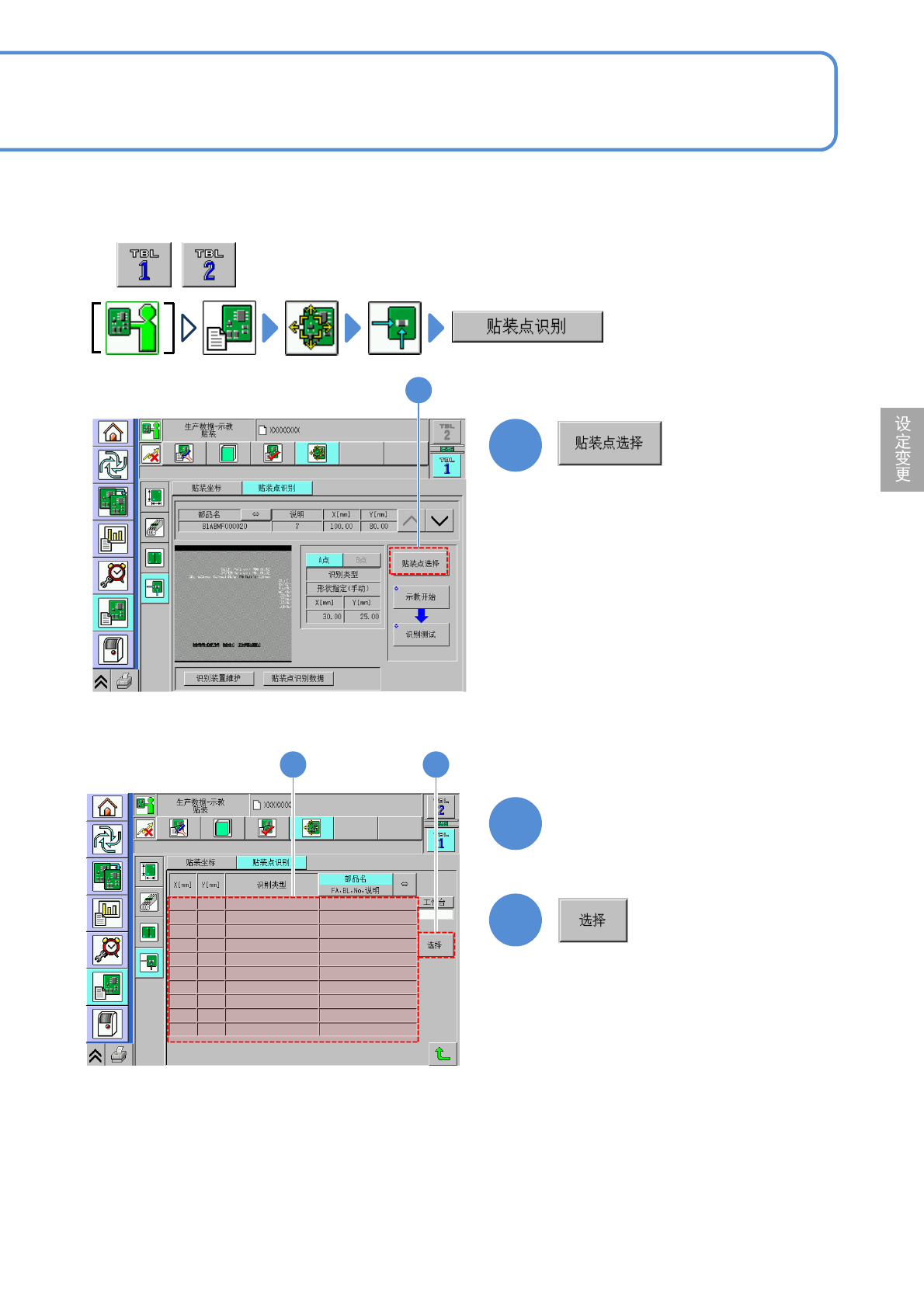

计测基板上实装元件的位置，校正与原来位置有偏差的补正值。
●在NPM-DGS把已编辑的数据的软件开关「贴装点识别」设定为「ON」。
1
3
2
选择校正元件
● 都需要进行。
1
32
NPM-TT2 EJM1EC-MB-04O-04
4-2-12-3
生产数据
校正
贴装点识别校正 2
操作篇
4-2-12
+
4
把基板放置基板传入口
5
(基板被传入到实装基台，基板识别后识
别照相机移动到识别标记的位置)
6
7
+
(识别动作开始，显示结果)
(数据被保存)
5
6
7
