NPM- TT2 EJM1EC-MB-06O-0 4 规格 6-1-5 -4 操作篇 6-1-5 项目 详细 应对的 杆式供料器 应对元件 ( 单位 : mm) Ws ( 杆式宽度 ) Ls ( 杆式长度 ) Hs ( 杆式高度 ) 最小 - 300 - 最大 34 600 28 *1) 智能杆式供料器 *1) 作为供料器可应对的最大杆式高度。 请遵照使用设备和贴装头构成、吸嘴的限制使用。 *2) 即使在规格尺寸范围内，根据芯片形 状以…
NPM-TT2 EJM1EC-MB-06O-04
6-1-5-3
自动供料器
种类
编带
宽度
(mm)
类型
卷盘直径
*1)
安装
间距
(mm)
编带槽
最大深度
最多卷盘
安装数
*6)
单式托盘供料器
+13站供给部
连接时
最多卷盘安装数
*2)
传送间距 (1间距 = 4 mm)
0.250.51234567891011121314
8 mm
薄型自动 F
*4
）
8
纸
小
10.5
-
120 52
●
1mm
●●
大
10.5 60 26
*1)
小卷盘: φ 178 mm、大卷盘: φ 178 ～ 382 mm
*2)
连接单式托盘供料器和13站供给部时的最多卷盘的安装数量。
*3)
可以设置2个小卷盘。
在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
*4)
安装薄型自动供料器时，每个沟槽都需要“薄型自动供料器用附件”。
●与NPM 系列、AM100可以通用。

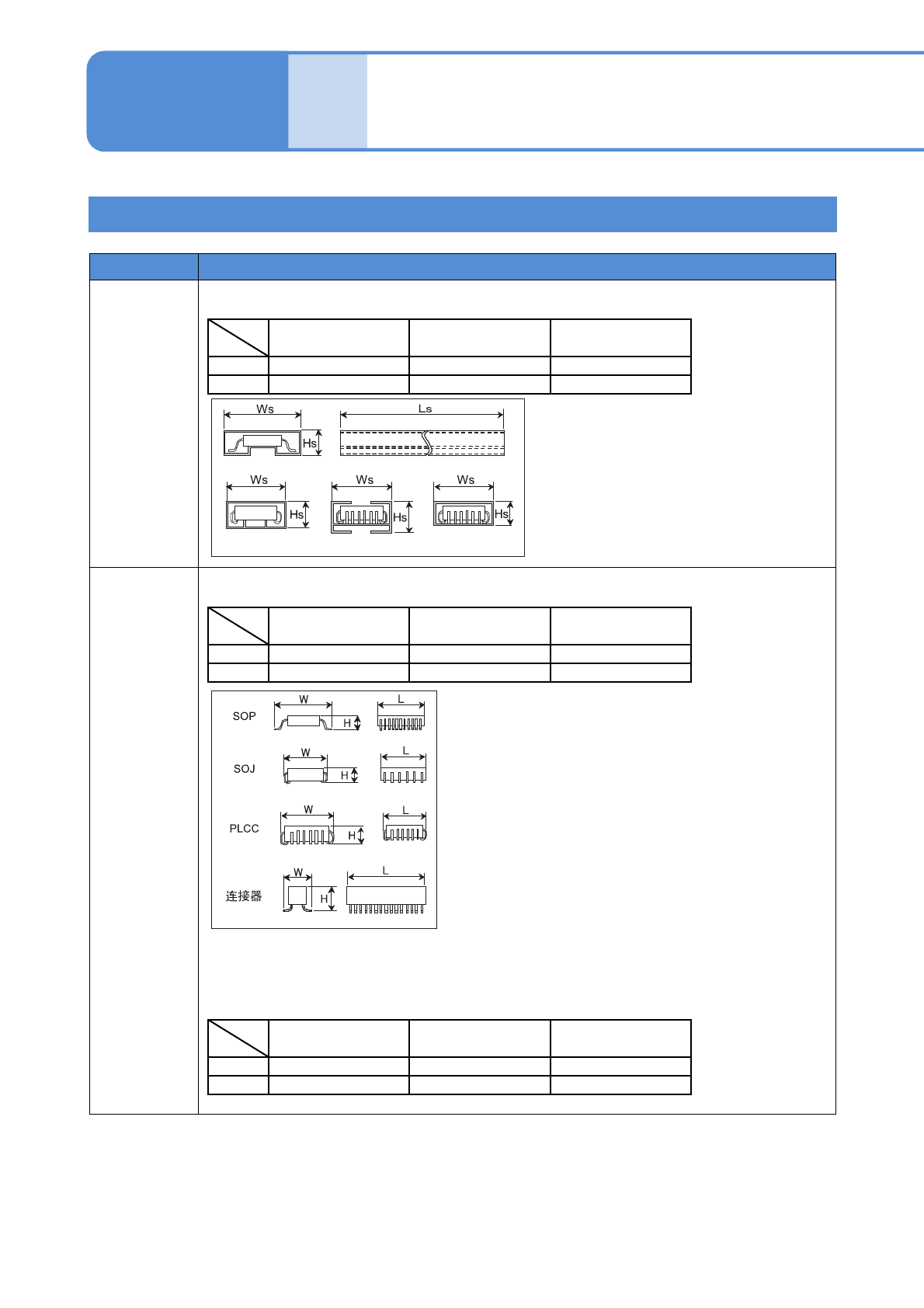

NPM-TT2 EJM1EC-MB-06O-04
规格
6-1-5-4
操作篇
6-1-5
项目 详细
应对的
杆式供料器
应对元件
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
智能杆式供料器
*1)
作为供料器可应对的最大杆式高度。请遵照使用设备和贴装头构成、吸嘴的限制使用。
*2)
即使在规格尺寸范围内，根据芯片形状以及杆式形状的不同，有时无法应对。
例: 杆式的弯曲刚性较大，无法安装到供料器上时
即使倾斜杆式，元件也无法顺利输送，在中途会产生勾挂等时
*3)
特殊应对元件，我们将在研讨样品的之后，以收费方式应对。
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
■标准
*2)
■特殊
*3)
除了标准应对的芯片种类/尺寸范围以外，根据芯片以及杆式形状，有时还有可能应对下述
尺寸范围。
元件、托盘规格
智能供料器规格 3
NPM-TT2 EJM1EC-MB-06O-04
6-1-5-5
智能杆式供料器
*1） 连接托盘供料器(选购件)时的最大安装供料器数。
*2） 对全部基台连接了交换台车(选购件)时的最大安装供料器数。
*3） 只可配置13站固定供给部。可配置的插槽No.为19～30。
供料器种类
安装间距
(mm)
连接1台单式托盘供
料器(选购件)时的最
大安装供料器数
*1)
连接2台单托盘供料
器(选购件)时的最
大安装供料器数
*1)
连接全部基台
交换台车(选购件)
时的最大安装供料
器数
*2)
单连
杆式供料器
42 20 12 28
3连
杆式供料器
84 10 6 14
层叠杆式供料器(S尺
寸)
*3)
42 12 12 12
层叠杆式供料器(L尺
寸)
*3)
84 6 6 6
