NPM- TT2 EJM1EC-MB-04O-0 4 4-2-9 -1 通常在生产前进行确认。如下所述任 一条件时，进行实装坐标校正，需要修改数据。 ●目视确认已实装完毕的基板，有发 生偏位时 ● PGA 等实装前，确认基板孔和元件 销的坐标时 选择校正模式 ■贴片 部分元件由于发生偏位，需要修改实 装位置。 ■贴片 / 图案 在多面基板的同一部位发生偏位，需 要修改实装位置。 实装位置 贴片数据 ■原点偏移量 所有元件的实装位置发生相…
NPM-TT2 EJM1EC-MB-04O-04
+
9
(校正的吸着位置被保持)
10
4-2-8-3
生产数据
校正
吸着位置学习校正 2
操作篇
4-2-8

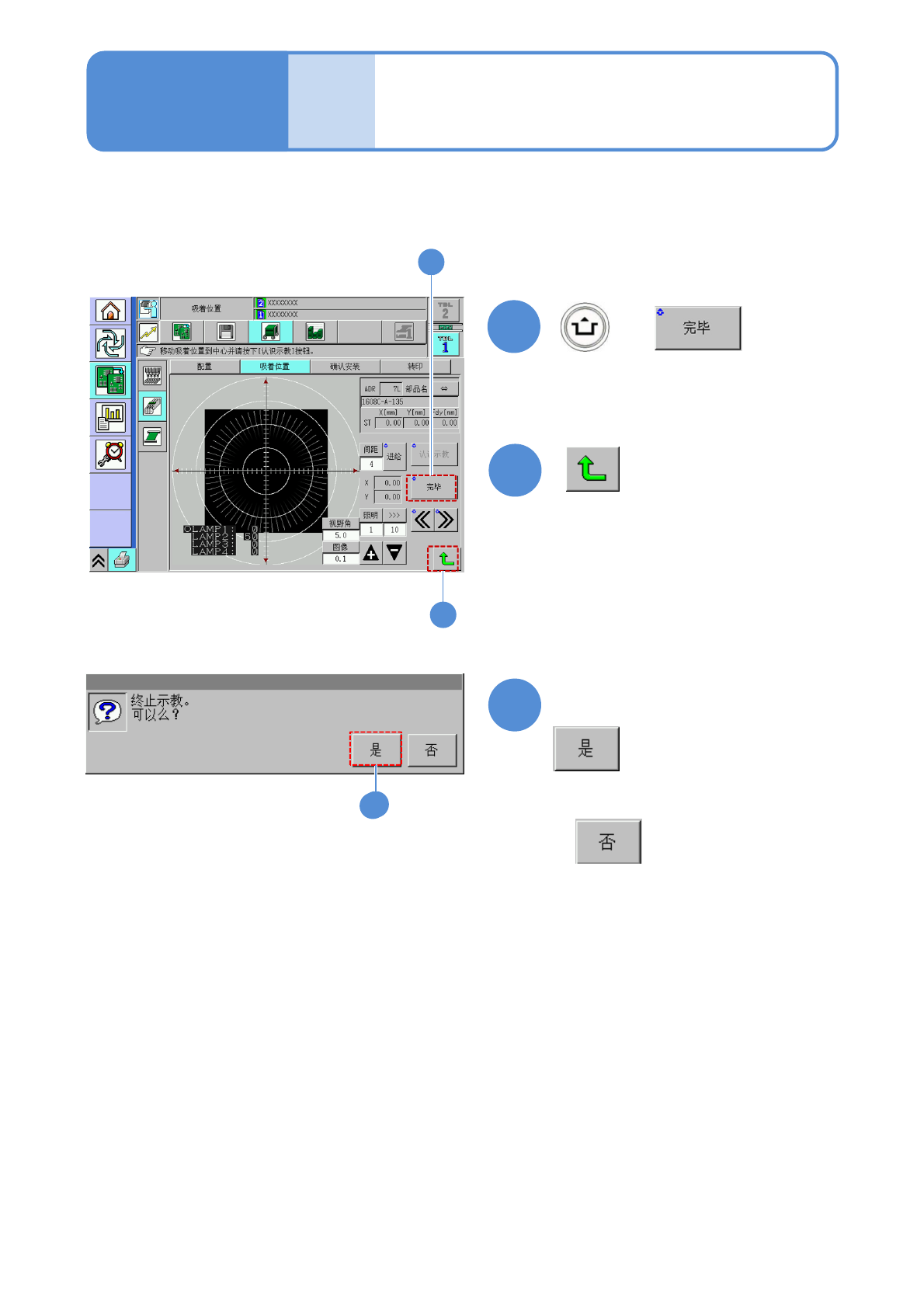

确认提示
11
■不保存数据时
11
9
10
11
NPM-TT2 EJM1EC-MB-04O-04
4-2-9-1
通常在生产前进行确认。如下所述任一条件时，进行实装坐标校正，需要修改数据。
●目视确认已实装完毕的基板，有发生偏位时
●PGA等实装前，确认基板孔和元件销的坐标时

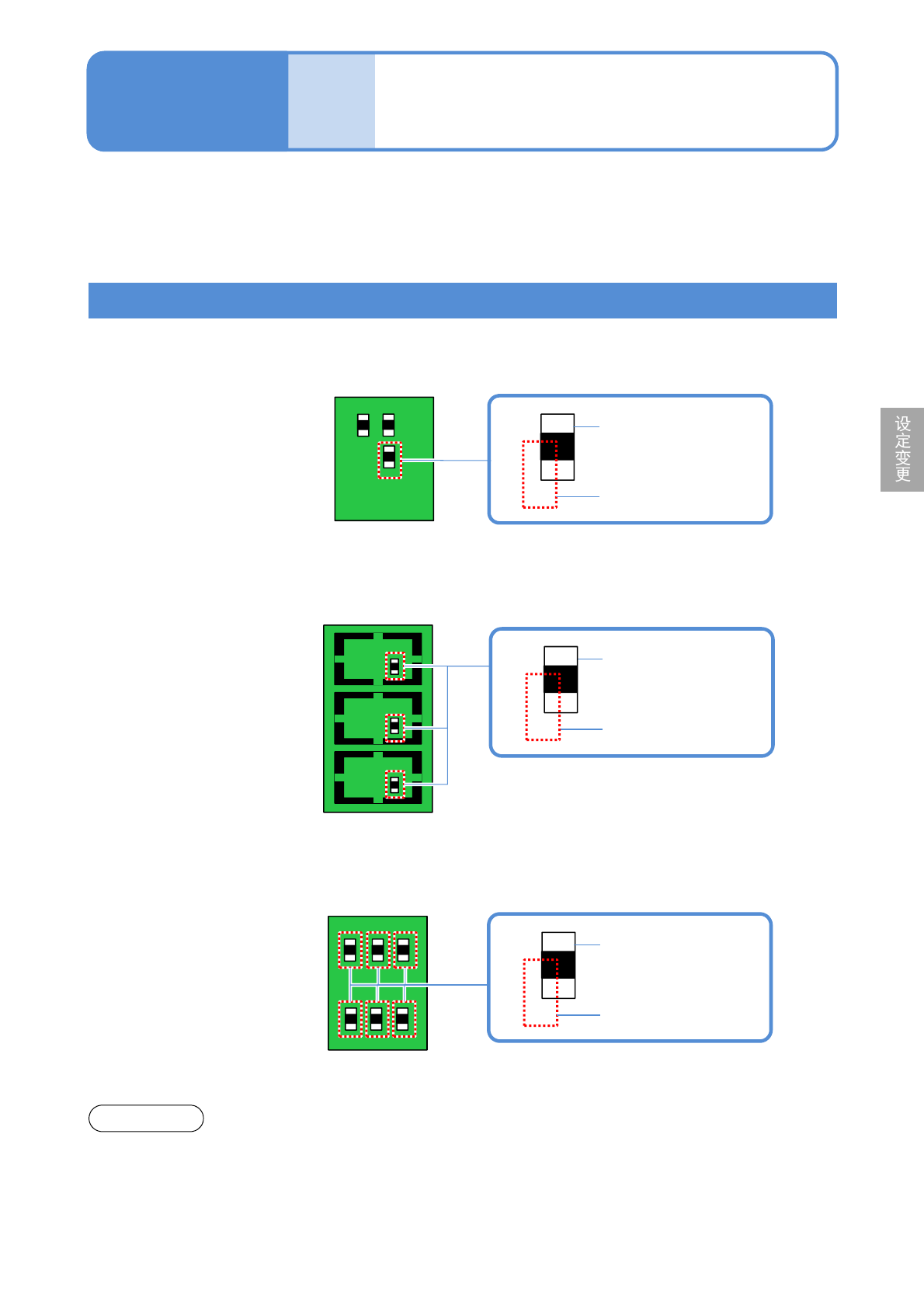

选择校正模式
■贴片
部分元件由于发生偏位，需要修改实装位置。
■贴片/图案
在多面基板的同一部位发生偏位，需要修改实装位置。
实装位置
贴片数据
■原点偏移量
所有元件的实装位置发生相同方向的偏位，需要修改实装位置。
实装位置
贴片数据
●在校正前，请确认设备所登录的数据是否正确。
●为了使校正后的数据作为生产数据正确利用，请妥善保管。
注意
●示教后的原点偏移将反映到全部元件上。
实装位置
贴片数据
生产数据
校正
贴装坐标校正 1
操作篇
4-2-9
NPM-TT2 EJM1EC-MB-04O-04
4-2-9-2
生产数据
校正
贴装坐标校正 2
操作篇
4-2-9

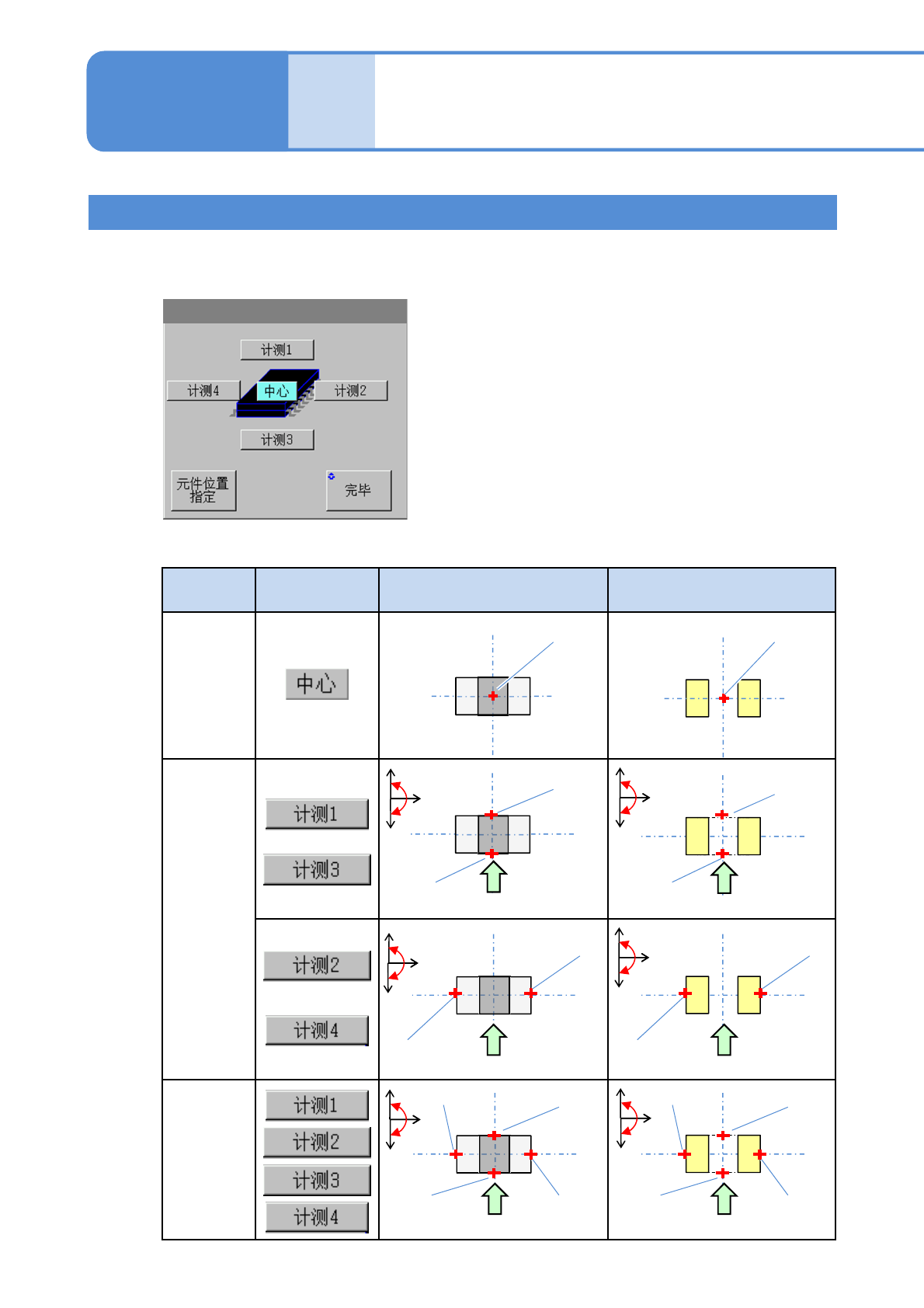

计测方法 使用键 元件 基板上的电极
1点
2点
4点
选择计测位置
计测所选择的位置，算出元件的中心坐标或者基板上电极的中心坐标。
■计测位置的设定画面
■计测方法和计测位置键
计测1
计测3
中心
计测１
计测3
中心
计测2
计测4
计测2
计测4
计测2计测3
计测1计测4
编带的流向
+
-
+
-
+
-
+
-
+
-
+
-
编带的流向
编带的流向
编带的流向
编带的流向
计测2
计测1计测4
编带的流向
