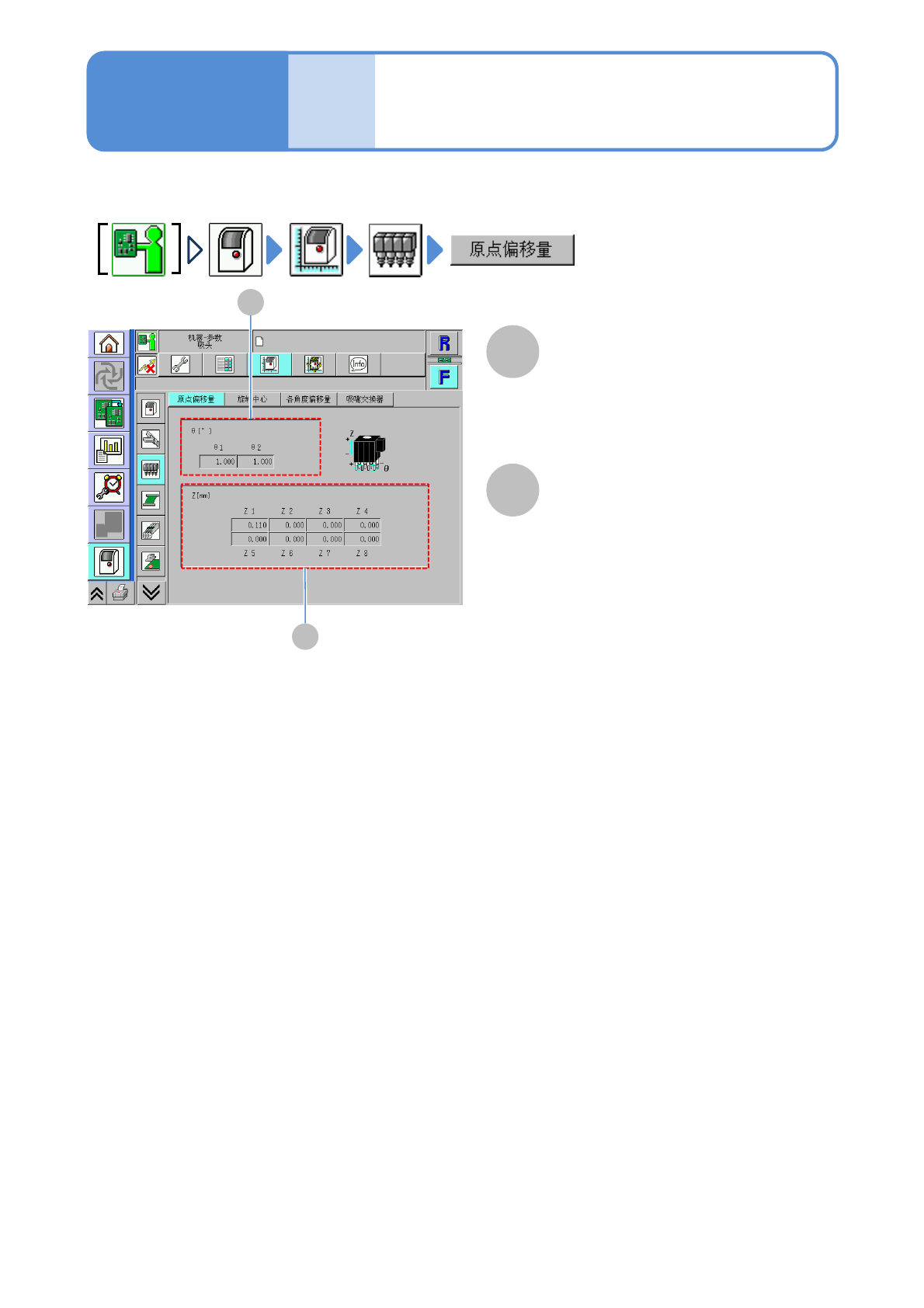

NPM-TT2 EJM1EC-MB-05O-05
5-3-4
机器参数
贴装头原点偏移量的确认
θ [°]
贴装头原点偏移量的角度。
Z [mm]
贴装头的各Z轴的高度方向的偏移值。
确认θ轴、Z轴的原点偏移值(校准的结果)。
B
A
操作篇
5-3-4
A
B

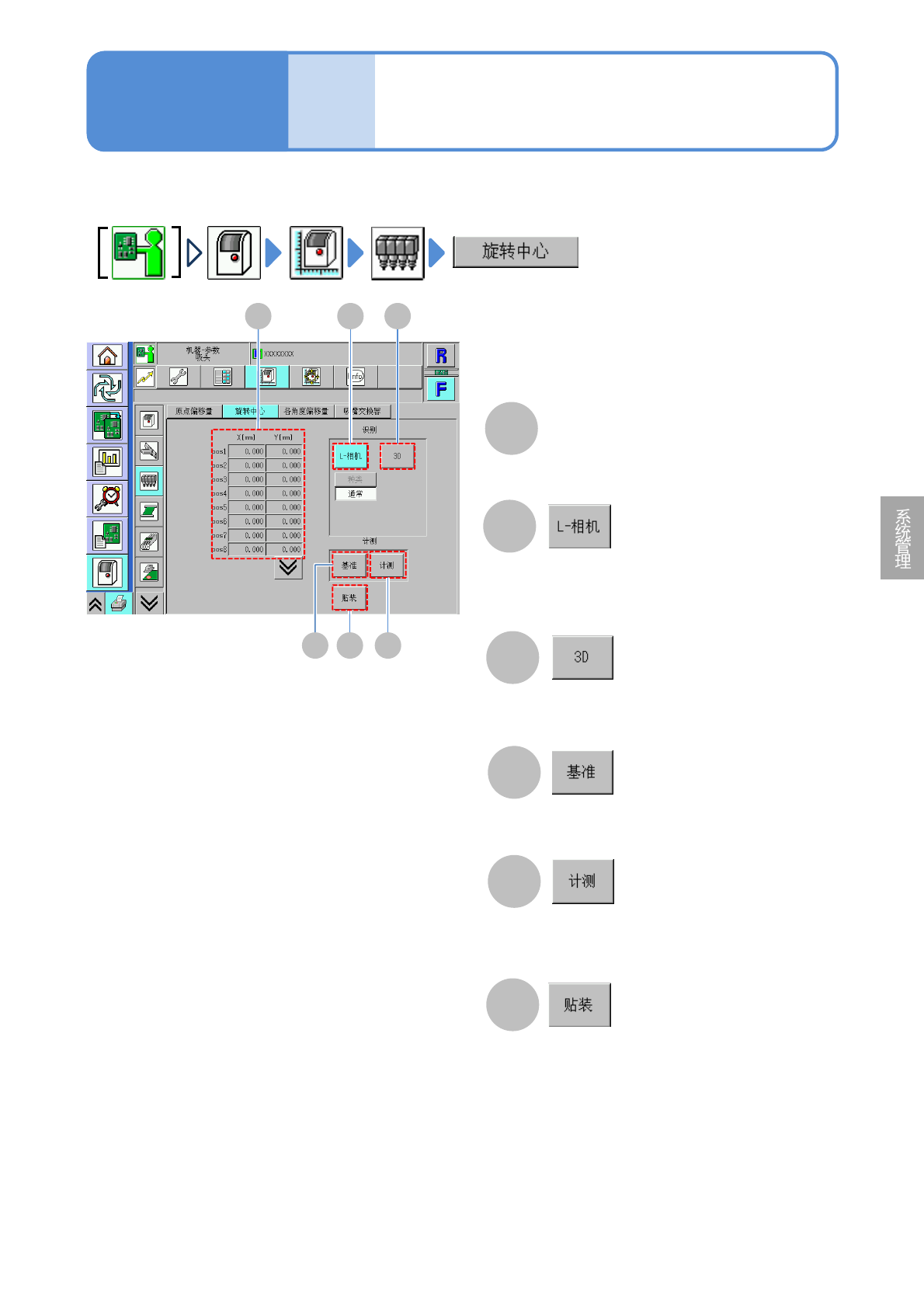

NPM-TT2 EJM1EC-MB-05O-05
确认各吸嘴贴装头的旋转中心的偏移值(校准的结果)。
5-3-5
机器参数
贴装头旋转中心的确认
操作篇
5-3-5
B
「旋转中心」表示数值切换到线性照相
机识别元件时的数值。
A
旋转中心 X[mm]/Y[mm]
转转中心的XY坐标。
C
测量后，切换为暂时保持的数值。
D
显示经时变化补正时的旋转中心基准值。
E
「旋转中心」表示数值切换到3D传感器
时的数值。
F
经时变化补正时，距离基准旋转中心的变
换量。
A B C
E FD
NPM-TT2 EJM1EC-MB-05O-05
5-3-6
机器参数
各贴装头角度偏移量和
交换器高度的确认
C
B
設備に設置されているフィーダーのメモリー情報を表示します。
确认各贴装头角度的偏移值
确认各贴装头θ旋转角度的X、Y、 θ 成份的偏移值(校准的结果)。
B CA
各贴装头角度的偏移值
X[mm]/Y[mm]/ θ[°]
X/Y坐标和θ的偏移值。
A
吸嘴位置
在 显示所选择的吸嘴的偏移值。
或者
切换为线性照相机的数据。
●8吸嘴贴装头、3吸嘴贴装头时
使用 。
确认交换器的高度方向偏移值
确认吸嘴交换器高度的偏移值(校准的结果)。
吸嘴交换器高度 Z[mm]
吸嘴交换器的高度方向的偏移值。
B
C
A、B点的坐标 X[mm]/Y[mm]
D
元件选择
D
A
操作篇
5-3-6
A
C
B
A
切换表示
把贴装用的吸嘴交换器(贴装)，或者支撑
销用的吸嘴交换器(支撑)的参数，进行切
换表示。
