NPM- TT2 EJM1EC-MB-02O-0 4 2-5-1 -2 1 X 轴手动移动的方法 卸下托盘供料器 或者交换台车 ●托盘供料器时 (→ 『维修保养篇』 P.14-8) ●交换台车时 (→ 『维修保养篇』 P.3-2 OFF SERVO 2 3 4 5 把 X 轴往内推 至步骤

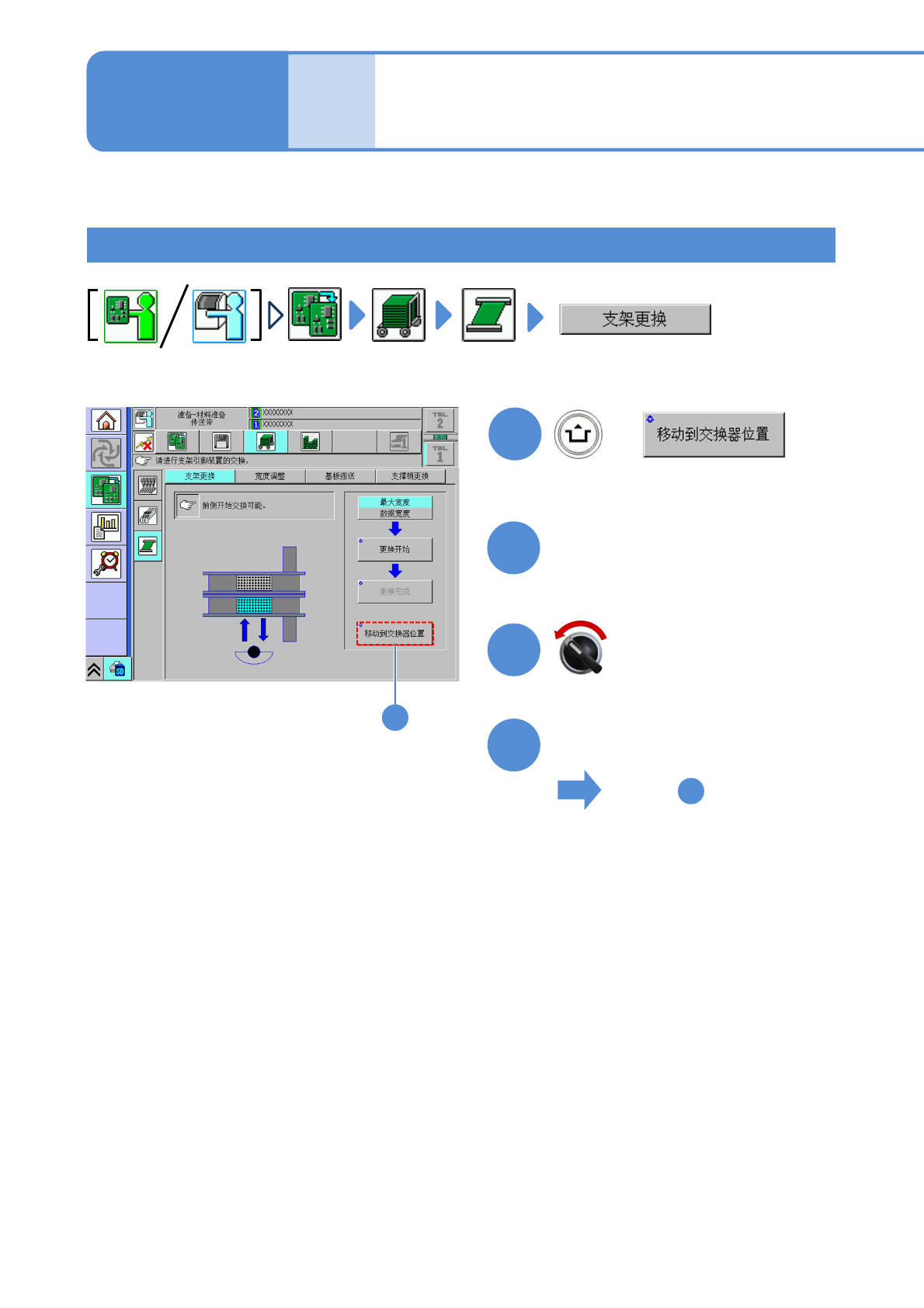

NPM-TT2 EJM1EC-MB-02O-04
2-5-1-1
+
1
2
个别
准备
吸嘴交换器的更换 1
操作篇
2-5-1
X轴自动移动的方法
(前侧、后侧的X轴驱动单元移动到各
自的中央位置）
对X轴自动移动和手动移动的方法进行说明。
卸下托盘供料器或者交换台车
●托盘供料器时(→『维修保养篇』
P.13-8)
●交换台车时(→『维修保养篇』P.3-2)
1
3
4
5
至步骤
伺服开关置于OFF
打开安全盖

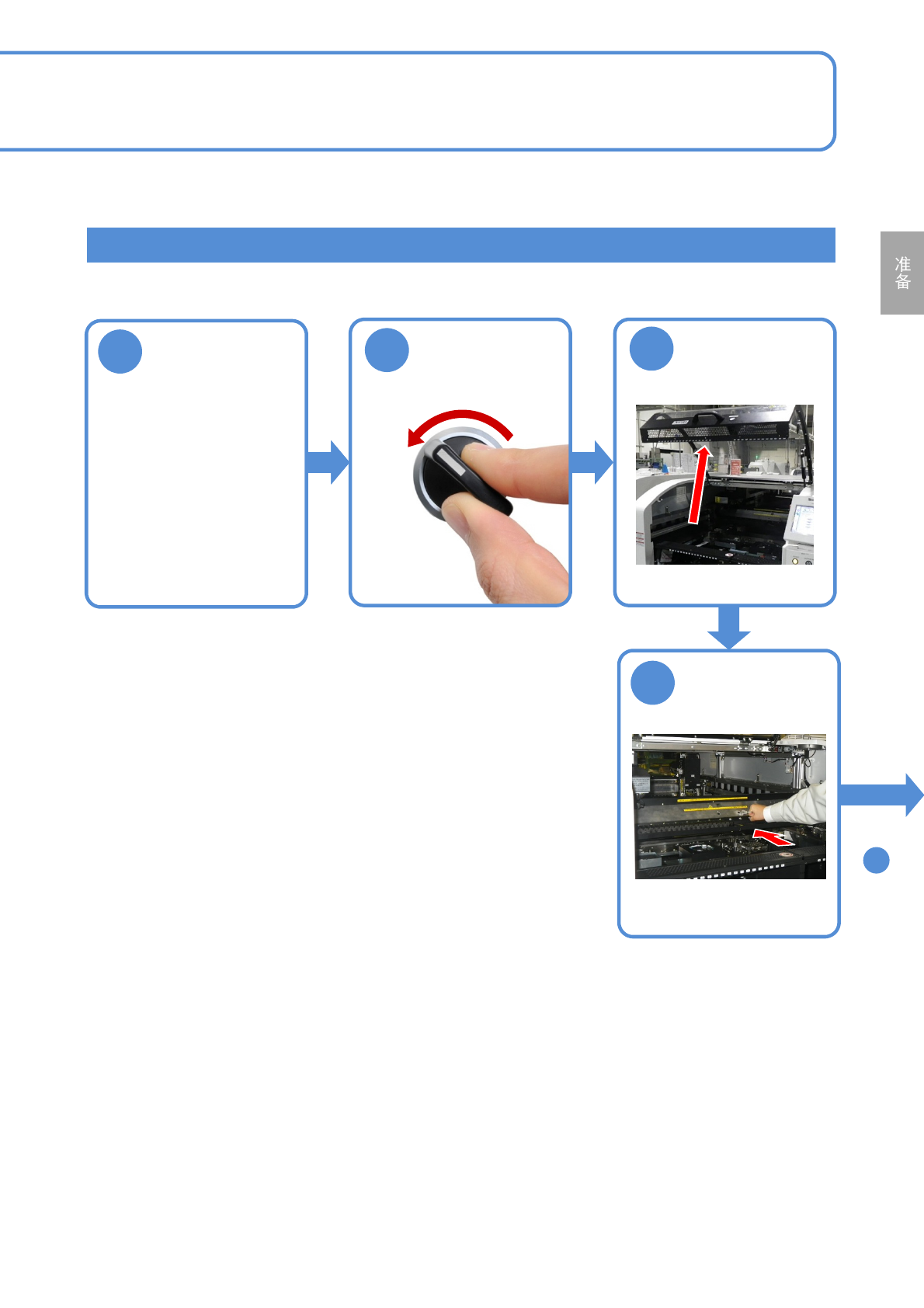

NPM-TT2 EJM1EC-MB-02O-04
2-5-1-2
1
X轴手动移动的方法
卸下托盘供料器
或者交换台车
●托盘供料器时
(→『维修保养篇』
P.14-8)
●交换台车时
(→『维修保养篇』
P.3-2
OFF
SERVO
2
3
4
5
把X轴往内推
至步骤

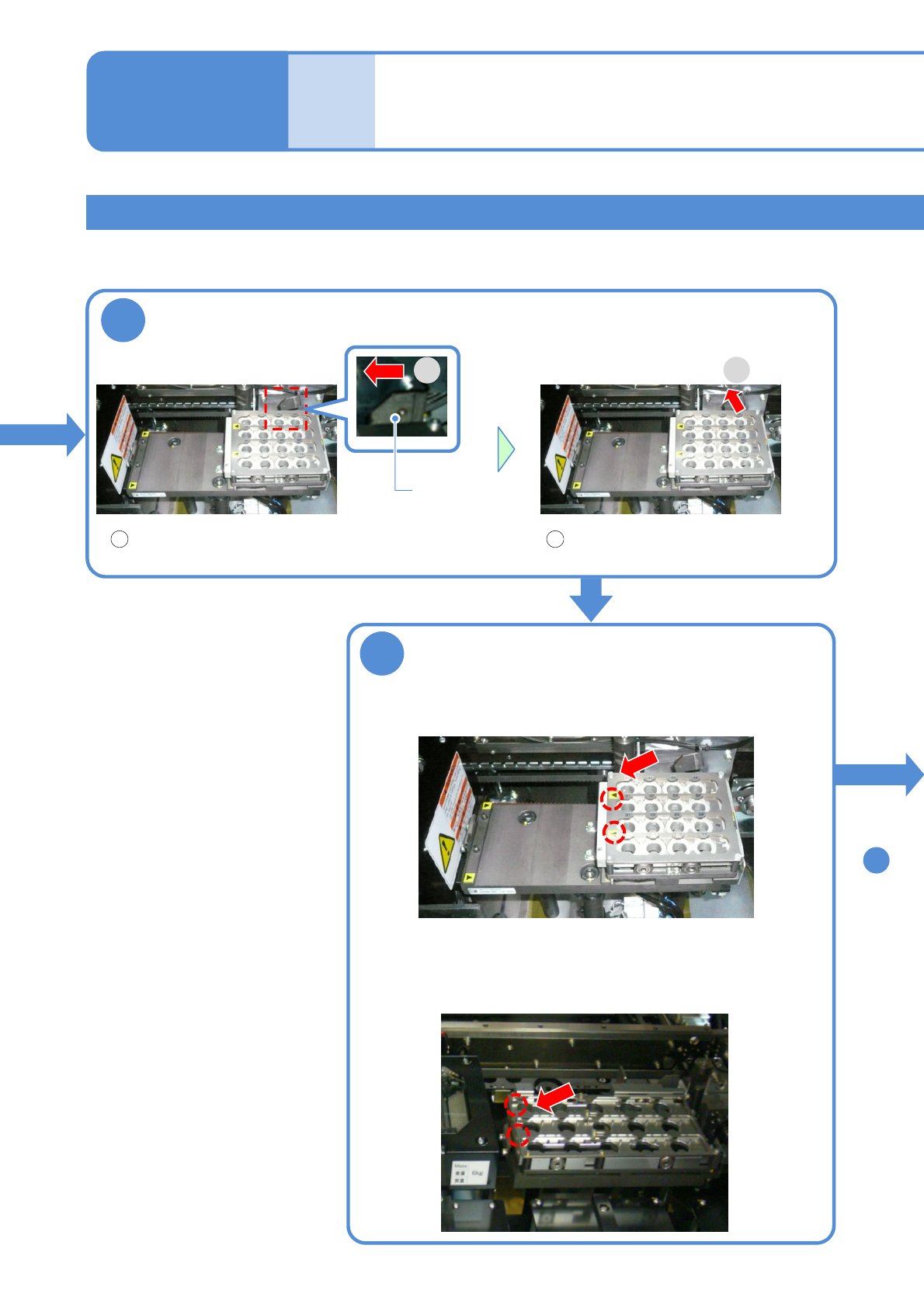

NPM-TT2 EJM1EC-MB-02O-04
2-5-1-3
5
6
操作杆
卸下吸嘴交换器
安装新的吸嘴交换器
●对准「▲」和「▼」，使其滑动。
■3吸嘴时
■8吸嘴时
个别
准备
吸嘴交换器的更换 2
操作篇
2-5-1
吸嘴交换器的更换方法
手触及不到吸嘴交换器时，请使用作业台。
2
1
向左侧扳倒操作杆
1 2
卸下吸嘴交换器
7
至步骤
