NPM- TT2 EJM1EC-MB-05O-0 5 5-3-8 机器参数 传送带原点偏移量 的确认 宽度调整轴 传送带宽度的偏移值。 A A B B 传送偏移值 X[mm]/Y[mm] 补正传送带单元组装时误差的偏移值 。 确认原点偏移值 确认基板停止位置的偏移值 基板停止位置偏移值 X[mm]/Y[mm] A A 确认传送带的原点偏移值 ( 校准的结果 ) 和基板停止位置的偏 移值。 ●使用双轨传送带时，事先选择轨道 。 操作篇 5…
NPM-TT2 EJM1EC-MB-05O-05
确认在负荷校正(→ 『 维修保养篇』 P.12-8-1)所设定的贴装头的贴装负荷发生时的系数。
●只有3吸嘴贴装头时可以确认。
5-3-7
机器参数
贴装头贴装负荷
系数的确认
负荷系数
各吸嘴位置的负荷系数A、B。
Stroke End
各吸嘴位置的行程距离。
A
AB
B
操作篇
5-3-7
NPM-TT2 EJM1EC-MB-05O-05
5-3-8
机器参数
传送带原点偏移量
的确认
宽度调整轴
传送带宽度的偏移值。
A
A
B
B
传送偏移值X[mm]/Y[mm]
补正传送带单元组装时误差的偏移值。
确认原点偏移值
确认基板停止位置的偏移值
基板停止位置偏移值
X[mm]/Y[mm]
A
A
确认传送带的原点偏移值(校准的结果)和基板停止位置的偏移值。
●使用双轨传送带时，事先选择轨道。
操作篇
5-3-8
■双轨传送带时
(事先选择轨道)
NPM-TT2 EJM1EC-MB-05O-05

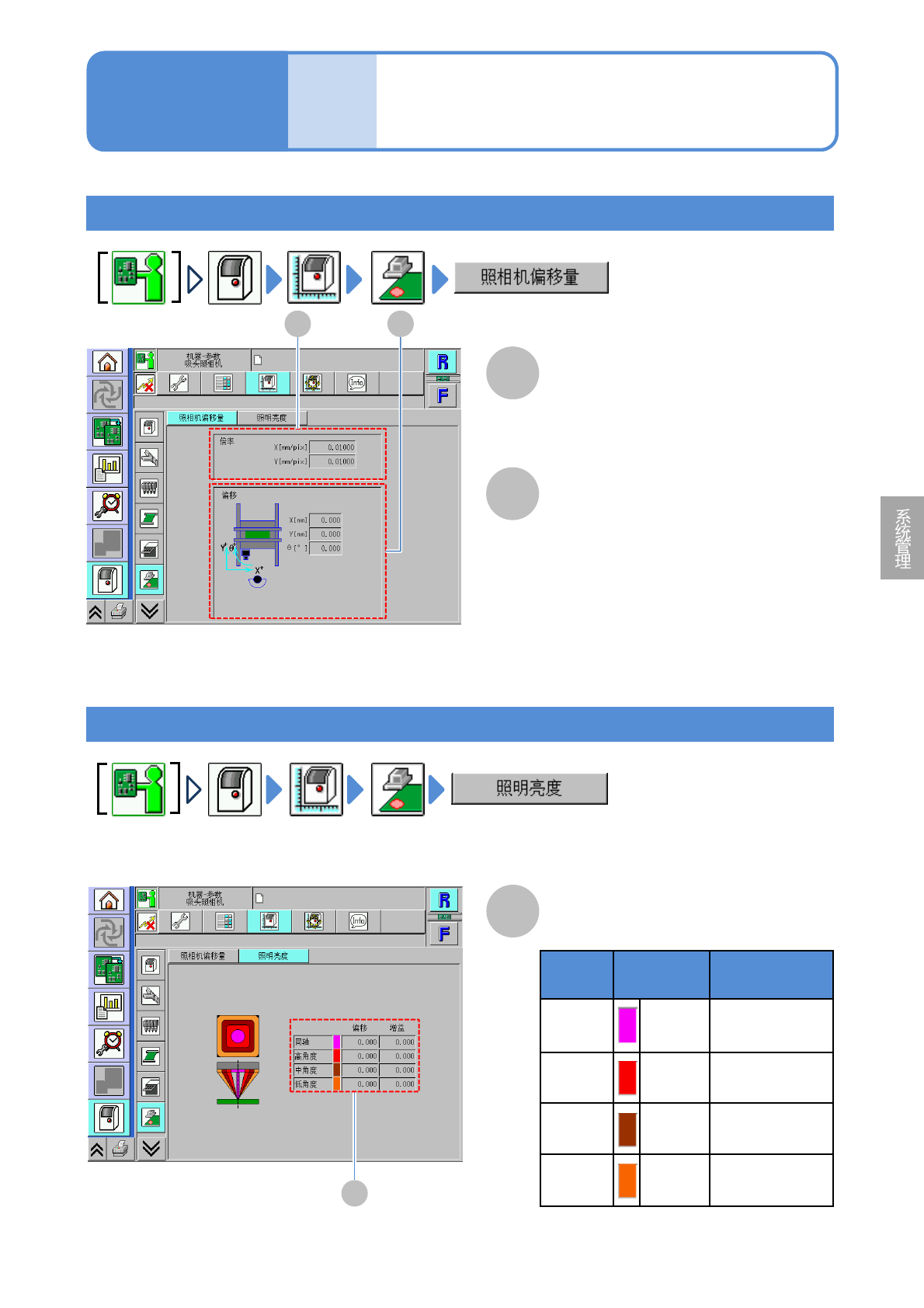

5-3-9
机器参数
贴装头照相机
偏移量的确认
倍率 X[mm/pix]/Y[mm/pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值 X[mm]/Y[mm]/ θ[°]
通过识别照相机进行识别时，移动位置
的补正值。
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
确认照明亮度
A
A
A
A
B
B
照明的亮度偏移值
照明
种类
颜色 说明
同轴
照明
粉红色
同轴照明的
亮度偏移值
高角度
照明
红色
高角度照明的
亮度偏移值
中角度
照明
褐色
中角度照明的
亮度偏移值
低角度
照明
橙色
低角度照明的
亮度偏移值
操作篇
5-3-9
