NPM- TT2 EJM1EC-MB-02 O-04 2-4-2 -4 ●请勿使用树脂块有位置偏 移、变形或者破损的托盘 板。 会导致托盘供料器主体的 误操作、破损。 确认事项 警告标牌 8 3 锁住托盘箱 托盘箱 2 轨道 4 把托盘箱的滚轮装到托 盘供料器的轨道上 辊子
NPM-TT2 EJM1EC-MB-02O-04
离线
准备
托盘供料器的准备 2

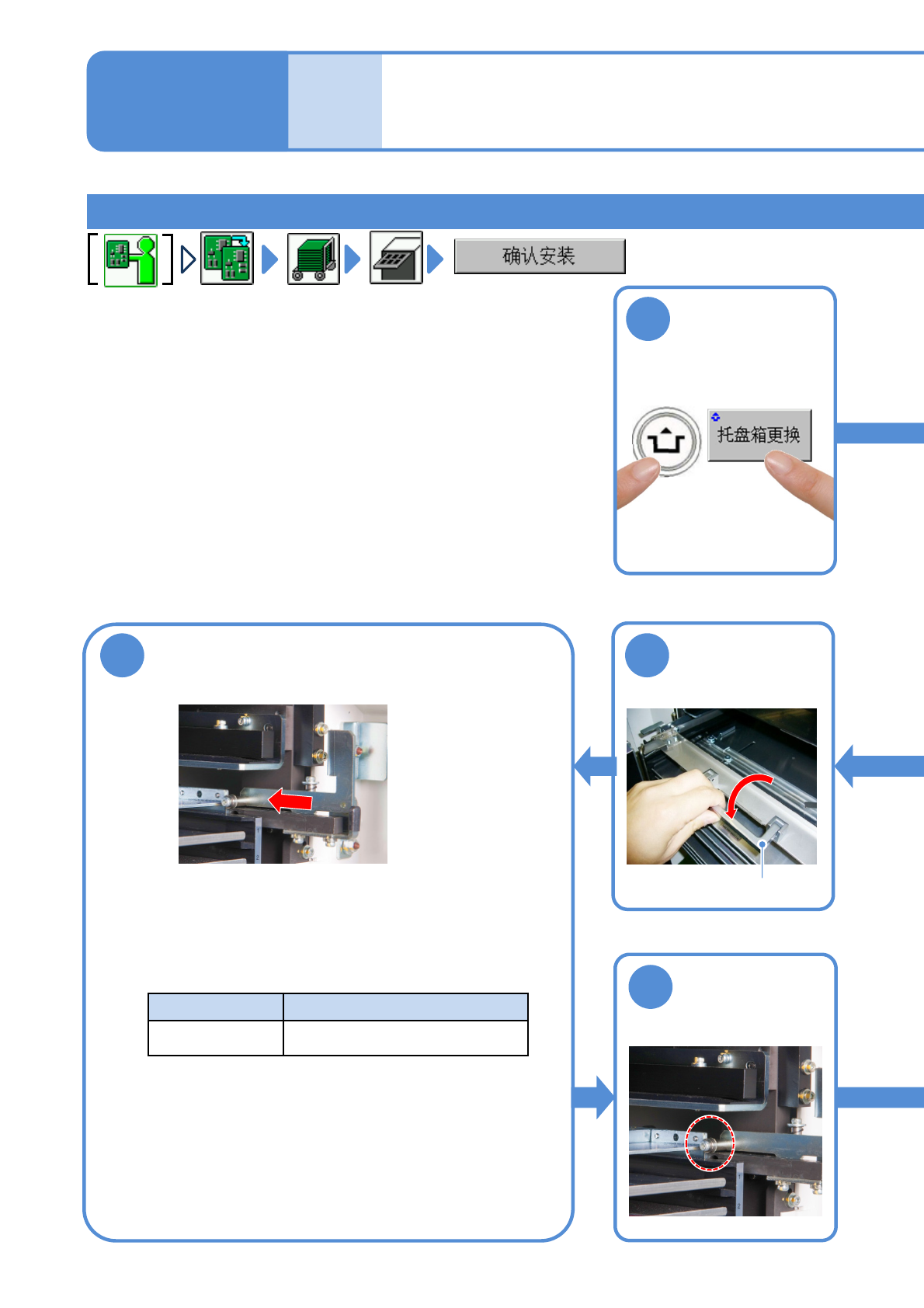

在托盘供料器设置托盘箱
2-4-2-3
6
推入托盘箱
一直推到碰到挡块的位置。
托盘供料器种类 托盘箱可装载的托盘板数量
单式托盘 2个最多可载20枚
操作篇
2-4-2
5
把托盘箱的手柄
往外拉
手柄
7
确认托盘箱是否被
固定
1
ACTIVATION
NPM-TT2 EJM1EC-MB-02O-04
2-4-2-4

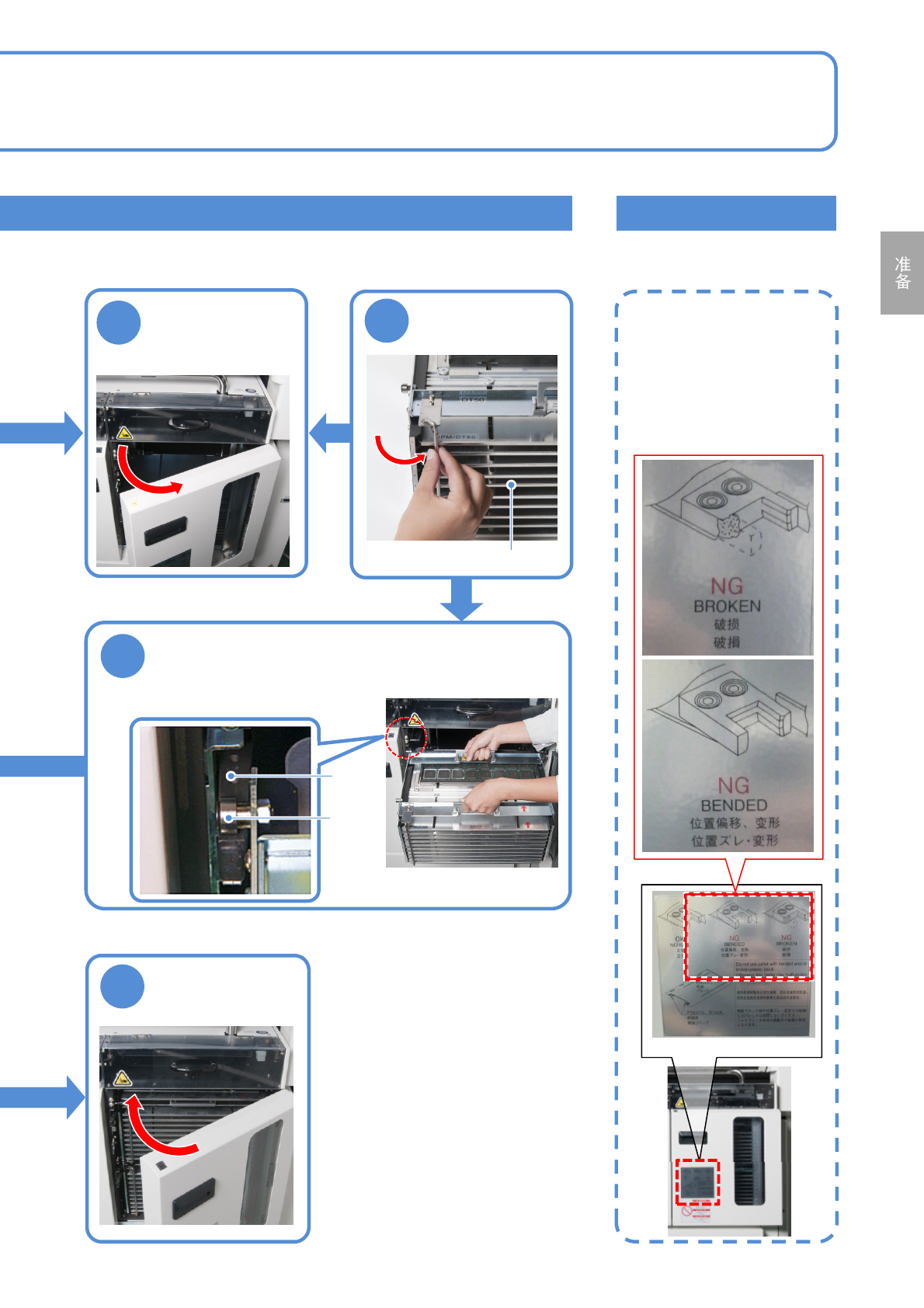

●请勿使用树脂块有位置偏
移、变形或者破损的托盘
板。
会导致托盘供料器主体的
误操作、破损。
确认事项
警告标牌
8
3
锁住托盘箱
托盘箱
2
轨道
4
把托盘箱的滚轮装到托
盘供料器的轨道上
辊子
NPM-TT2 EJM1EC-MB-02O-04
离线
准备
托盘供料器的准备 3
1
2

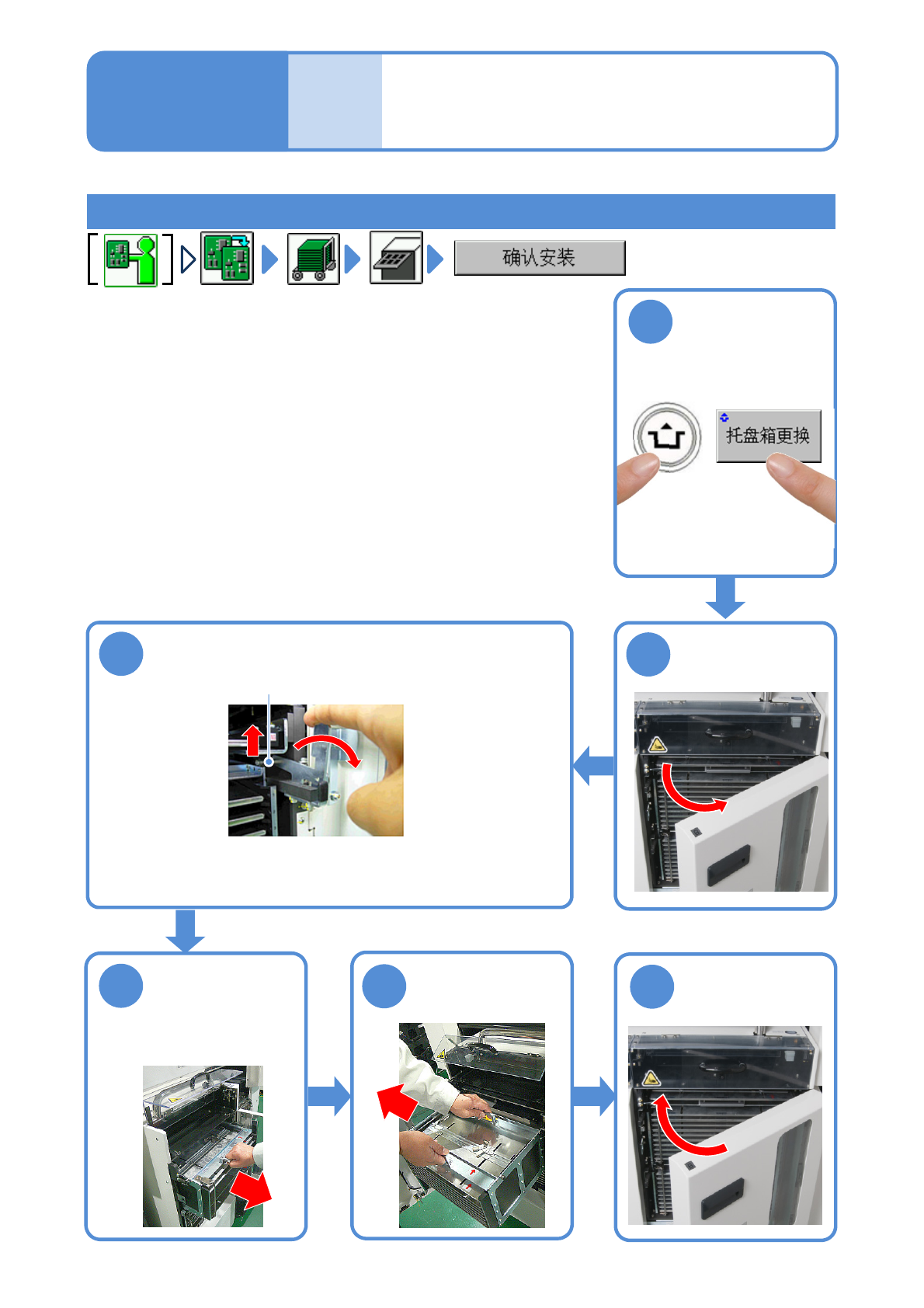

从托盘供料器取出托盘箱
2-4-2-5
ACTIVATION
4
3
往上拉挡块直到拉到托盘箱的手柄为止
拉开夹具杆，直到夹具杆脱
扣为止。
往上提并拉出靠
外侧的手柄，直
到拉出另一个手
柄为止
挡块
拿住两侧手柄，
取出托盘箱
5
6
操作篇
2-4-2
