NPM- TT2 EJM1EC-MB-04O-0 4 4-1-8 -4 5 修改必要的项目 ●选择插入引脚检测， 显示相关数据 。 ●选择插入引脚（全体）， 显示相关数据 。 ●选择助焊剂确认数据， 显示相关数据 。 ●选择亮度差检查， 显示相关数据 。
NPM-TT2 EJM1EC-MB-04O-04
4-1-8-3
数据
修改
元件形状数据的修改 2
方形芯片元件 2
3
操作篇
4-1-8
54
4

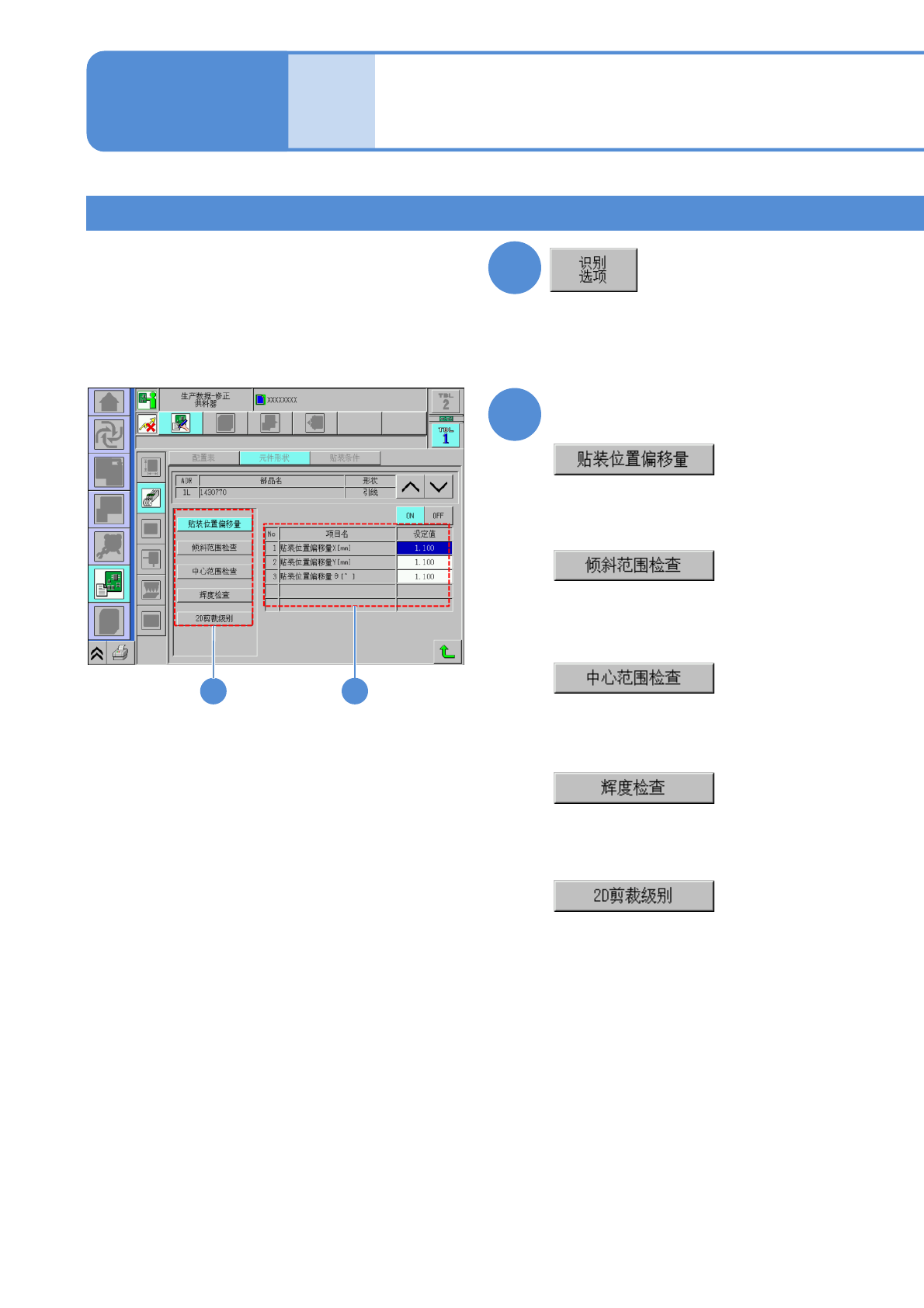

选择确认项目
对识别选项数据进行确认、修改。
●选择贴装位置偏移量数据，
显示相关数据。
●选择倾斜范围确认数据，
显示相关数据。
●选择中心范围确认数据，
显示相关数据。
●选择辉度确认数据，
显示相关数据。
● 2D剪裁级别数据，
显示相关数据。
NPM-TT2 EJM1EC-MB-04O-04
4-1-8-4
5
修改必要的项目
●选择插入引脚检测，
显示相关数据。
●选择插入引脚（全体），
显示相关数据。
●选择助焊剂确认数据，
显示相关数据。
●选择亮度差检查，
显示相关数据。
NPM-TT2 EJM1EC-MB-04O-04
引脚元件 1
C
B
A
B
2
引脚信息
1: 上边的引脚数量。
2: 右边的引脚数量。
3: 下边的引脚数量。
4: 左边的引脚数量。
●单位: 个。
3
A
元件信息
(→P.4-1-8-1)
引脚数量
4
■ 扩大图
B
C
F
D
E
D
1: 上边的引脚长度。
2: 右边的引脚长度。
3: 下边的引脚长度。
4: 左边的引脚长度。
●单位:mm。
引脚长度
E
1: 上边的引脚宽度。
2: 右边的引脚宽度。
3: 下边的引脚宽度。
4: 左边的引脚宽度。
●单位:mm。
引脚宽度
F
1: 上边的引脚间距。
2: 右边的引脚间距。
3: 下边的引脚间距。
4: 左边的引脚间距。
●单位:mm。
引脚间距
数据
修改
元件形状数据的修改 3
4-1-8-5
修改画面上的数据
●轻触画面，显示输入画面。
1
操作篇
4-1-8
