NPM-TT2 EJM1EC-MB-02O-04
个别
准备
2-5-7-3
操作篇
2-5-7
9
在基板支撑块(自动更换用)设置支撑销(自动更换用)
●设置支撑销时，必需设置在基准位置。(可能与传送带有干扰)
●在紧靠初始位上的螺栓的状态下，设置支撑销。 (在进行配置动作
时，有可能会发生与所吸附支撑销相干涉的危险。)
●基板流向是左→右时，从右端按顺序设置。
基板流向是右→左时，从左端按顺序设置。
●单轨模式时，只设置在固定轨道侧。
支撑销(自动更换用)的安装 2
左 右流向
后侧
前侧
单轨模式的配置
前侧
轨道2
轨道1
双轨模式的配置
前侧
4321
･･･
4321
･･･
4321
･･･
右 左流向
后侧
前侧
单轨模式的配置
前侧
轨道1
双轨模式的配置
前侧
4321
･･･
1234
･･･
1234
･･･
轨道2
螺栓
支撑销(自动更换用)的安装 2
NPM-TT2 EJM1EC-MB-02O-04
2-5-7-4
10

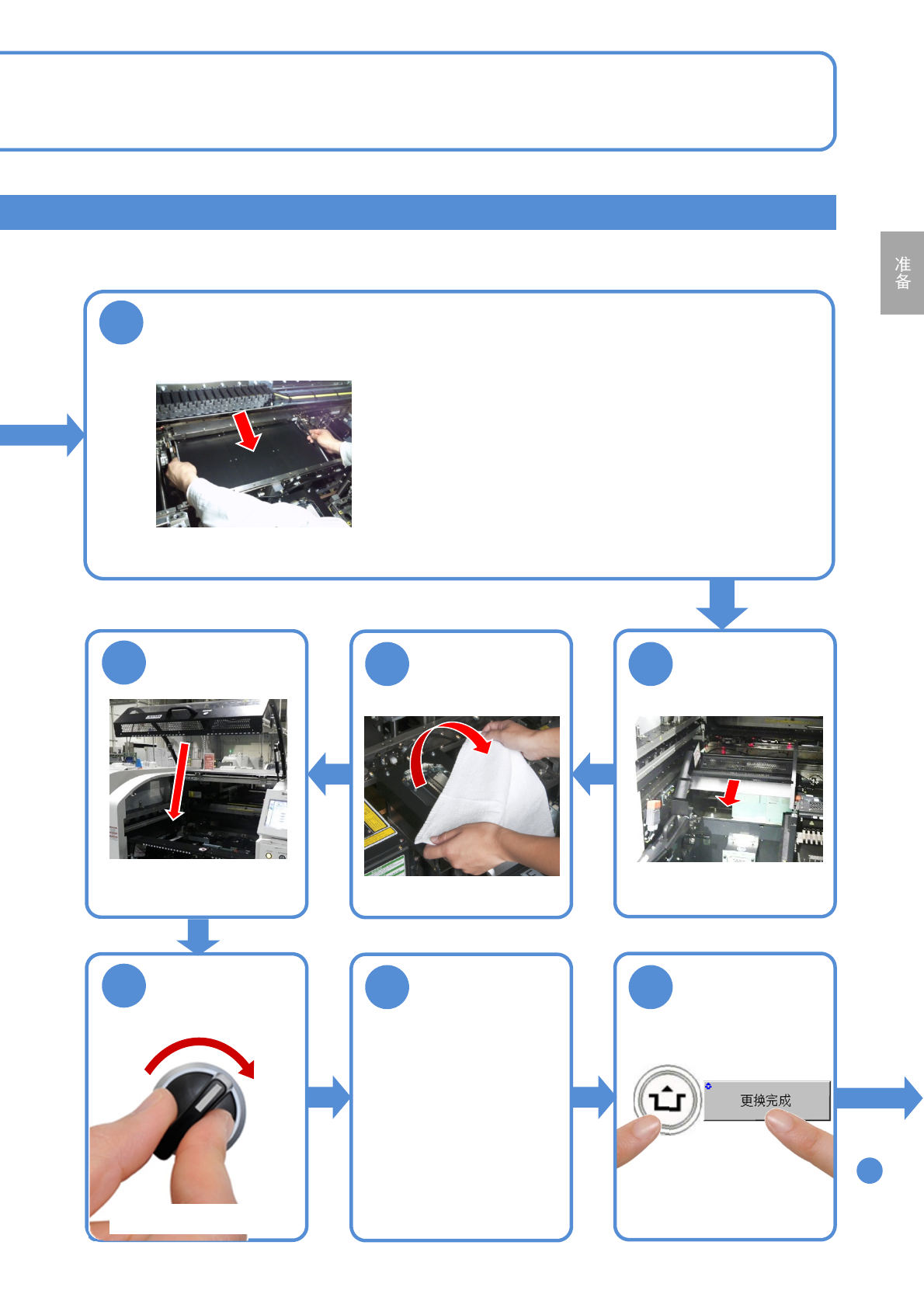

安装基板支撑块(自动更换用)时，注意请勿倾斜安装
(可能与轨道有干扰)
●设置支撑销时，注意请勿碰撞到轨道等。
●设置好基板支撑块后，将支撑销安装到螺栓侧，并确
认支撑销紧靠螺栓。
12 11
取下棉纱布
13
ACTIVATION
安装托盘供料器
或者交换台车
●托盘供料器时
(→『维修保养篇』
P.14-8)
●交换台车时
(→『维修保养篇』
P.3-2
15 16
14
SERVO
ON
●只限交换台车时
●只限交换台车时
●只限交换台车时
顺序
17
把供料器工作台盖
拉回原处
NPM-TT2 EJM1EC-MB-02O-04
2-5-7-5
操作篇
2-5-7
个别
准备
支撑销(自动更换用)的安装 3

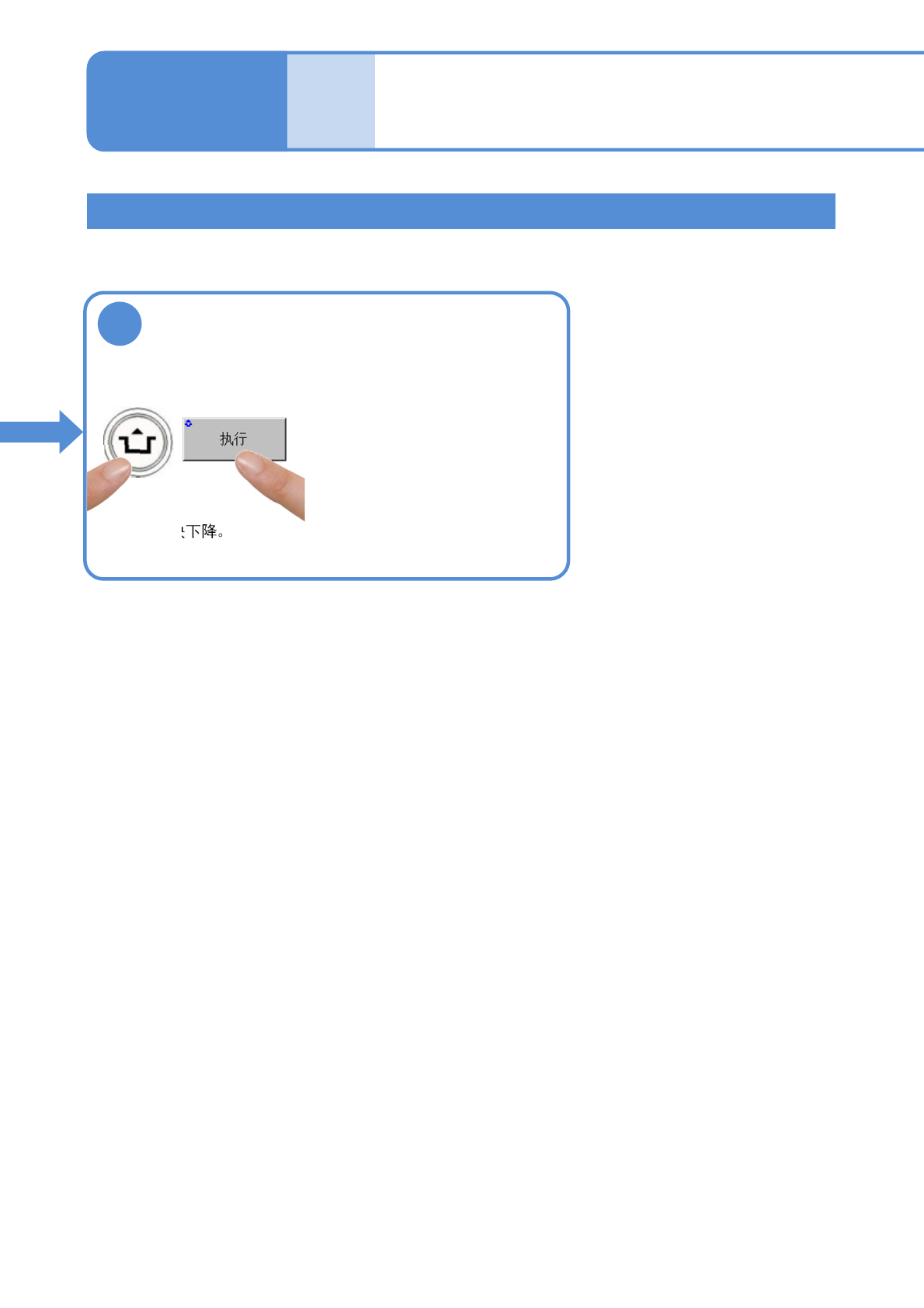

●基板支撑块下降。
17
ACTIVATION
●然后，确认在基准位置实际配
置的支撑销数量和设备内保持
的支撑销数量。
支撑销(自动更换用)的安装 3
