NPM- TT2 EJM1EC-MB-04 O-04 4-2-4 -7 生产数据 校正 元件识别校正 4 元件识别校正 3 操作篇 4-2-4 11 + (将显示线性照相机所识别的图像) ■当不能清楚看到元件的轮廓时 按下 后，通过灯 值调整按钮调整透过与侧方亮度的 值，以便可以看清元件的轮廓。 12 13 14 14 B A 13 A B 11 12 ( 将显示画面指定位置的纵向亮度分布 ) 请通过亮度分布确认元件与背景是否 确保 了…
NPM-TT2 EJM1EC-MB-04O-04
6
7
8
+
+
+

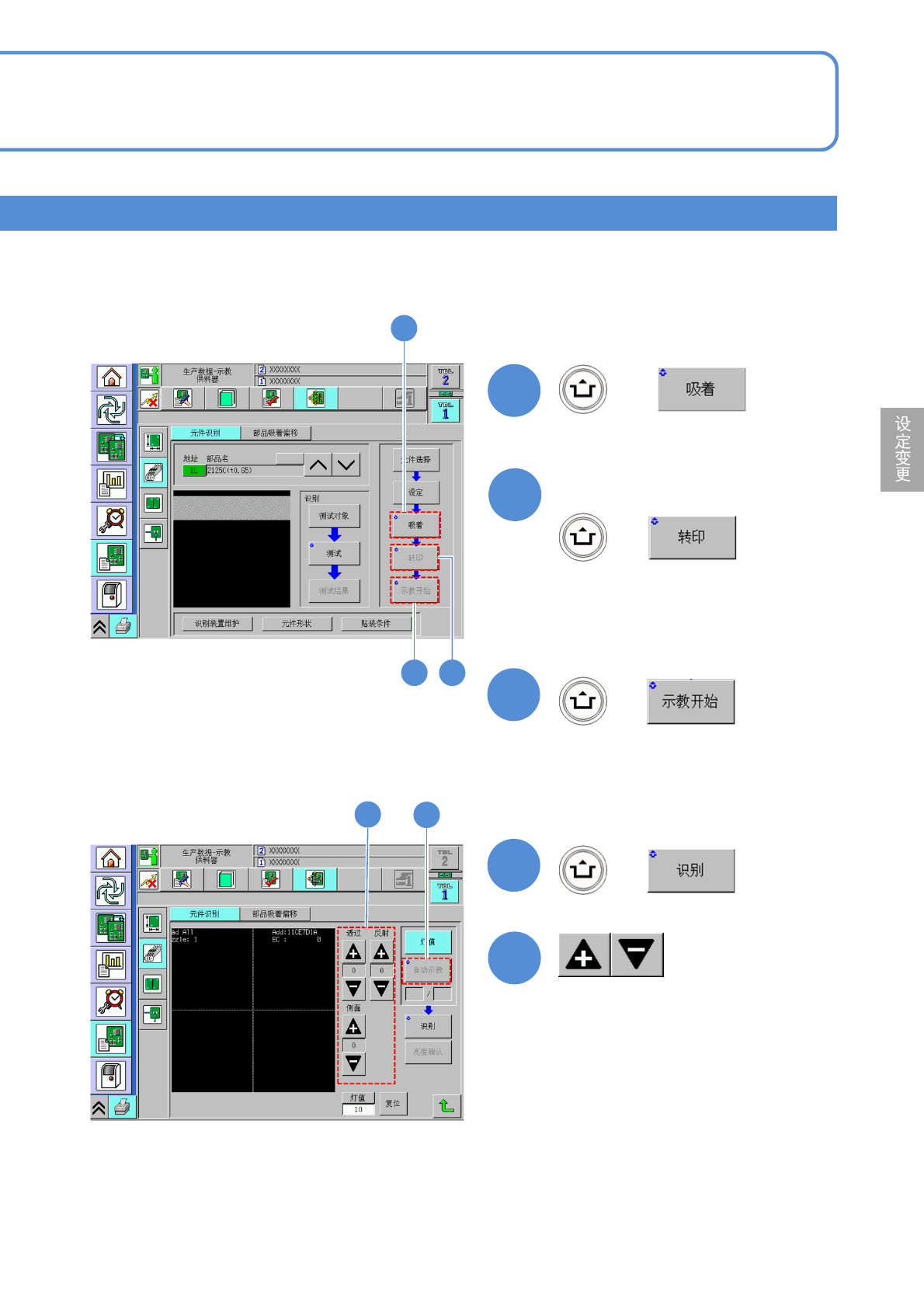

(元件被吸着)
只限转印时
(识别画面扩大显示，开始校正)
(元件被转印)
●只有在转印功能有效时可以选择。
4-2-4-6
9
+
(将决定最佳灯值）
10
9
10
6
7
8
●调整亮度以便使不良标记清楚
易见。
(→P.4-2-1 ‘指示灯值的调整’)
NPM-TT2 EJM1EC-MB-04O-04
4-2-4-7
生产数据
校正
元件识别校正 4
元件识别校正 3
操作篇
4-2-4
11
+

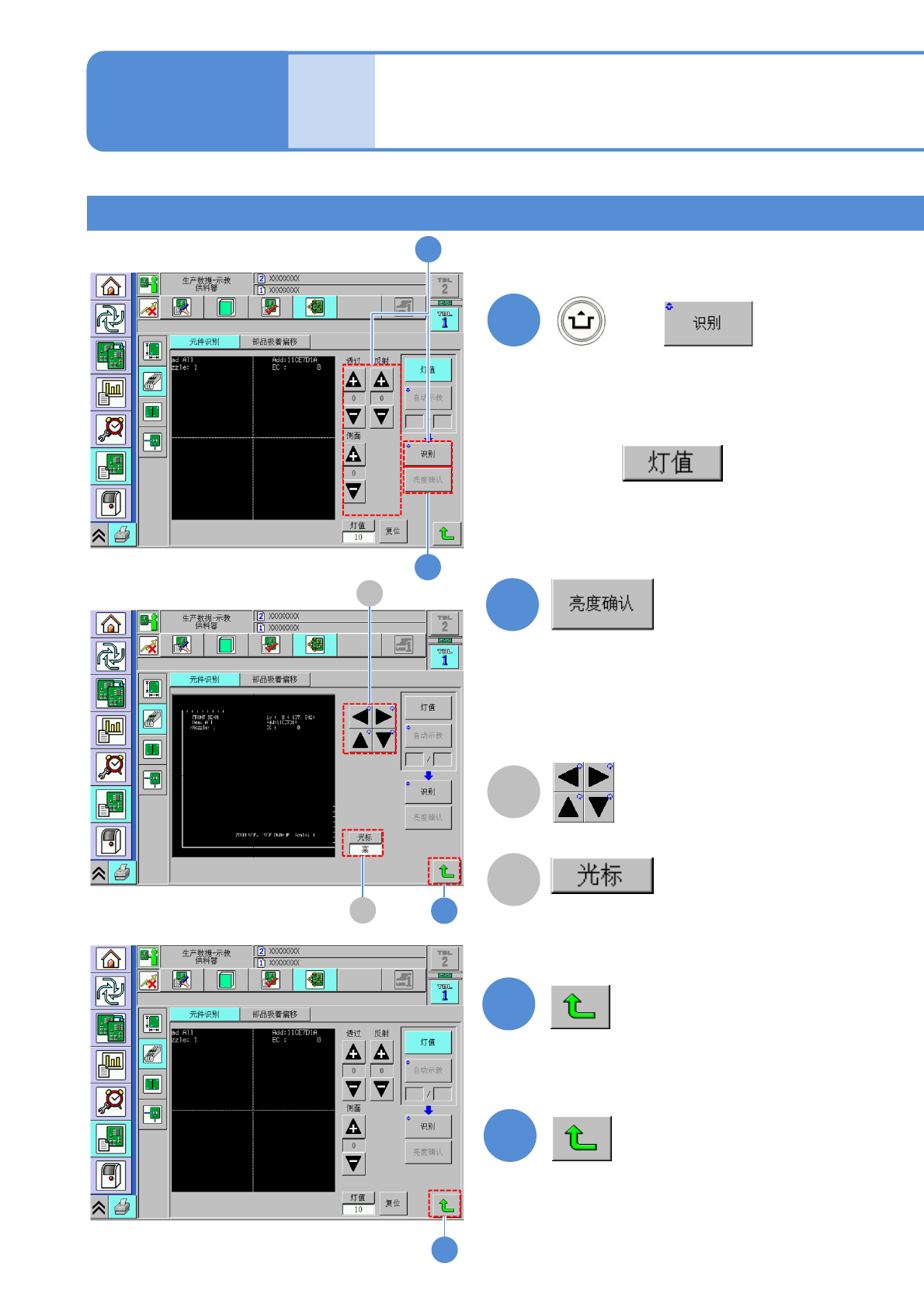

(将显示线性照相机所识别的图像)
■当不能清楚看到元件的轮廓时
按下 后，通过灯
值调整按钮调整透过与侧方亮度的
值，以便可以看清元件的轮廓。
12
13
14
14
B
A
13
A
B
11
12
(将显示画面指定位置的纵向亮度分布)
请通过亮度分布确认元件与背景是否确保
了充足的亮度差。
光标移动
切换光标的移动率
“高”/“低”
NPM-TT2 EJM1EC-MB-04O-04
4-2-4-8
16

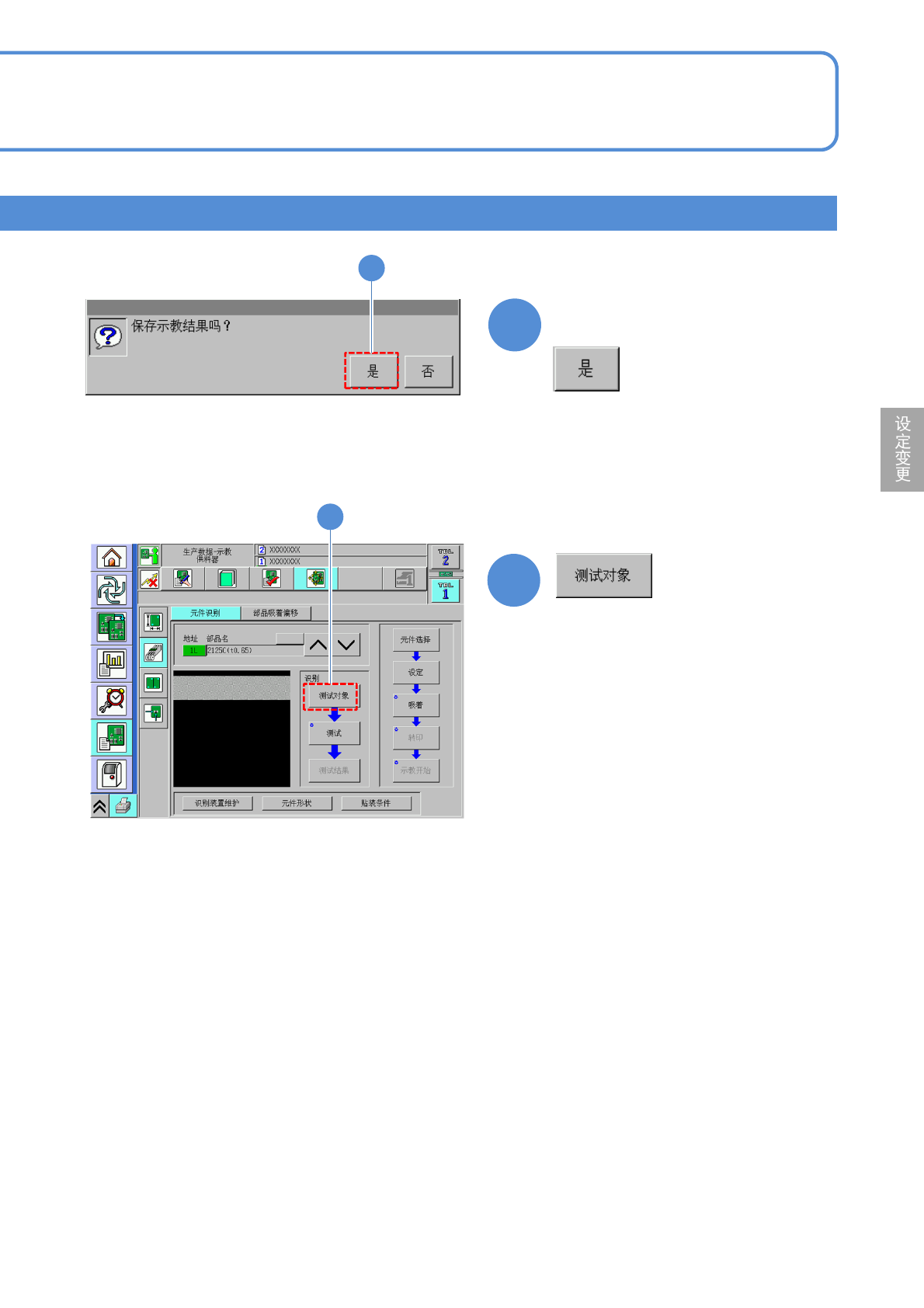

确认提示
15
15
16
