NPM- TT2 EJM1EC-MB-02 O-04 15 16 ACTIVATION ● 基板支撑块下降。 17 ACTIVATION 安装托盘供料器 或者交换台车 个别 准备 2-5-3 -3 基板支撑销的安装 2 操作篇 2-5-3 9 ●插入支撑销时，注意使基板整体保 持均等支撑。 ●注意不要碰撞到基板反面的元件。 ●通过使用支撑销安装治具 ( 选购件 ) ，可以防止错误安装支撑 销的位置。 ( 治具 :N610131762AD…

100%1 / 512
NPM-TT2 EJM1EC-MB-02O-04
2-5-3-2
8

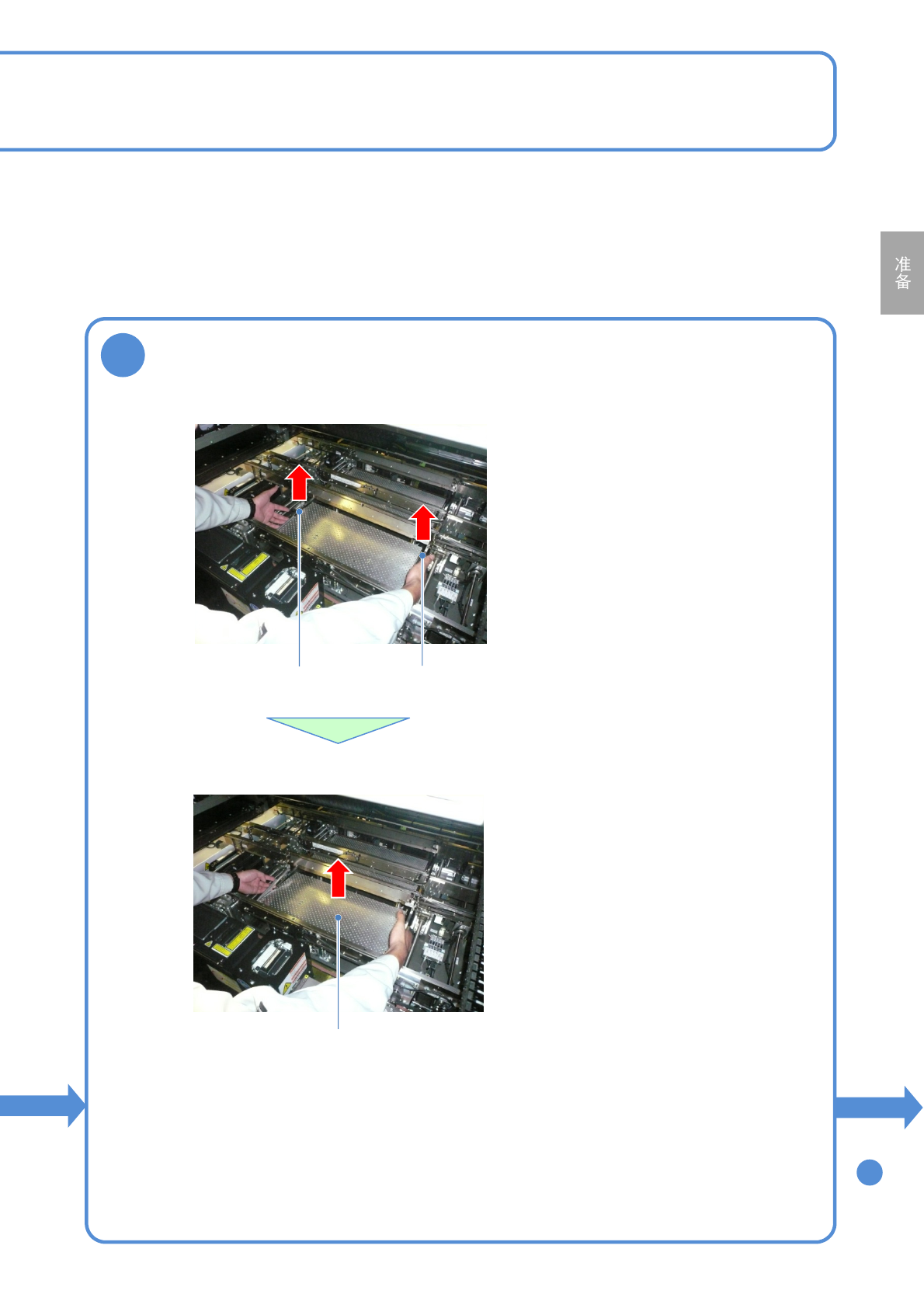

卸下基板支撑块
基板支撑块
取出锁杆
●拉出基板支撑块。
●用双手向上慢慢卸下。
●注意不要碰撞或把垃圾掉到线性照相机
(LED照明上) 。
●按照相同方法取下各个轨道。
●从操作方向上提起左右锁杆。
取出锁杆
顺序
9
NPM-TT2 EJM1EC-MB-02O-04
15
16
ACTIVATION
●基板支撑块下降。
17
ACTIVATION
安装托盘供料器
或者交换台车
个别
准备
2-5-3-3
基板支撑销的安装 2
操作篇
2-5-3
9
●插入支撑销时，注意使基板整体保持均等支撑。
●注意不要碰撞到基板反面的元件。
●通过使用支撑销安装治具(选购件)，可以防止错误安装支撑
销的位置。
(治具:N610131762AD)
对基板支撑块插入支撑销
14
SERVO
ON
●只限交换台车时
●托盘供料器时
(→『维修保养篇』
P.14-8)
●交换台车时
(→『维修保养篇』
P.3-2)
NPM-TT2 EJM1EC-MB-02O-04
2-5-3-4
10
安装之际，注意不要使基板支撑块产生倾斜(否则会与轨道产生干涉)
●将本体侧的导轨销对准基板支撑块
的孔。
导轨销
取下棉纱布
12 11
13
●只限交换台车时
●只限交换台车时
把供料器工作台盖
拉回原处
