2 Kurzbeschreibung
2.4 Lieferumfang
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019
Menge Art.-Nr. Bezeichnung
2 03079867-xx Puffer Haubenführung SX4
3 03096674-xx Schraube selbsthemmend komplett
2 03072728-xx Puffer mit Zapfen, Typ-Nr. 1284
2 03054128-xx DIN EN ISO 10511 - M3-A2-70
2 03099576-xx ISO 7380-2 M 3 x 20-A2-70
2 03008200-xx ISO 4035 - M 3-A2-035
3 03154631-xx Abstimmblech Serviceklappe
1 03097628-xx Teilesatz Sicherheitsschalter Serviceklappe
1 03090999-xx Sicherheitsschalter Serviceklappe
1 03093353-xx Träger Sicherheitsschalter Fenster SX4a komplett
4 03100634-xx ISO 7089 - 4 - 200 HV - A2
4 03054130-xx DIN EN ISO 10511 - M4-A2-70
1 00321649-xx Betätigungsbügel B1-2053 f. AZ15/16
2 03083825-xx DIN 7991-TX m.Pin-M5 x 10-A2-70
1 00321650-xx Kugelhalter 2053 f. AZ15/16
2 03042562-xx ISO 4762 - M 5 x 16-A2-70
2 03100635-xx ISO 7089 - 5 - 200 HV - A2
1 03103976-xx EMV-Band b=5mm KR M5 - KR M4 l=110mm
SIPLACE Twin:
Für den SIPLACE Twin sind zusammen mit dem MTC2 an Maschinen des Typs X4 S folgende
Teile erforderlich:
Menge Art.-Nr. Bezeichnung
1 03099760-xx Pipettenwechsler
1 00119747-xx Halter Pipettenwechsler TwinHead X-Serie mit MTC
1 00519845-xx Pipettenwechsler TH SX-Serie (Pos.1)
1 03090845-xx Abfrage Abwurfbehälter SX4a_TH, CPP, MTC
Pipettenwechsler:
Beachten Sie für den Einbau einer Pipettenwechsler-Reihe auch die zugehörige Montageanleitung:
●
Montageanleitung "SIPLACE X‑SerieS PPW 2. Reihe – PPW vor MTC2/WPC" [DE+EN:
00197369‑xx]
Menge Art.-Nr. Bezeichnung
2 03075963-xx Anpassung Anschlag Y-Achse MTC
2 03007782-xx ISO 4762 - M 8 x 45-8.8, chemisch vernickelt
Nachrüstsatz "MTC2-CPP" [03077244‑xx]
Dieser Nachrüstsatz wird beim Einsatz eines alten MTC benötigt.
2 Kurzbeschreibung
2.5 Benötigte Werkzeuge und Hilfsmittel
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 23

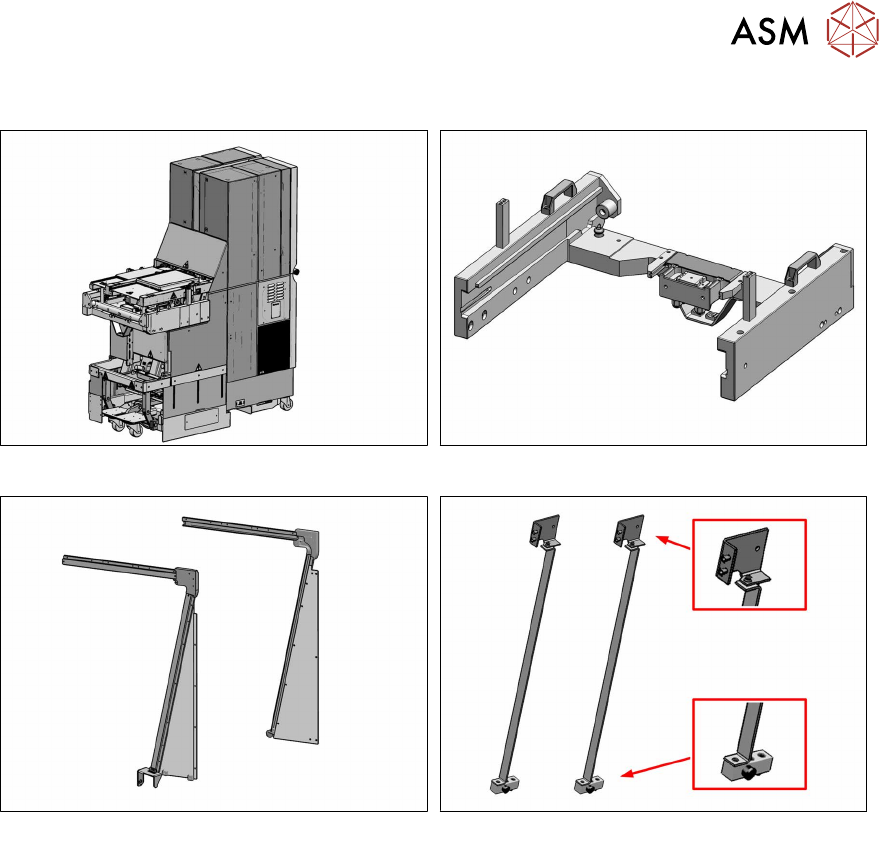

2.4.1 Teile-Übersicht
Abb.8: MTC2 [03011837‑xx]
Abb.9: Einschubrahmen für den MTC [03009963‑xx]
Abb.10: Führungen und Füllbleche
Abb.11: Scharniere
2.5 Benötigte Werkzeuge und Hilfsmittel
●
Standardwerkzeug
●
Montagehilfe für Wagen oder Einzug/X-Serie [03015976‑xx]
●
Geeignete Hebevorrichtung (z.B. Handkran)
●
Arbeitshandschuhe
●
Satz Kabelbinder
●
Bedienungsanleitung "SIPLACE MTC2" [DE: 00193634‑xx] [EN: 00193635‑xx] – Weitere
Sprachen auf Anfrage.
Je nach Maschinentyp und bisheriger Konfiguration benötigen Sie weitere Dokumente:
●
Betriebsanleitung "SIPLACE X‑SerieS" (bis Serien-Nr. Gxxxx) [DE:00197003‑xx]
[EN:00197004‑xx] – Weitere Sprachen auf Anfrage.
●
Betriebsanleitung "SIPLACE X‑SerieS" (ab Serien-Nr. Hxxxx) [DE:00197901‑xx]
[EN:00197902‑xx] – Weitere Sprachen auf Anfrage.
●
Montageanleitung "SIPLACE X‑SerieS PPW 2. Reihe – PPW vor MTC2/WPC" [DE+EN:
00197369‑xx]
●
Montageanleitung "SIPLACE X‑SerieS Serviceklappe" [DE+EN: 00197396‑xx]
●
Montageanleitung "SIPLACE X‑SerieS Ein-/Ausgabebandverlängerung und Eingreif-
schutz" [DE+EN: 00197089‑xx]
2.6 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 5 Stunden.
