3 Einbau
3.5 Verwendung des MTC mit einem SIPLACE CPP
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 31
3.5 Verwendung des MTC mit einem SIPLACE CPP
VORSICHT
Crashgefahr
Beim Einsatz eines SIPLACE CPP zusammen mit einem MTC muss zusätzlich der Verfahr-
weg eingeschränkt werden. Ansonsten besteht Crashgefahr!
Der SIPLACE CPP kann standardmäßig in Maschinentypen X3 S und X2 S eingebaut werden. Für
den Maschinentyp X4 S ist der SIPLACE CPP mit MTC als Soko erhältlich.
Abb.24: Puffer und Hülse
► Achten Sie darauf, dass die Hülsen(1)
bei der folgenden Demontage nicht
über die Schrauben(2) (M8) aus den
Puffern herausrutschen.
Abb.25: Puffer demontieren
► Schrauben Sie die die Puffer (1) mit
einem 6er Schlüssel ab.
3 Einbau
3.5 Verwendung des MTC mit einem SIPLACE CPP
32 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019

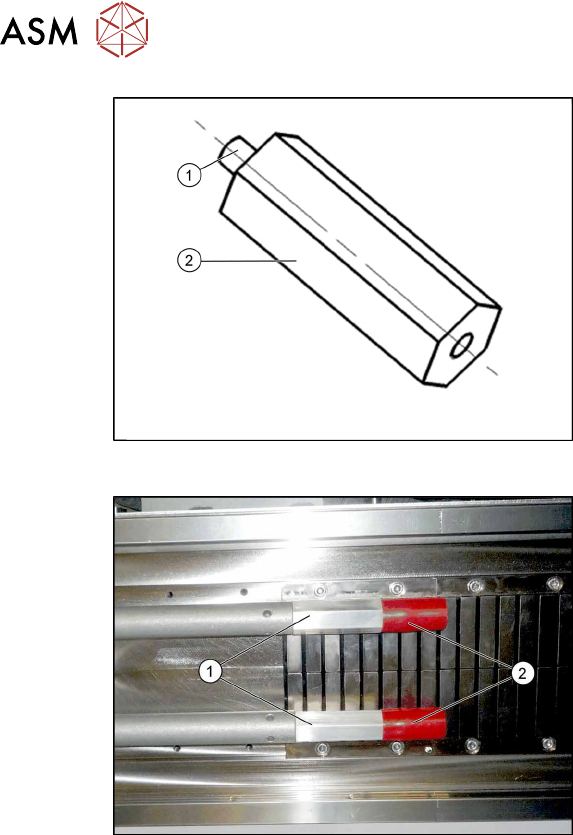

Abb.26: Verlängerung
1. M8-Gewinde
2. 70mm-Verlängerung (Anpassung)
Anschlag Y-Achse für MTC
[03075963‑xx] (2x)
Abb.27: Puffer montieren
► Montieren Sie zuerst die beiden Verlän-
gerungen(1).
► Montieren Sie dann die beiden Puf-
fer(2) (M8) auf die Verlängerungen.
► Wird ein alter MTC verwendet, so müssen Sie eventuell noch den "Sockel mit
Kerbe" [03010773‑xx] aus dem "Nachrüstsatz MTC2-CPP" [03077244‑xx] am MTC gegen die
vorhandene Version austauschen. Der Sockel darf maximal eine Länge von 103mm haben,
ansonsten besteht Crashgefahr mit dem SIPLACE CPP.
3 Einbau
3.6 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 33
3.6 Abschließende Arbeiten
► Stellen Sie die Spannungsversorgung für den MTC2 und die Maschine wieder her.
► Schalten Sie die Maschine am Hauptschalter ein.
► Fahren Sie den BE-Wagen und den MTC2 in die Maschine.
► Konfigurieren Sie die "neuen" Komponenten im Stations-Editor von SIPLACE Pro sowie in der
"Maschinenkonfiguration" der Stationssoftware.
► Führen Sie einen Referenzlauf durch.
HINWEIS
Verfahrbereich
Der Verfahrbereich von Portal 2 muss neu aufgenommen werden.
► Starten Sie dazu die Maschinensoftware, melden sich als Service an und wechseln nach dem
Referenzlauf in das Menü Maschinen kalibrieren (Gabelschlüssel).
► Starten Sie die Kalibrierung von Portal 2 Verfahrbereich und Maschinennullpunkt.
► Wählen Sie → Kalibrieren → Zuführmodule → Stellplatz 2 kalibrieren
► Vermessen Sie die Marken am MTC2.
► Kopieren Sie die Daten des MTC2 in die Maschinendatenbank der Bestückstation und sichern
Sie diese ggf. auf einem Datenträger.
