3 Einbau
3.3 Umbau Haubenführung
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 29

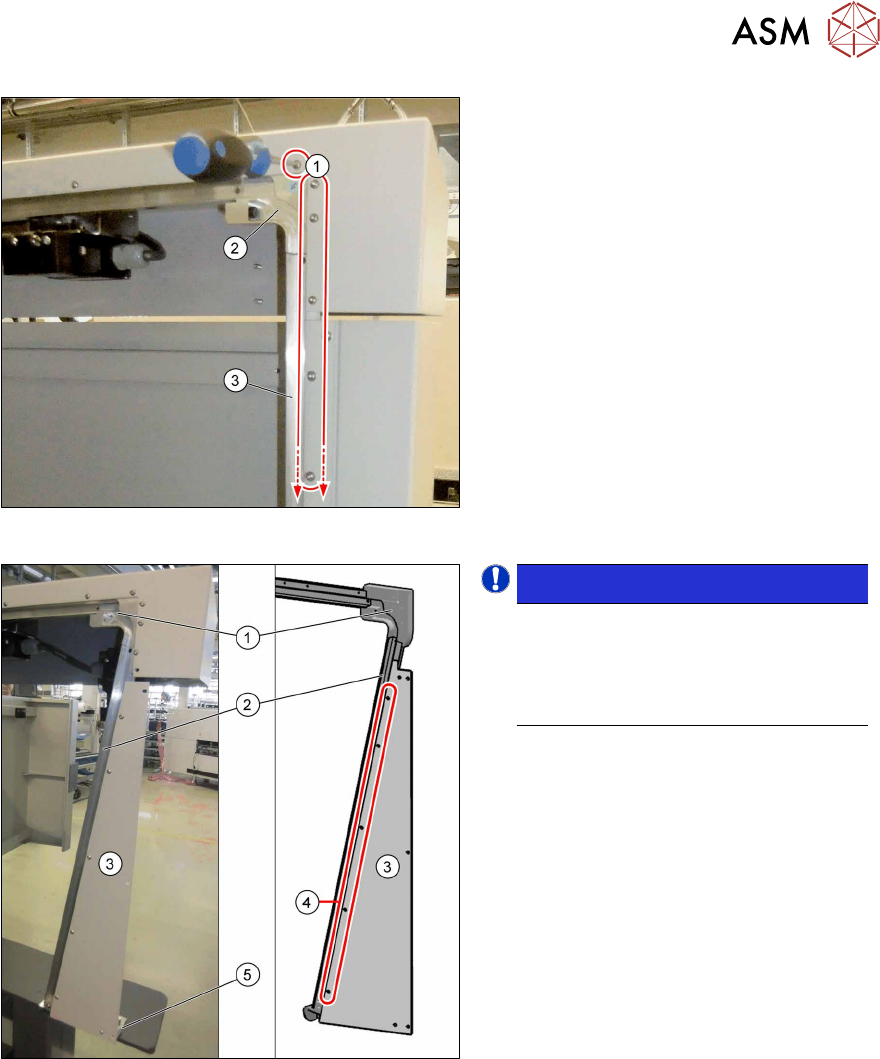

Abb.20: Schiene rechts ausbauen
► Entfernen Sie die Schrauben(1) auf
der äußeren Seite des Stellplatzes.
► Entfernen Sie die Schiene(3) und die
Ecke(2).
► Öffnen Sie die Serviceklappe und ent-
fernen Sie das untere Schutzblech.
Abb.21: Neue Schiene rechts montieren
HINWEIS!
Sichern Sie alle Schrauben an
Schiene, Füllblech und Ecke mit Loc-
tite 241. Achten Sie darauf, dass die
Übergänge in der Schiene ohne Stoß-
kante ausgerichtet sind.
.
► Setzen Sie die neue Schiene (2) und
die neue Ecke(1) ein und befestigen
Sie diese oben mit den Schrauben
(M3x6) an der Maschine.
► Befestigen Sie das schräge Füll-
blech(3) mit den Schrauben (M3x6)(4)
vorne an der Schiene.
► Befestigen Sie den "Winkel komplett"
am Ständer mit zwei Schrauben
(M5x12) und das Füllblech mit einer
Schraube (M3x6) am Winkel(5).
3 Einbau
3.4 Anschlüsse des MTC
30 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019

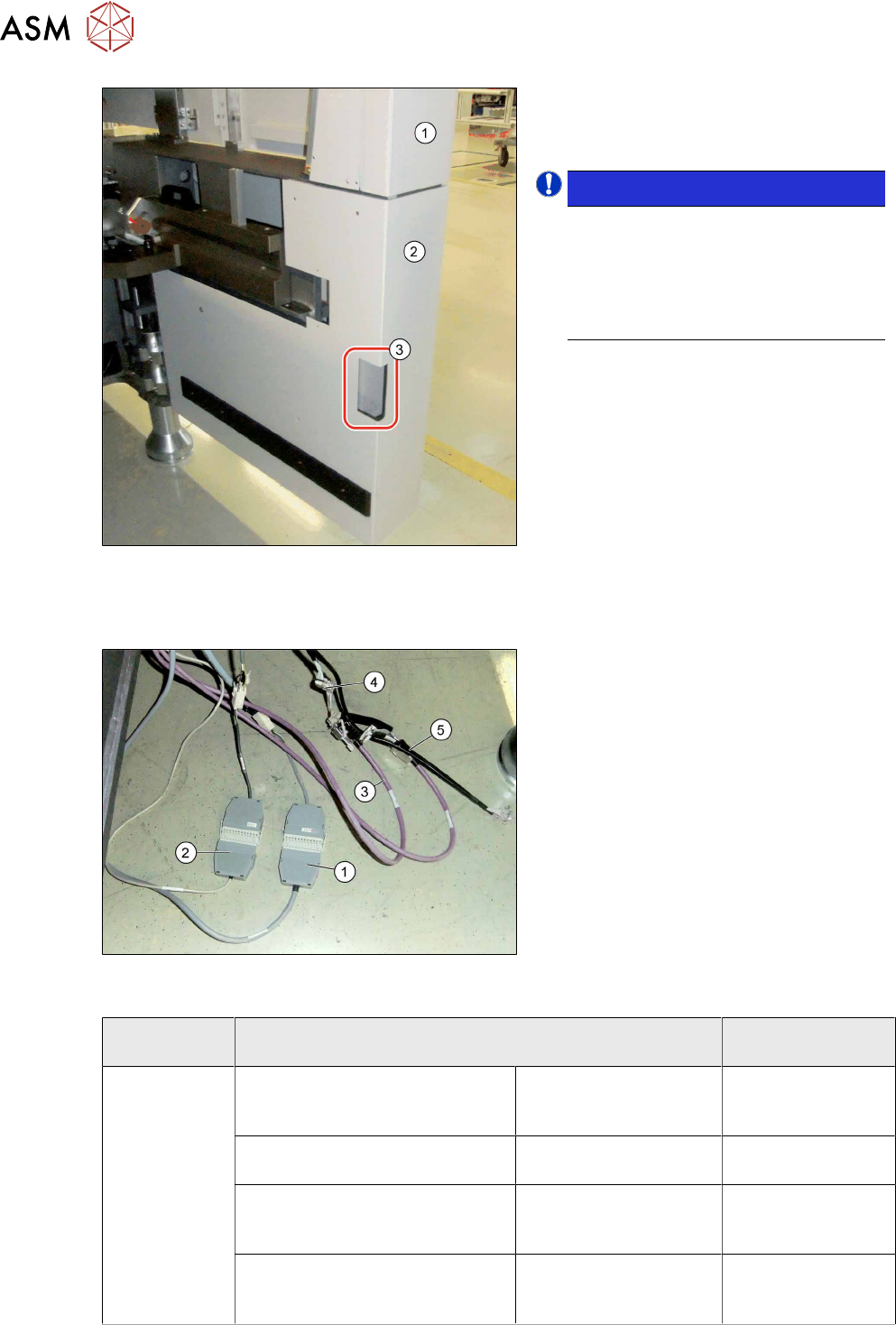

Abb.22: Schutzverkleidung montieren
► Schließen Sie die Serviceklappe(1).
► Montieren Sie die Schutzverklei-
dung(2).
HINWEIS!
Aussparung
Sollte Ihre Maschine noch keine Eck-
verkleidung mit der kleinen Ausspa-
rung(3) haben, so muss diese gegen
eine neue Eckverkleidung getauscht
werden.
.
3.4 Anschlüsse des MTC
Abb.23: MTC verkabeln
► Ziehen Sie die Kabel aus dem Maschi-
neninnenraum.
► Schließen Sie das Adapterkabel
Sicherheit MTC X1*3 auf X1*3 Stecker
MiniMate-N-LOK X1*3 (12-polig) auf
X123(1) an.
► Schließen Sie das Kabel X1*2 an X1*2
(9-polig) an X122 (9‑polig)(2).
► Schließen Sie die lila Kabel(3) des
MTC mit den Adapterkabeln(4) an die
Stecker der schwarzen Kabel(5) an.
► Stecken Sie dabei die lila Kabel des
Einzugsrahmens auf die inneren Ste-
cker des Adapterkabels und die CAN-
Kabel aus der Maschine auf die beiden
äußeren Stecker.
MTC SIPLACE X‑SerieS
(Stellplatz2)
XS_ODU ODU
Stecker am
Einschub-
rahmen
BE-Signalisierung (Stellplatz
Adressierung) X1*2 /
00272646003726-W1
X122 03002530-xx
Sicherheitsschleife X1*3 /
00272646003726-W1
X123 03002531-xx
CAN-Bus / 1 Wire (in) X1*5 / W1 Adapterkabel CAN-Bus
MTC2 03027905- <==
X1*5a / X1*5 ==>
X1*5 03027905-xx
CAN-Bus / 1 Wire (out) X1*6 / W2 Adapterkabel CAN-Bus
MTC2 03027905- <==
X1*6a / X1*6 ==>
X1*6 03027905-xx
3 Einbau
3.5 Verwendung des MTC mit einem SIPLACE CPP
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 31
3.5 Verwendung des MTC mit einem SIPLACE CPP
VORSICHT
Crashgefahr
Beim Einsatz eines SIPLACE CPP zusammen mit einem MTC muss zusätzlich der Verfahr-
weg eingeschränkt werden. Ansonsten besteht Crashgefahr!
Der SIPLACE CPP kann standardmäßig in Maschinentypen X3 S und X2 S eingebaut werden. Für
den Maschinentyp X4 S ist der SIPLACE CPP mit MTC als Soko erhältlich.

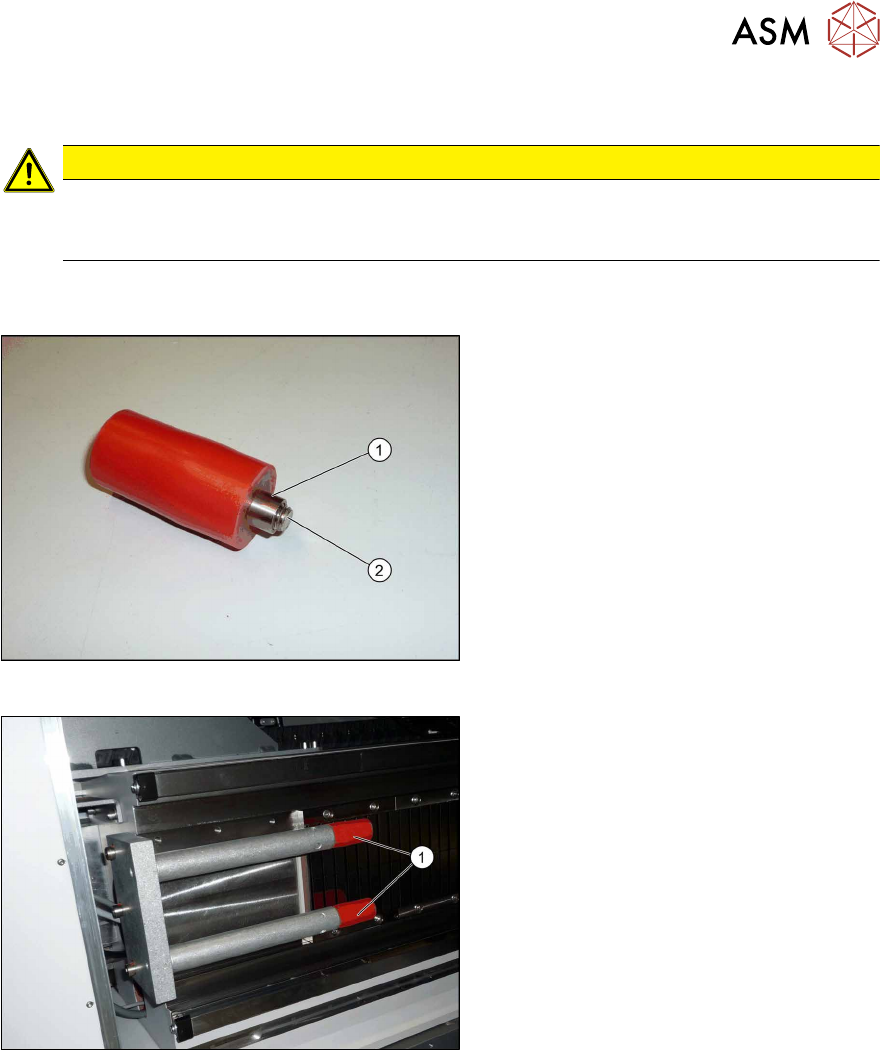

Abb.24: Puffer und Hülse
► Achten Sie darauf, dass die Hülsen(1)
bei der folgenden Demontage nicht
über die Schrauben(2) (M8) aus den
Puffern herausrutschen.
Abb.25: Puffer demontieren
► Schrauben Sie die die Puffer (1) mit
einem 6er Schlüssel ab.
