3 Einbau 3.3 Umbau Haubenführung 28 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 3.3 Umbau Haubenführung Zusätzlich zum MTC-Rahmen muss die Schiene an der Ha…
3 Einbau
3.2 Montage des MTC2 Rahmens
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 27
Abb.15: Einbaupositionen
An der X-Serie S gibt es folgende Einbau-
positionen:
1. Einbauposition 1
2. Einbauposition 2
3. Einbauposition 3
Der MTC2-Einschubrahmen wird an Posi-
tion 3 eingebaut.
Abb.16: Einschubrahmen befestigen
► Schieben Sie den MTC2-Einschubrah-
men an die Einbauposition3.
► Drehen Sie die Schrauben (1) locker
hinein.
► Ziehen Sie die Schrauben (2) auf der
Maschinenaußenseite fest.
► Ziehen Sie nun auch die Schrauben(1)
fest.
Abb.17: Einschubrahmen eingebaut
Eingebauter MTC-Einschubrahmen
3 Einbau
3.3 Umbau Haubenführung
28 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019
3.3 Umbau Haubenführung
Zusätzlich zum MTC-Rahmen muss die Schiene an der Haube umgebaut werden.

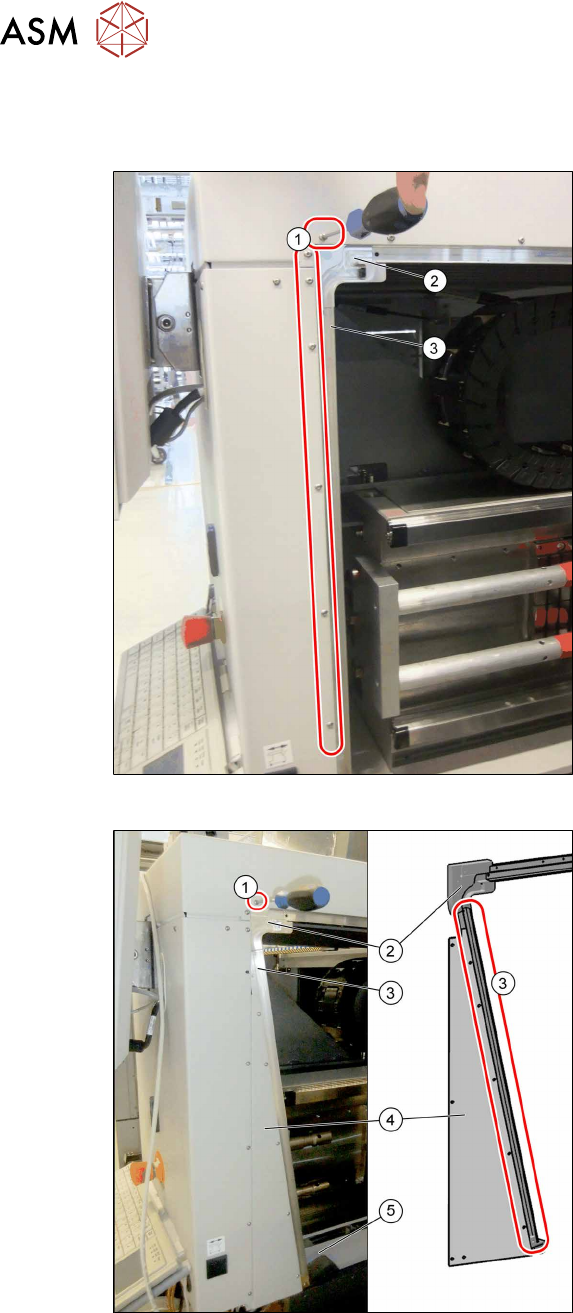

Abb.18: Schiene links ausbauen
► Entfernen Sie die Befestigungsschrau-
ben(1).
► Nehmen Sie die Eck-Führung(2) und
die Schiene(3) ab.
Abb.19: Neue Schiene links montieren
► Setzen Sie folgende Teile ein:
– Das dreieckige Füllblech(4)
– Die neue Schiene(3)
– Die Führung "Ecke li. SX4as/av
MTC"(2)
– Die Befestigung "Versteifung
Schiene-Puffer 2/4 SX4av MTC"(5)
► Befestigen Sie das Füllblech und die
Schiene mit den Schrauben(3) (M3x6)
ab der Position(1). Sichern Sie die
Schrauben mit Loctite 241. Achten Sie
darauf, dass die Übergänge in der
Schiene ohne Stoßkante ausgerichtet
sind.
3 Einbau
3.3 Umbau Haubenführung
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 29
Abb.20: Schiene rechts ausbauen
► Entfernen Sie die Schrauben(1) auf
der äußeren Seite des Stellplatzes.
► Entfernen Sie die Schiene(3) und die
Ecke(2).
► Öffnen Sie die Serviceklappe und ent-
fernen Sie das untere Schutzblech.
Abb.21: Neue Schiene rechts montieren
HINWEIS!
Sichern Sie alle Schrauben an
Schiene, Füllblech und Ecke mit Loc-
tite 241. Achten Sie darauf, dass die
Übergänge in der Schiene ohne Stoß-
kante ausgerichtet sind.
.
► Setzen Sie die neue Schiene (2) und
die neue Ecke(1) ein und befestigen
Sie diese oben mit den Schrauben
(M3x6) an der Maschine.
► Befestigen Sie das schräge Füll-
blech(3) mit den Schrauben (M3x6)(4)
vorne an der Schiene.
► Befestigen Sie den "Winkel komplett"
am Ständer mit zwei Schrauben
(M5x12) und das Füllblech mit einer
Schraube (M3x6) am Winkel(5).
