3 Einbau 3.6 Abschließende Arbeiten 34 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019
3 Einbau
3.6 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 33
3.6 Abschließende Arbeiten
► Stellen Sie die Spannungsversorgung für den MTC2 und die Maschine wieder her.
► Schalten Sie die Maschine am Hauptschalter ein.
► Fahren Sie den BE-Wagen und den MTC2 in die Maschine.
► Konfigurieren Sie die "neuen" Komponenten im Stations-Editor von SIPLACE Pro sowie in der
"Maschinenkonfiguration" der Stationssoftware.
► Führen Sie einen Referenzlauf durch.
HINWEIS
Verfahrbereich
Der Verfahrbereich von Portal 2 muss neu aufgenommen werden.
► Starten Sie dazu die Maschinensoftware, melden sich als Service an und wechseln nach dem
Referenzlauf in das Menü Maschinen kalibrieren (Gabelschlüssel).
► Starten Sie die Kalibrierung von Portal 2 Verfahrbereich und Maschinennullpunkt.
► Wählen Sie → Kalibrieren → Zuführmodule → Stellplatz 2 kalibrieren
► Vermessen Sie die Marken am MTC2.
► Kopieren Sie die Daten des MTC2 in die Maschinendatenbank der Bestückstation und sichern
Sie diese ggf. auf einem Datenträger.
3 Einbau
3.6 Abschließende Arbeiten
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S MTC2 at Location 2 MTC2 an Stellplatz 2 05/2019 35
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
●
Serviceanleitung SIPLACE X-Serie S [DE:00197041‑xx] [EN:00197042‑xx]
4.1.1 Untere Seitenverkleidung demontieren
Für viele Arbeiten ist es notwendig die untere Seitenverkleidung am Stellplatz zu demontieren.
Nachfolgend wird dies am Beispiel von Stellplatz 2 gezeigt. Die Vorgehensweise an anderen Stell-
plätzen ist analog.
Teile, Hilfsmittel und Werkzeug
●
Ggf. gekürzter Inbusschlüssel
Seitenverkleidung demontieren

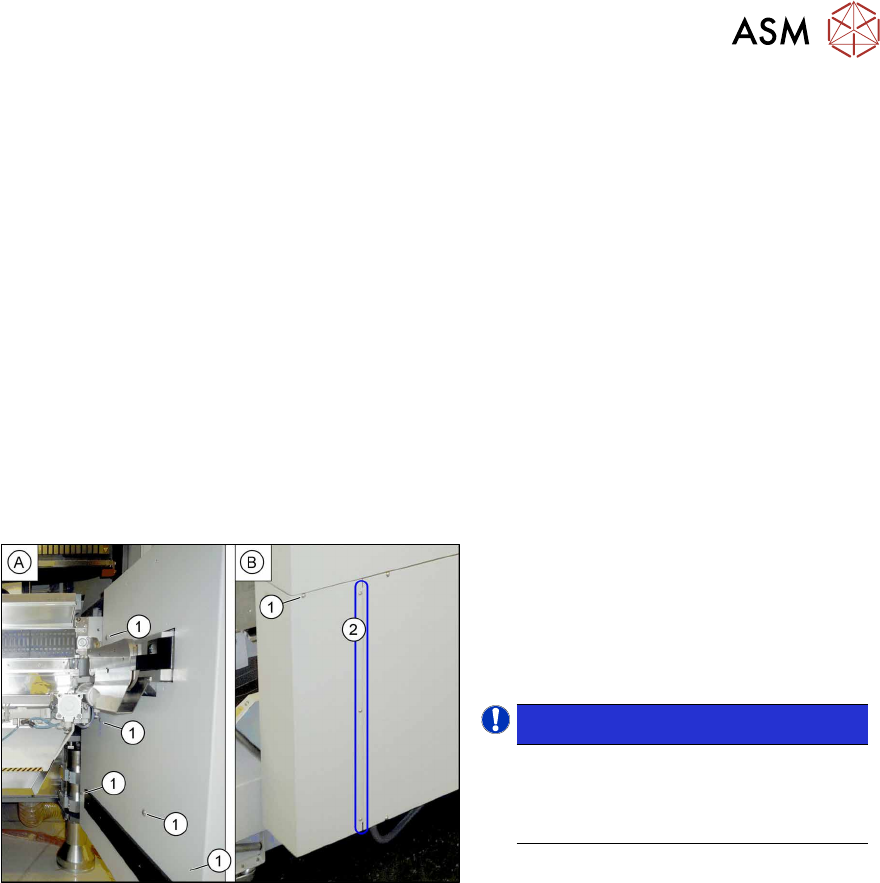

Abb.28: Untere Seitenverkleidung demontieren
► Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass
diese nicht herunterfallen kann.
► Entfernen Sie die sechs Befestigungs-
schrauben(1) an der Innen-(A) und
Außenseite(B) der Seitenverkleidung.
HINWEIS!
Die drei Befestigungsschrauben(2) an
der Außenseite sind standardmäßig
gelockert. Die Seitenverkleidung kann
hier herausgezogen werden.
.
► Nehmen Sie die Seitenverkleidung ab.
Seitenverkleidung montieren
► Die Montage erfolgt in umgekehrter Reihenfolge.
