Sollte der Stopper nicht innerhalb einer vorgegebenen Zeit aus- oder eingefahren werden, so kön-
nen Sie durch die Drosseln die Geschwindigkeit des Stoppers eingestellen. 9
HINWEIS: Überprüfen Sie, ob sich in der Führung des Stoppers Bauelemente befinden.
Entfernen Sie diese ggfs. 9

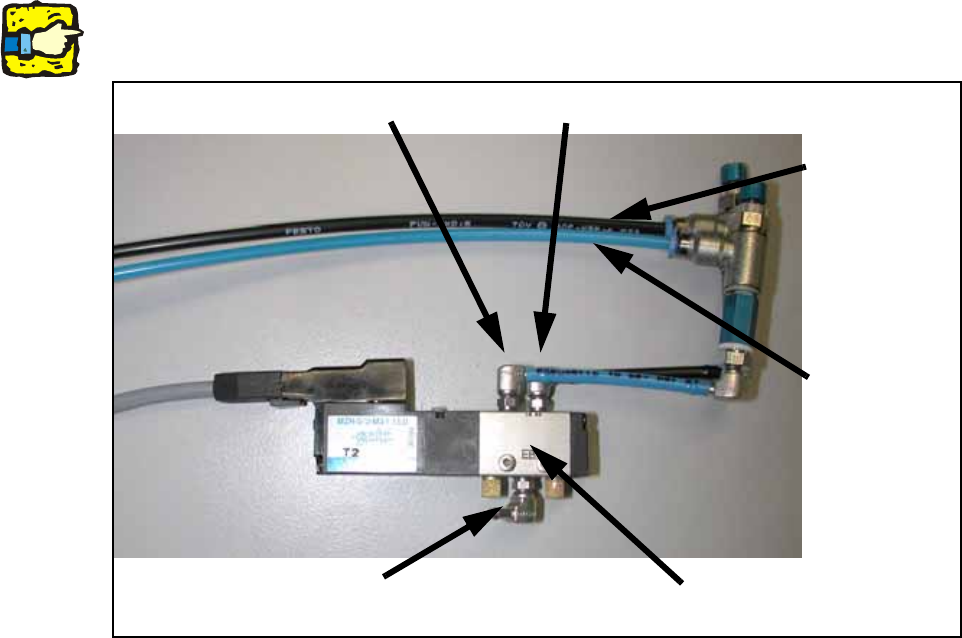

Abb. 105
9
Generell können alle Sensoren und Funktionen des Stoppers über den SITEST angesteuert und
überwacht werden. 9
9
Anschluss 4 Anschluss 2
Schwarz =
Anschluss
Drehzylinder
Stopper einfah-
ren mit einstell-
barer Drossel
Blau =
Anschluss
Drehzylinder
Stopper aus-
fahren mit ein-
stellbarer
Drossel
Druckluftversorgung
Magnetventil
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
120
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
121
10 Instandhaltung
Die Anschlagleiste des Stoppers von Bauteilen sollte 1 mal Pro Schicht abgesaugt werden.
Zusätzlich sollte einmal wöchentlich die Führungsleiste gereinigt werden.
Bei einigen Transporten ist hier die Klemmleiste der Breitenverstellung sehr nahe am Stopper.
Achten Sie daher beim Reinigen der Führungsleiste darauf, dass Sie diese Klemmleiste nicht be-
schädigen. 10
