Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
57
O Kleben Sie die Ventile mit doppelseitigem Klebeband wie in den Bildern dargestellt auf die
Montagewanne.
Abb. 42 Ventile
3
ACHTUNG: Achten Sie darauf, dass der Kabelschlepp der Transportwangen nicht in seiner Be-
wegung beeinträchtigt wird. 3
3
Ventile
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
58
3.4.3 Kabel- und Schlauchverlegung BB2
O Legen Sie die Kabel in den Kabelkanal bis zu den Umsetzplatinen LP-Transport.
Abb. 43
3
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
59
O Verstauen Sie die restlichen Kabel im breiten Kabelkanal neben den Umsetzplatinen.
Abb. 44
O Schliessen Sie die beiden Druckluftversorgungsschläuche (PUN 3) an die beiden Magnetven-
tile an.
O Kleben Sie die Ventile wie im Bild dargestellt mit doppelseitigem Klebeband auf die Montage-
wanne.
3
ACHTUNG: Achten Sie darauf, dass hier kein Kabel, Schlauch oder Ventil den Riemen der Brei-
tenverstellung berührt. 3

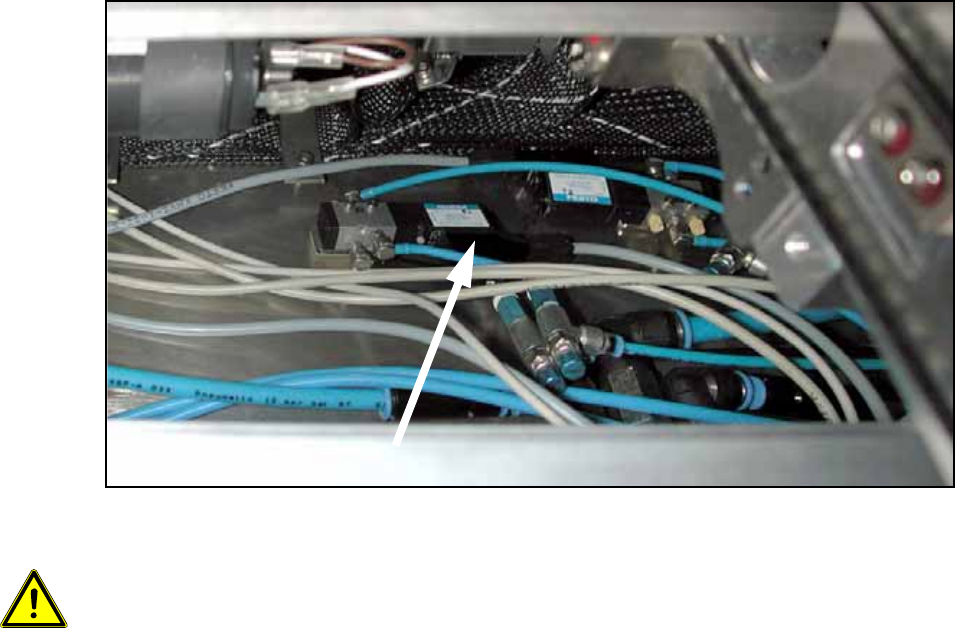

Magnet-
ventil
