Montageanleitung LP-Stopper Einfachtr ansport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie Ausgabe 06/2007 36 O Schrauben Sie die Abdeckung der Hubt ischplatine ab (siehe folgen de Abbildun g). O Lösen Sie das S teue…
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
35
3.2 Montage Bestückbereich 2
3.2.1 Distanzstücke und Halter montieren

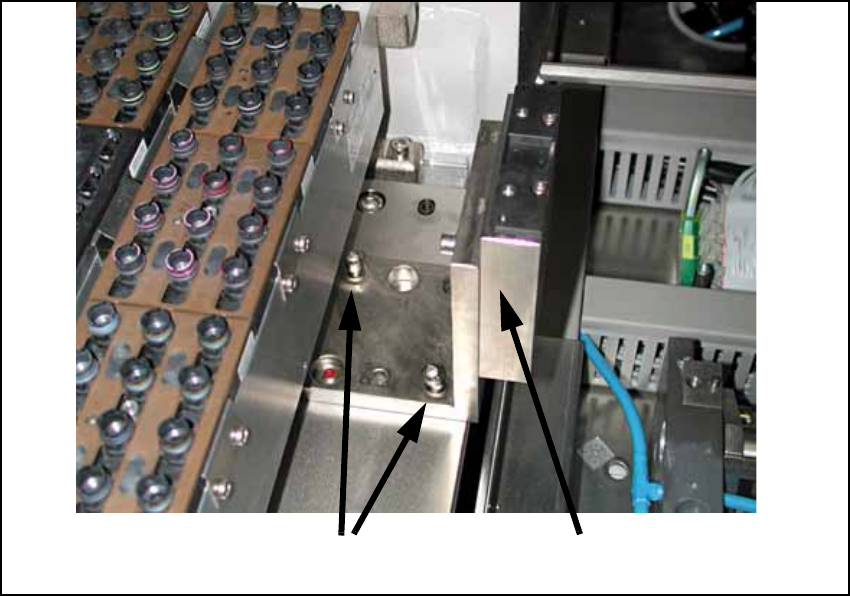

O Nur bei fester Transportseite links:
Demontieren Sie den Halter für den Maschinen-Nullpunkt (2 Schrauben).
Achten Sie dabei auf die aktuelle Position des Halters. Dieser ist verstiftet und kann auf zwei
verschiedene Arten eingebaut werden. Der Halter muss später in der selben Position wieder
montiert werden. Markieren Sie die Position daher ggfs. mit einem Stift.
Abb. 19
3
3
3
2 Schrauben
Halter Maschinen-Nullpunkt
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
36

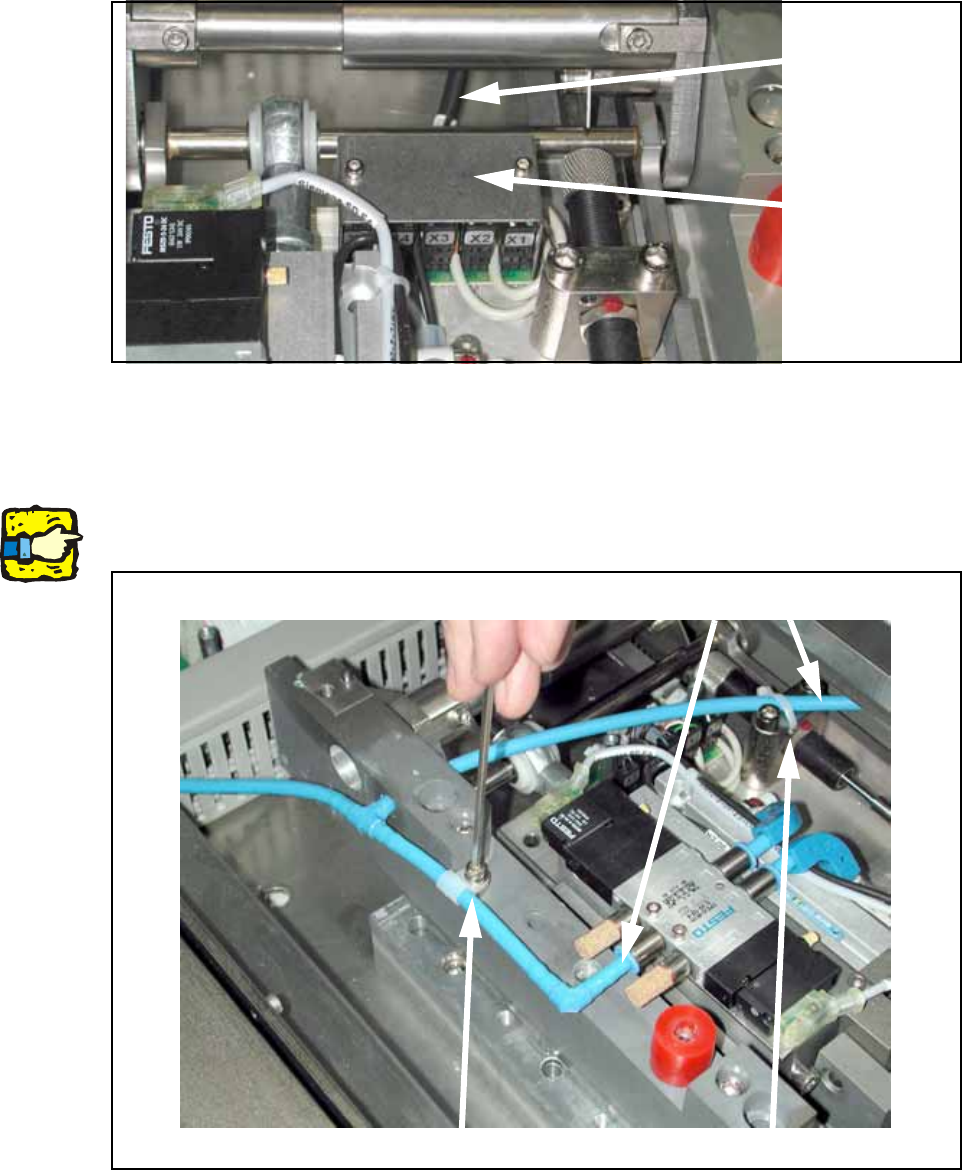

O Schrauben Sie die Abdeckung der Hubtischplatine ab (siehe folgende Abbildung).
O Lösen Sie das Steuerungskabel mit der Steckerbezeichnung X6 an der Hubtischplatine.
Abb. 20
O Lösen Sie die Kabelschelle und den Kabelbinder und ziehen Sie den Pneumatikschlauch von
beiden Seiten der Hubtischmechanik ab.
3
3
3
HINWEIS: Achten Sie darauf, Kabel und Schläuche nicht zu beschädigen! 3
Abb. 21
Steuerungskabel
Abdeckung
Hubtisch-
platine
Kabelschelle lösen Kabelbinder lösen
Schlauch abziehen
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
37
O Lösen Sie die in Abb. 22 markierten Befestigungsschrauben des Hubtisches (M8 x 120 mm
(blau) / M6 x 80 mm (grün)) und heben Sie den Hubtisch vorsichtig aus dem Transport.
3
Abb. 22 Befestigungsschrauben Hubtisch
Bei Einzeltransport kann der Hubtisch zwischen den Transportwangen herausgehoben werden.3
Bei Doppeltransport muss der Hubtisch bei Linkstransport in Richtung Stellplatz 2 (bei Rechts-
transport in Richtung Stellplatz 3) herausgehoben werden. 3
3
ACHTUNG: Der Hubtisch ist sehr schwer (ca. 12 kg). 3
Achten Sie darauf, den Hubtisch und die Unterseite des Transports nicht zu beschädigen! 3
3
