Montageanleitung LP-Stopper Einfachtr ansport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie Ausgabe 06/2007 82 4.4 Pneumatikplan S-27HM Abb. 71 Pneumatikplan S-27HM
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
81
O Montieren Sie alle Kabelkanalabdeckungen.
O Montieren Sie die Abdeckung der Umsetzplatine.
O Montieren Sie den Motor in Transportspur 2 wieder (3 Sechskantschrauben).
vACHTUNG: Achten Sie dabei auf die verschiedenen Schraubenlängen (oben kurz, unten lang)
und den korrekten Sitz des Zahnriemens.
O Prüfen Sie, ob der Zahnriemen die korrekte Spannung von 110 +/- 5 Hz aufweist. Korrigieren
Sie ggfs. die Spannung.
Abb. 70 Riemenspannung kontrollieren
O Schieben Sie die Welle wieder zurück in Transportspur 2 und montieren Sie die zugehörige
Wellenfixierung an der Aussenseite des Hubtisches.
O Montieren Sie die gekürzten Hubtischplatten auf dem Hubtisch.
O Docken Sie die BE-Tische wieder an.
4
ACHTUNG: Crashgefahr!
Überprüfen Sie, ob noch Gegenstände in der Maschine liegen! Entfernen Sie diese.
O Schalten Sie den Bestückautomaten am Hauptschalter ein.
O Wechseln Sie in den SITEST.
O Führen Sie die Einstellungen durch gemäß:
"Einstellen der Sonarberos am Stopper" siehe Abschnitt 6 auf Seite - 107 4
"Software-Konfiguration und Test des Stoppers" siehe Abschnitt 8 auf Seite - 113 4
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
82

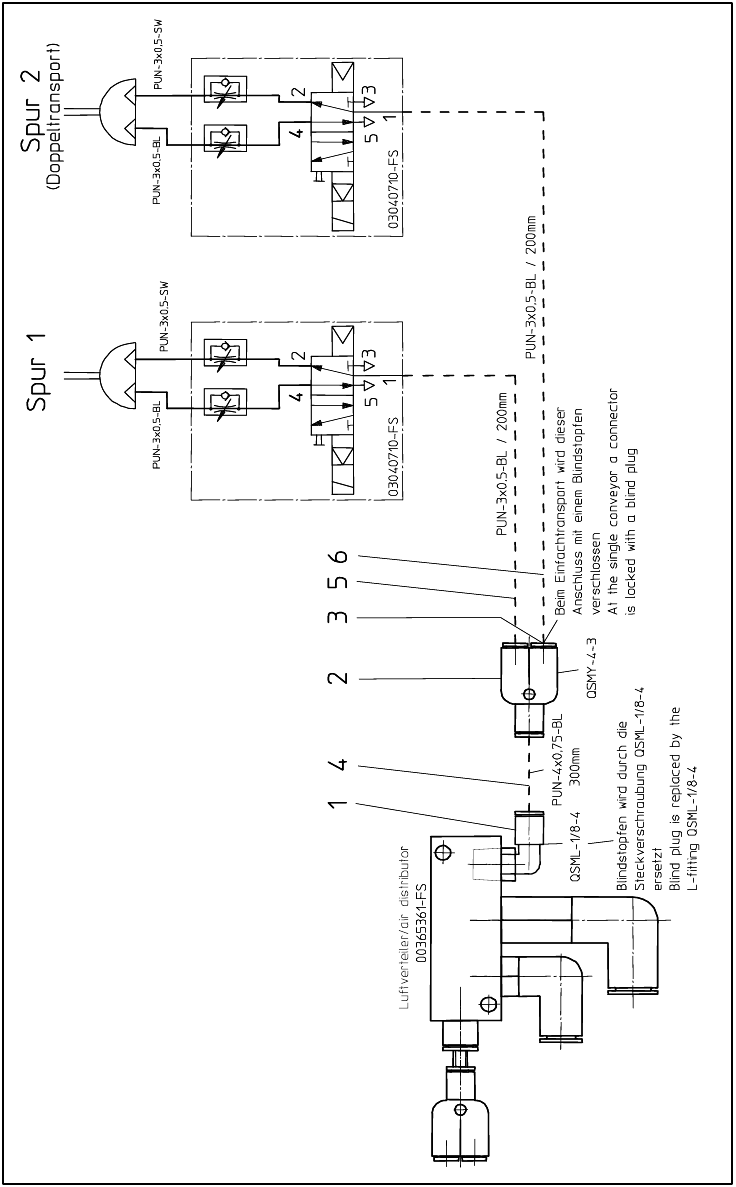

4.4 Pneumatikplan S-27HM
Abb. 71 Pneumatikplan S-27HM
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
83
5 Nachrüstung SIPLACE HF-Serie / X-
Serie / D3
ACHTUNG: Der Stopper sollte vor der Montage in die Maschine mit der Führungsleiste und den
Unterlegeplättchen abgestimmt werden. Darauf ist zu achten, dass der Stopper nicht zu leicht-
gängig bzw. zu schwergängig ist. Die Abstufung der Unterlegeplättchen beträgt 0,1mm.
(Siehe auch Abb. 104, Seite - 118.)
5.1 Vorbereitende Arbeiten
O Beginnen Sie den Einbau der Stopper im Bestückbereich 1.
O Wechseln Sie in den SITEST.
O Wählen Sie "Transport" und "Transportbreite".
O Stellen Sie die Transportbreite auf Maximum.
O Docken Sie die BE-Wagen an den Stellplätzen 1 und 3 ab.
O Fahren Sie das Betriebssystem herunter und schalten Sie den Bestückautomaten am Haupt-
schalter ab.
O Demontieren Sie alle Hubtischplatten.
O Demontieren Sie die Abdeckung der Umsetzplatine.
O Demontieren Sie die Metallabdeckungen der Kabelkanäle.
O Entfernen Sie die Kabelkanalabdeckungen.
