Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
17
– Für Servicetools oder bei Feinkalibrierung muss der Stopper von der Führungsschiene demon-
tiert werden. Im SITEST muss die Laserlichtschranke aktiviert werden.
– Die Option ist an jedem bisher gelieferten Transport nachrüstbar.
– Umrüstzeiten (ohne SW Hochrüstung):
– S-27HM: ca. 2 Std. für Einfachtransport, ca. 2,5 Std. für Doppeltransport
– HS-60, D4: ca. 5 Std. für Einfachtransport, ca. 5,5 Std. für Doppeltransport
– HF-, X-Serie, D3: ca. 3,5 Std. für Einfachtransport, ca. 4 Std. für Doppeltransport
– Hinweise zur Instandhaltung finden Sie im Abschnitt 10 ”Instandhaltung”.
– Die Hubtischplatte ist um 27 mm gekürzt.
In diesem Bereich können keine LP-Unterstützungen gestellt werden.
– Im Bereich des Stoppers können keine LP-Unterstützungen gestellt werden.
– Einschränkungen hinsichtlich Bauraum siehe Abb. 2.
2.3 Hinweise
HINWEIS: Drosseln nicht verstellen!
Die Drosseln sind werksseitig korrekt voreingestellt. Achten Sie darauf diese nicht zu verstellen!
ACHTUNG: Der Stopper sollte vor der Montage in die Maschine mit der Führungsleiste und den
Unterlegeplättchen abgestimmt werden. Darauf ist zu achten, dass der Stopper nicht zu leichtgän-
gig bzw. zu schwergängig ist. Die Abstufung der Unterlegeplättchen beträgt 0,1mm.
(Siehe auch Abb. 104, Seite - 118.) 2
2
HINWEIS zur Montage: 2
– Wenn Sie Kabelbinder verwenden, denken Sie daran, die überstehenden Enden abzuschnei-
den.
– Achten Sie darauf Schläuche und Kabel nicht zu knicken. Verlegen Sie Kabel immer so, dass
diese die Funktion des Hubtisches nicht stören oder bei dessen Betrieb beschädigt werden
können.
– Kürzen Sie Pneumatikschläuche ggfs. auf eine sinnvolle Länge.
– Reinigen Sie Flächen, auf denen später Klebeschellen, Magnetventile, usw. aufgeklebt wer-
den, vorher mit einem mit Äthylalkohol befeuchtetem fusselfreien Tuch.
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
18
2.4 Allgemeines
2.4.1 Maße Stopper

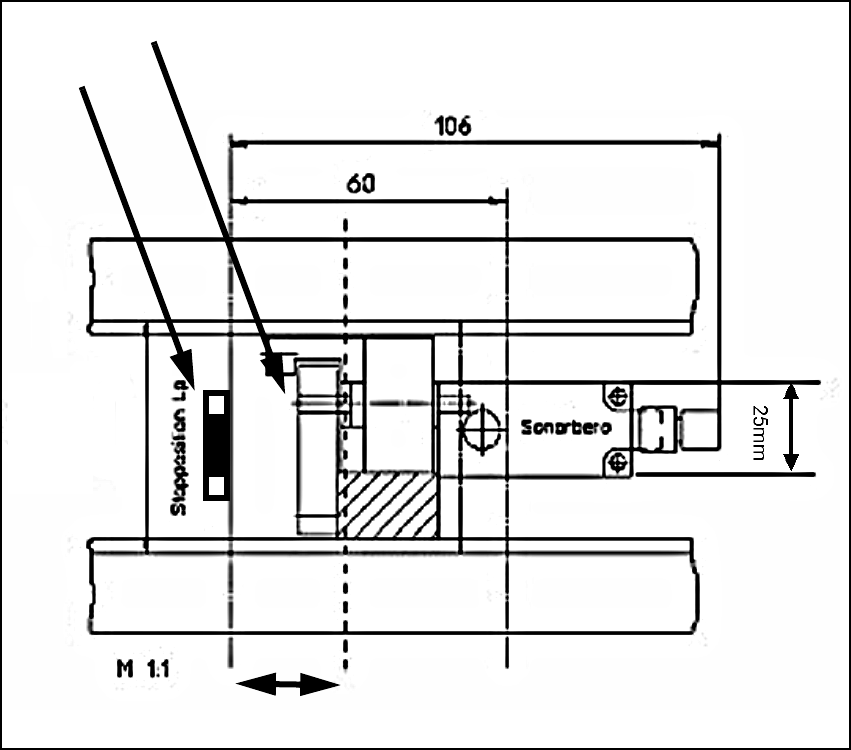

Abb. 2 Maße Stopper
Schwenkeinheit
Stopper
27 mm gekürzte Hubtischplatte
52 mm
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
19
2.4.2 Überblick Transportwangen, Stellplätze, Eichteilablagen

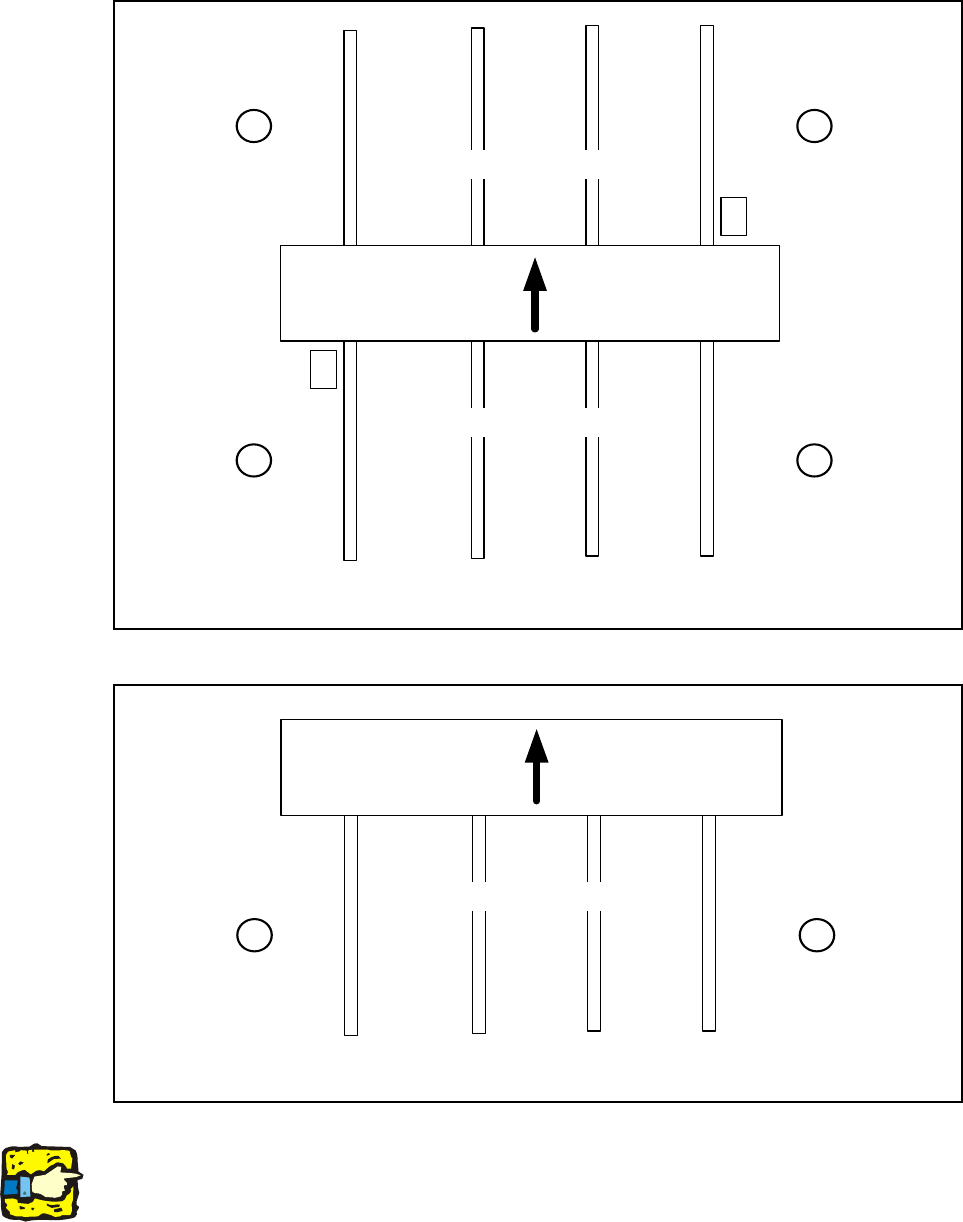

Abb. 3 Überblick Transportwangen (HF, HF3, HS 60, D4, D3, X-Serie)
Abb. 4 Überblick Transportwangen (S-27)
HINWEIS:
Die Eichteilablage befindet sich bei der S-27 in der Mitte von Transportspur 1.
1
23
4
Stellplatz Stellplatz
Stellplatz Stellplatz
Bestückbereich 2
Bestückbereich 1
Transportwangen
4321
Eichteilablage
Eichteilablage
Transport-
richtung
12
Stellplatz Stellplatz
Bestückbereich
Transportwangen
4321
Transport-
richtung
