Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
89
5.2 Montage Bestückbereich 1
HINWEIS: Reinigen Sie vorher die Flächen, auf denen später die Klebeschellen, Magnetventile,
usw. aufgeklebt werden, mit einem Äthylalkohol befeuchtetem fusselfreien Tuch. 5
5
5.2.1 Montage der Halter
O Montieren Sie die "Halter Führungsleiste BB1 HF" [03032321-xx] (Abb. 78) für die Führungs-
leiste LP-Stopper. Die Halter werden oben bündig mit den seitlichen Grundkörpern des Hubti-
sches montiert. Um ein Drehen des Halters zu vermeiden, muss der seitliche Absatz des
Halters an den Grundkörpern außen anliegen.
Befestigen Sie die Halter mit je einer Zylinderschraube mit Innensechskant M4 x 40-DIN 912.

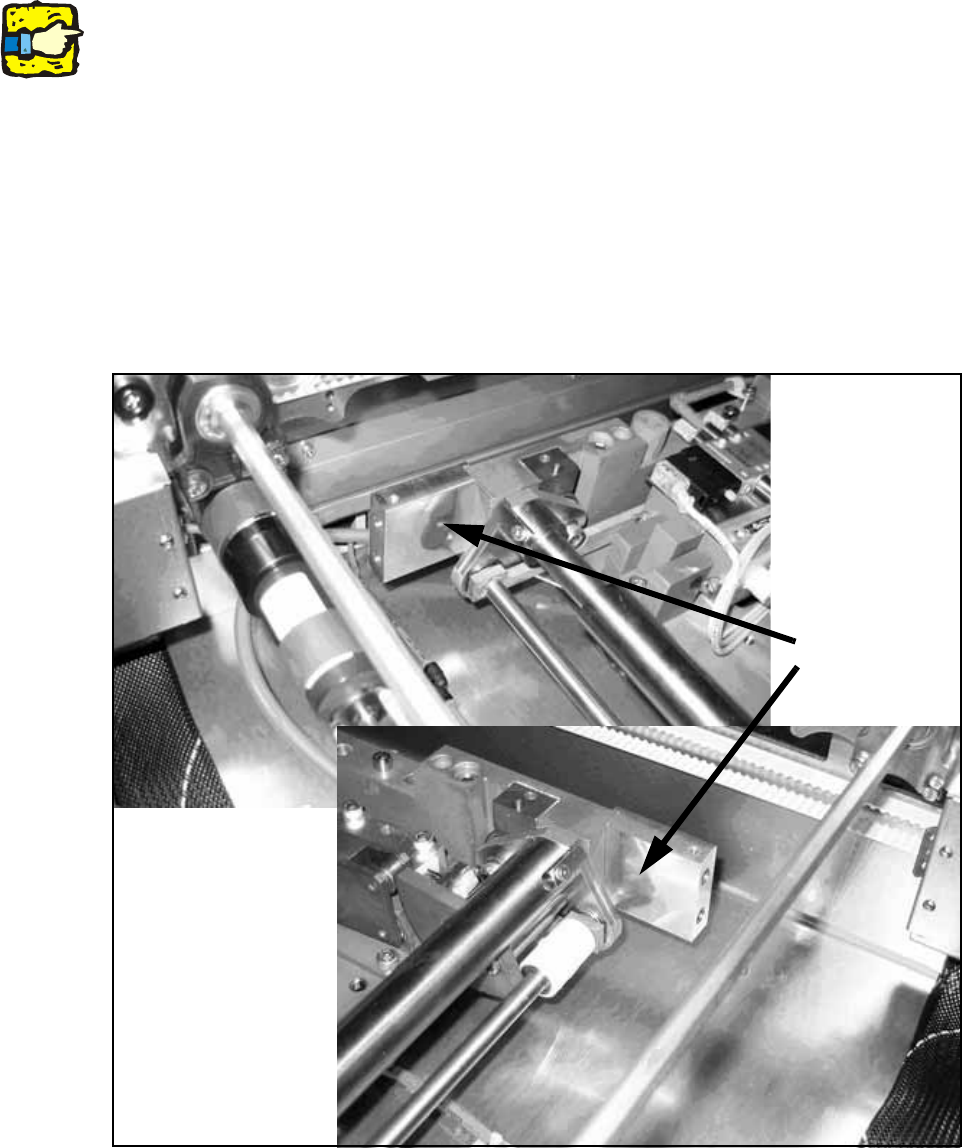

Abb. 78 Halter
Halter
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
90
5.2.2 Montage der Stopper
ACHTUNG: Der Stopper sollte vor der Montage in die Maschine mit der Führungsleiste und den
Unterlegeplättchen abgestimmt werden. Darauf ist zu achten, dass der Stopper nicht zu leicht-
gängig bzw. zu schwergängig ist. Die Abstufung der Unterlegeplättchen beträgt 0,1mm.
(Siehe auch Abb. 104, Seite - 118.)
O Reinigen Sie die Transportwanne im Bereich der Führungsleiste mit einem mit Äthylalkohol be-
feuchteten fusselfreien Tuch.
O Schieben Sie die Führungsleiste von außen in den Transport.
O Schieben Sie die Stoppereinheiten vorsichtig auf die Führungsleiste.
ACHTUNG: Achten Sie darauf, dass die Gleitführungen beim Aufschieben auf die Führungsschi-
ne nicht beschädigt werden.

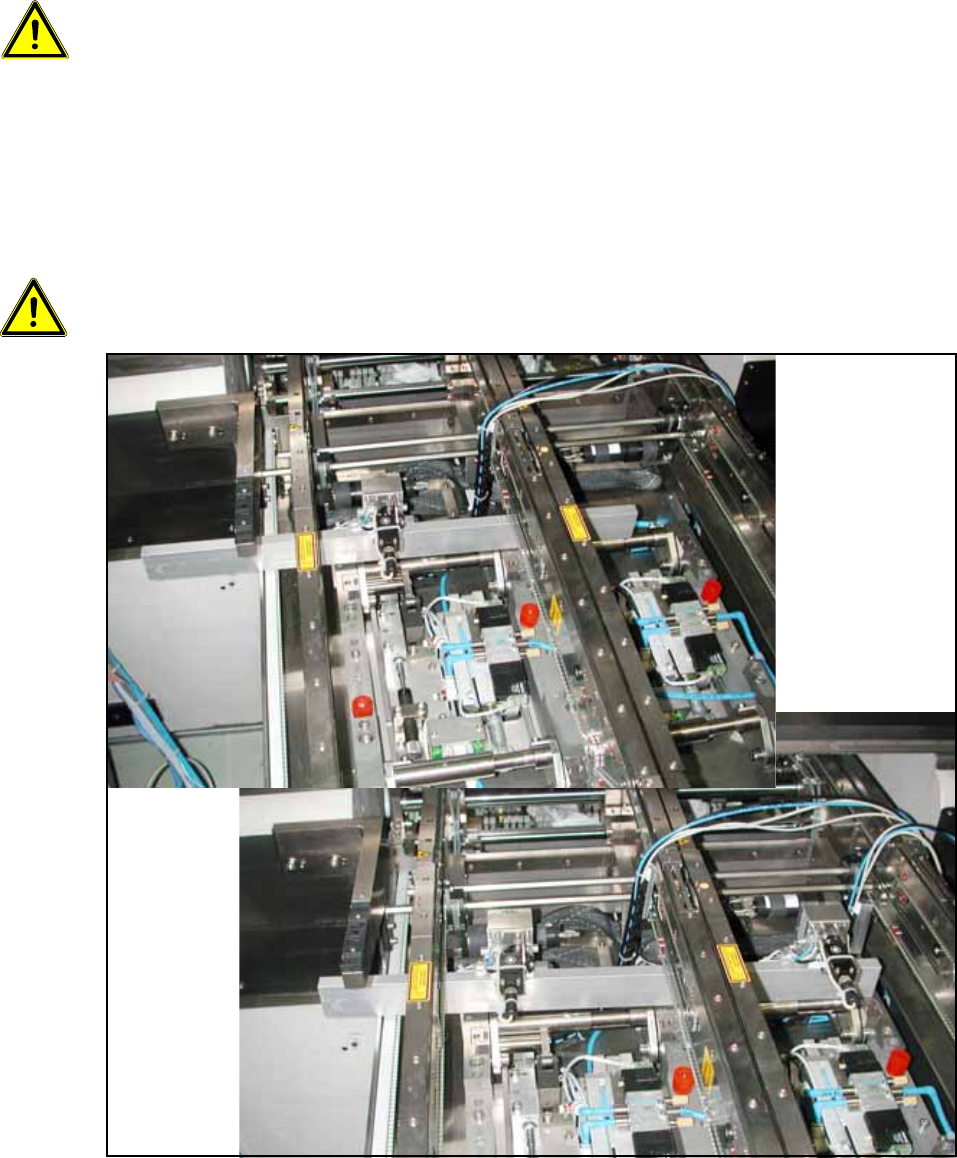

Abb. 79 Führungsleiste in den Transport schieben
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
91
O Montieren Sie die Führungsleiste mit 2 Zylinderschrauben (Innensechskant M5 x 20 DIN 912)
an den Haltern.
O Testen Sie durch seitliches Verschieben bis zum Anschlag, ob der Kabelschlepp frei beweglich
ist.
O Für die HF-/X-Serie (Montagewanne 604 mm) mit Doppel- und Einfachtransport müssen fol-
gende Klebeabstände eingehalten werden:

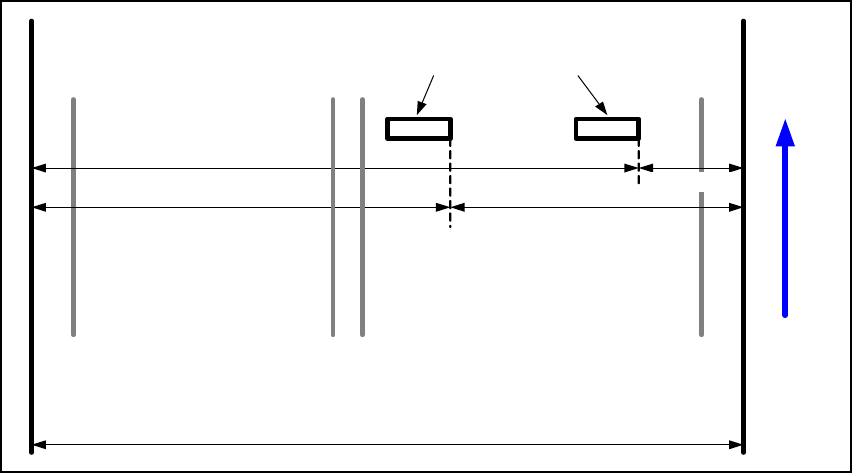

Abb. 80 Abstände für die Kabelschlepp-Distanzklötze (HF, X-Serie)
Bei Doppeltransport kleben Sie zur besseren Führung des Kabelschlepp mittig zwischen die
beiden Energieketten Halter einen zusätzlichen "Distanzklotz fuer Energiekette, kpl."
[03043432-xx]. 5
O Kleben Sie den Distanzklotz des Kabelschlepps mit dem Klebeband unterhalb der zweiten
Wange parallel zur Führungsschiene (bzw. Breitenverstellung) so auf die Montagewanne,
dass der Kabelschlepp bei montierter Führungsschiene senkrecht steht.
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
340 mm 260 mm
440 mm
160 mm
Transportrichtung
Linke Seite der
Montagewanne
Rechte Seite der
Montagewanne
604 mm
