Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
21
Die Stopper mit hohen und flachen Distanzklötzen werden wie folgt verwendet:
Artikelnummern:
– Distanzklotz hoch: [03043305-xx]
– Distanzklotz flach: [03043306-xx]

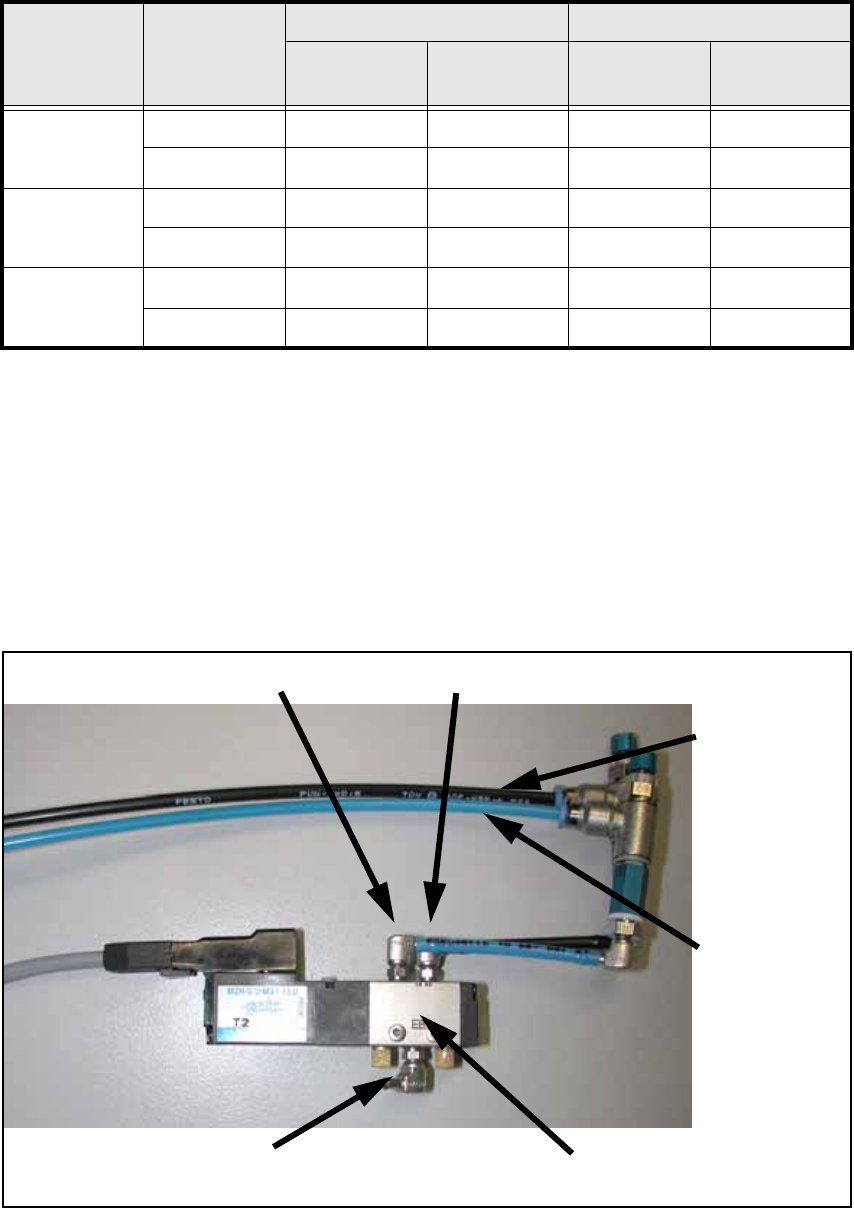

2.4.3.2 Beschreibung der Magnetventile und Schläuche:
Abb. 8 Magnetventile und Schläuche
Maschine Transport-
typ
Bestückbereich 1 Bestückbereich 2
Transport-
spur 1
Transport-
spur 2
Transport-
spur 1
Transport-
spur 2
HS-60 / D4
Einfach hoch --- flach ---
Doppel hoch flach hoch flach
S-27HM
Einfach flach --- --- ---
Doppel hoch flach --- ---
HF- / X-
Serie / D3
Einfach hoch --- flach ---
Doppel hoch flach hoch flach
Tab. 2. 7 Verwendung von Stoppern mit hohen und flachen Distanzklötzen
Anschluss 4 Anschluss 2
Schwarz =
Anschluss
Drehzylinder
Stopper einfah-
ren mit einstell-
barer Drossel
Blau =
Anschluss
Drehzylinder
Stopper aus-
fahren mit ein-
stellbarer
Drossel
Druckluftversorgung
Magnetventil
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
22
2.5 Benötigte Teile
2.5.1 Nachrüstsätze:
– Optionaler mechanischer Stopper S-27HM ET [00176070-xx]
– Optionaler mechanischer Stopper S-27HM DT [00176071-xx]
– Optionaler mechanischer Stopper HS-60, D4 ET [00176072-xx]
– Optionaler mechanischer Stopper HS-60, D4 DT [00176073-xx]
– Optionaler mechanischer Stopper HF-, X-Serie, D3 ET [00176074-xx]
– Optionaler mechanischer Stopper HF-, X-Serie, D3 DT [00176075 -xx]
2.5.2 Benötigte Werkzeuge und Verbrauchsmittel
– Inbusschlüsselsatz
– Steckschlüsselsatz
– Seitenschneider
– ca. 20 Kabelbinder (Kabelbinder Sortiment, farbig 100teil., [00320161-01])
– Selbstklebende Kabelschellen (Befestigungssockel, ABM1M 12x12, [00318666-01])
– Fusselfreies Tuch
– Äthylalkohol zur Reinigung
– Beschriftungsschilder oder ein Klebeband zur Beschriftung (Tesaband 50 breit, grau,
[00326284-01])
– wischfester Stift (Edding)
– Maßband (bei S-27HM)
– Riemenspannungsmessgerät (bei S-27HM)
– Maßband
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
23
2.5.3 Halter und Schrauben der Führungsleisten
Die Halter für die Führungsleisten unterscheiden sich bei den einzelnen Maschinen und Bestück-
bereichen. 2
– Schrauben für die Führungsleiste:
ISO 4762 - M5 x 20-8.8, chem.vern. DIN 912 - M5 x 20-A2-70
"Zylinderschraube mit Innensechskant M5 x 20"
2
Maschine Bezeichnung Länge Art.Nr Schrauben für Halter
S-27HM
Halter
Führungsleiste
S27 2
54 mm 03037444-xx
DIN 912 - M4 x 40-A2-70 "Zylinder-
schraube mit Innensechskant
M4 x 40"
HS-60,
D4
Halter 1
Führungsleiste
BB1 HS 2
24 mm 03032233-xx
DIN 912 - M4 x 16-8.8 "Zylinder-
schraube mit Innensechskant
M4 x 16"
Halter 2
Führungsleiste
BB2 HS 2
28 mm 03036928-xx
DIN 912 - M4 x 16-8.8 "Zylinder-
schraube mit Innensechskant
M4 x 16"
HF-,
X-Serie,
D3
Halter
Führungsleiste
BB1 HF 2
49,5 mm 03032321-xx
ISO 4762 - M4 x 40-8.8,
chem. vern. "Zylinderschraube mit
Innensechskant M5 x 40"
Halter
Führungsleiste
BB2 HF 2
65,5 mm 03032320-xx
ISO 4762 - M4 x 40-8.8,
chem. vern. "Zylinderschraube mit
Innensechskant M5 x 40"
Tab. 2. 9 Halter der Führungsleisten
