Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D 4 / D3 / HF- / X-Serie Ausgabe 06/2007 59 O V erstaue n Sie die restlichen Kabel im breiten Kabelkanal neben den Umsetzplatinen. Abb. 44 O Schliesse…
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
58
3.4.3 Kabel- und Schlauchverlegung BB2

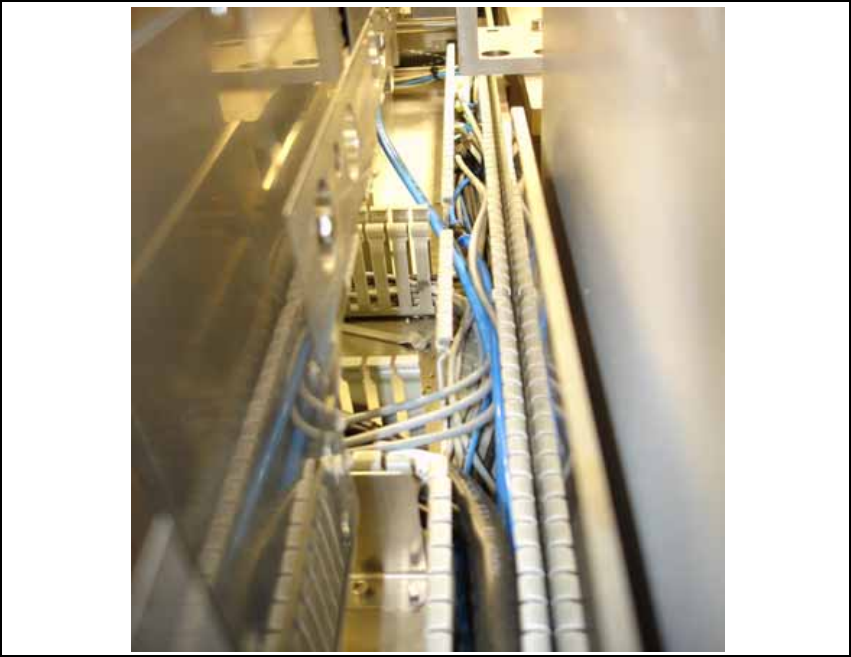

O Legen Sie die Kabel in den Kabelkanal bis zu den Umsetzplatinen LP-Transport.
Abb. 43
3
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
59

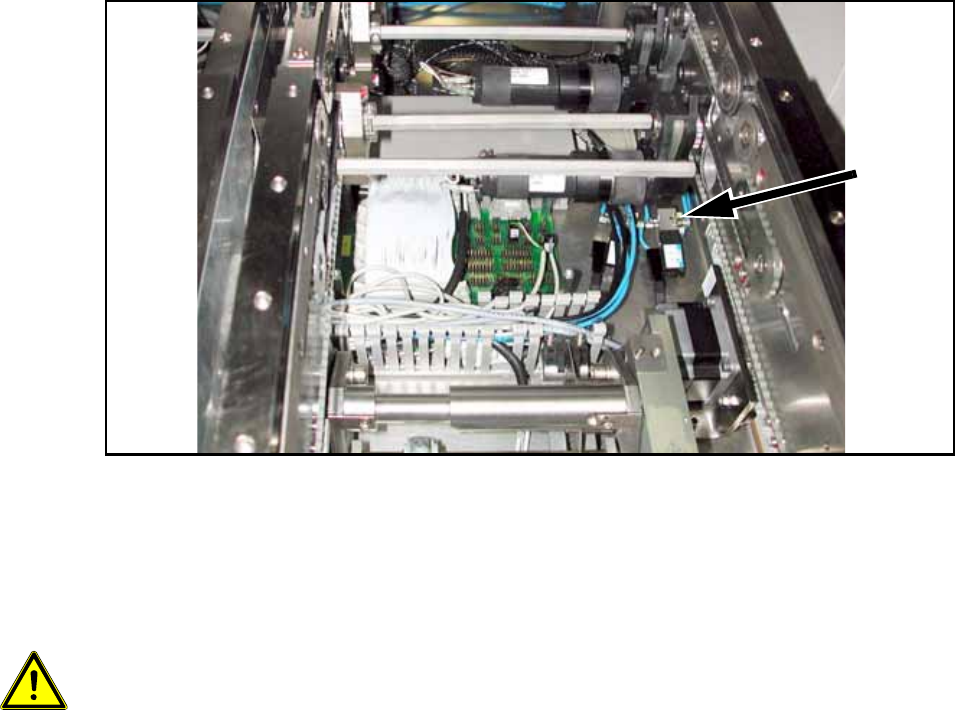

O Verstauen Sie die restlichen Kabel im breiten Kabelkanal neben den Umsetzplatinen.
Abb. 44
O Schliessen Sie die beiden Druckluftversorgungsschläuche (PUN 3) an die beiden Magnetven-
tile an.
O Kleben Sie die Ventile wie im Bild dargestellt mit doppelseitigem Klebeband auf die Montage-
wanne.
3
ACHTUNG: Achten Sie darauf, dass hier kein Kabel, Schlauch oder Ventil den Riemen der Brei-
tenverstellung berührt. 3
Magnet-
ventil
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
60
O Stecken Sie die Stecker der Anschlussleitungen entsprechend dem Verdrahtungsplan auf die
Umsetzplatinen.
O Stecken Sie die Kodierstecker X6 auf die Umsetzplatinen.
Abb. 45 Belegungsplan Umsetzplatine LP-Transport
