O Befestigen Sie zuerst den Halter Kabelschlepp (Halter flach) der Transportspur 2 auf der Mon-
tagewanne. Dieser sollte mittig unter der Transportwange 2 direkt neben dem Hauptluftvertei-
ler des Transports befestigt werden.
Für die HS-60 und D4 (Montagewanne 587 mm) mit Doppel- und Einfachtransport müssen fol-
gende Klebeabstände eingehalten werden:
Abb. 38 Positionen der Distanzklötze (HS-60, D4)
HINWEIS: Beim Doppeltransport kleben Sie zur besseren Führung des Kabelschlepps mittig
zwischen die beiden Energieketten Halter einen zusätzlichen "Distanzklotz fuer Energiekette,
kpl.", [03043432-xx].
Transportspur 2 Transportspur 1
Kabelschlepp-Distanzklotz
Wange
links
Wange
rechts
340 mm 240 mm
440 mm
140 mm
Transportrichtung
Linke Seite der
Montagewanne
Rechte Seite der
Montagewanne
587 mm
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
53
O Montieren Sie den Distanzklotz Kabelschlepp Transportspur 1 (Distanzklotz hoch) unter der er-
sten Transportwange.
Dieser Kabelschlepp muss auf dem der Transportspur 2 laufen.
Die beiden Distanzklötze sollten wie im Bestückbereich 2 ca. 100 mm Abstand voneinander
haben.
3
ACHTUNG: Achten Sie darauf das der Kabelschlepp senkrecht zum Stopper steht und nicht mit
dem Riemen der Breitenverstellung kollidiert. Der Stopper muss anschließend über die gesamte
Transportbreite frei beweglich sein und der Kabelschlepp darf nicht zur Seite kippen. 3
3
3
3
ACHTUNG: Crashgefahr:
Es muss sichergestellt werden, dass der Kabelschlepp nicht gegen den Transportriemen der Brei-
tenverstellung bzw. die Breitenverstellung selbst stößt. 3
3

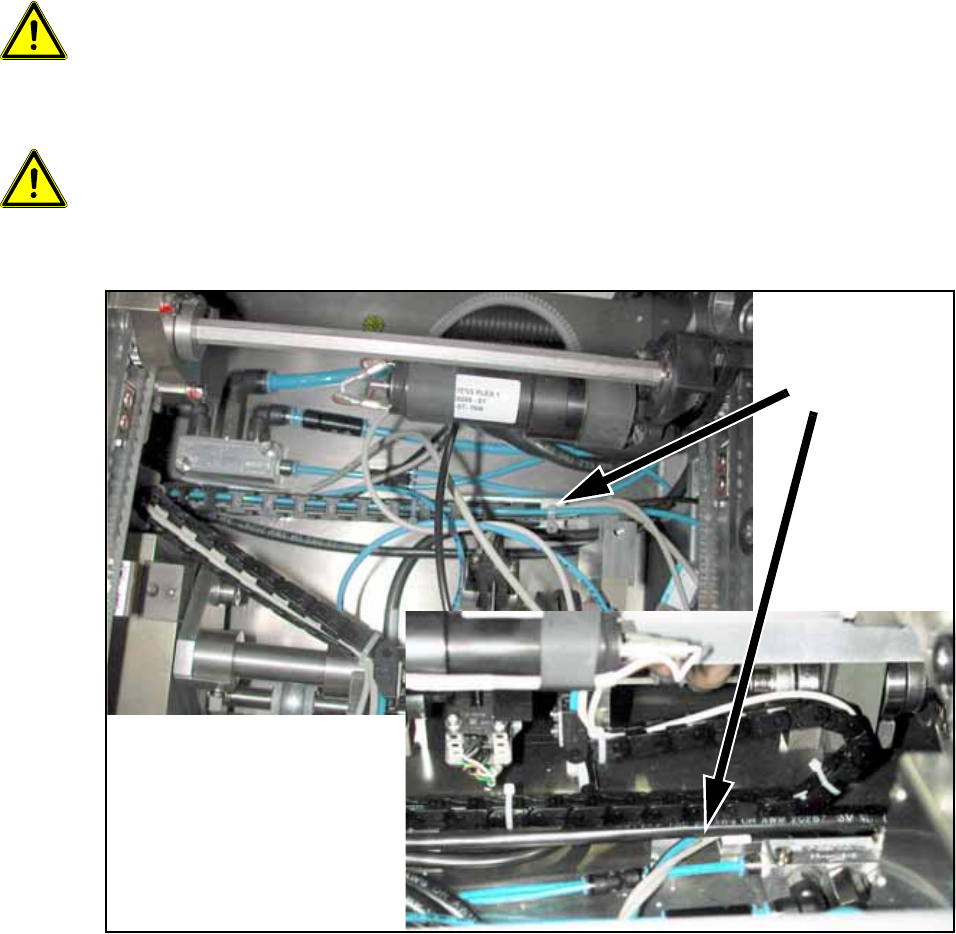

Abb. 39
Distanzklötze
Kabelschlepp
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
54
O Befestigen Sie die Führungsleiste mit zwei Zylinderschrauben mit Innensechskant M5x20-DIN
912 an den Haltern (siehe Abb. 40).
Abb. 40 Führungsleiste befestigen
Der auf den Boden der Montagewanne geklebte Distanzklotz muss so positioniert sein, dass der
Kabelschlepp parallel zur Führungsleiste des Stoppers verläuft. 3
Schrauben
