Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
98
5.3.3.2 Kabelverlegung
Bearbeitungsbereich 1 5
O Positionieren Sie das Magnetventil und die Drosseln so in der Transportwanne, dass sie die
Funktionen des Stoppers und der Breitenverstellung nicht beeinflusst werden. Kleben Sie das
Magnetventil so fest, wie es in Abbildung Abb. 87 auf Seite 97 zu sehen ist.
HINWEIS: Die Drosseln sind voreingestellt und müssen nicht mehr eingestellt werden. Positio-
nieren Sie die Drosseln aber so, dass Sie noch zugänglich bleiben.
Abb. 88
O Bevor Sie mit der Leitungsverlegung beginnen, beschriften Sie die Stecker mit der entspre-
chenden Transportspur.
O Verlegen Sie die drei Leitungen je Einheit (Ventil, Sonarbero und Sensor) zur rechten Maschi-
nenseite.
HINWEIS: Achten Sie auf die Leitungsverlegung, damit die Funktionen des Stoppers und der
Breitenverstellung nicht beeinflusst werden.
O Führen Sie die Kabel und den 2-fach Verteiler mit dem langen Zuleitungen durch den Kabel-
kanal zur Umsetzplatine, die sich im Bearbeitungsbereich 2 befindet.
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
99
Bearbeitungsbereich 2 5
O Positionieren Sie das Magnetventil und die Drosseln mit Klebeschellen und Kabelbinder so in
der Transportwanne, dass die Funktionen des Stoppers und der Breitenverstellung nicht be-
einflusst werden. Kleben Sie das Magnetventil wie in Abbildung Abb. 87 auf Seite 97 zu sehen
ist fest.

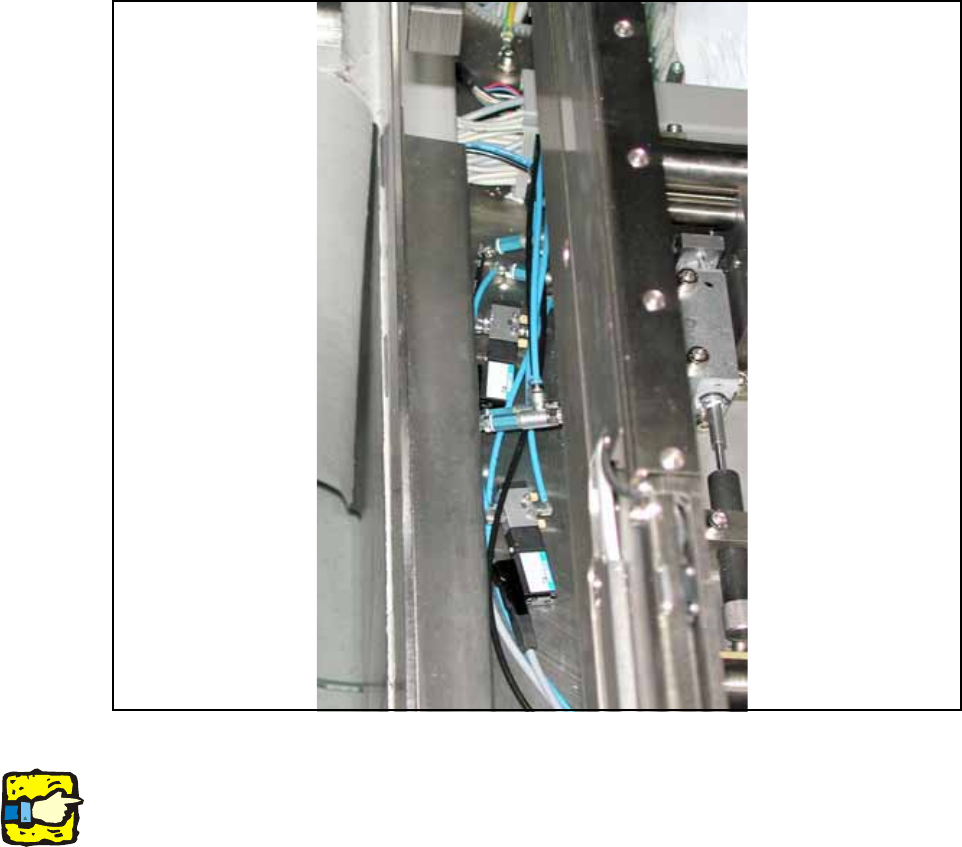

Abb. 89 Bestückbereich 2
HINWEIS: Die Drosseln sind voreingestellt und müssen nicht mehr eingestellt werden. Positio-
nieren Sie die Drossel aber so, dass Sie noch zugänglich bleiben.
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
100
O Bevor Sie mit der Leitungsverlegung beginnen, beschriften Sie die Stecker mit der entspre-
chenden Transportspur.
O Verlegen Sie die drei Leitungen je Einheit (Ventil, Sonarbero und Sensor) in den Kabelkanälen
zur Umsetzplatine. Wenn nötig, verwenden Sie Kabelbinder und Klebesockel.
HINWEIS: Achten Sie auf die Leitungsverlegung, damit die Funktionen des Stoppers und der
Breitenverstellung nicht beeinflusst werden.
O Stecken Sie die Stecker auf die Umsetzplatinen.
O Stecken Sie die Brücke auf X6 auf der Umsetzplatine.

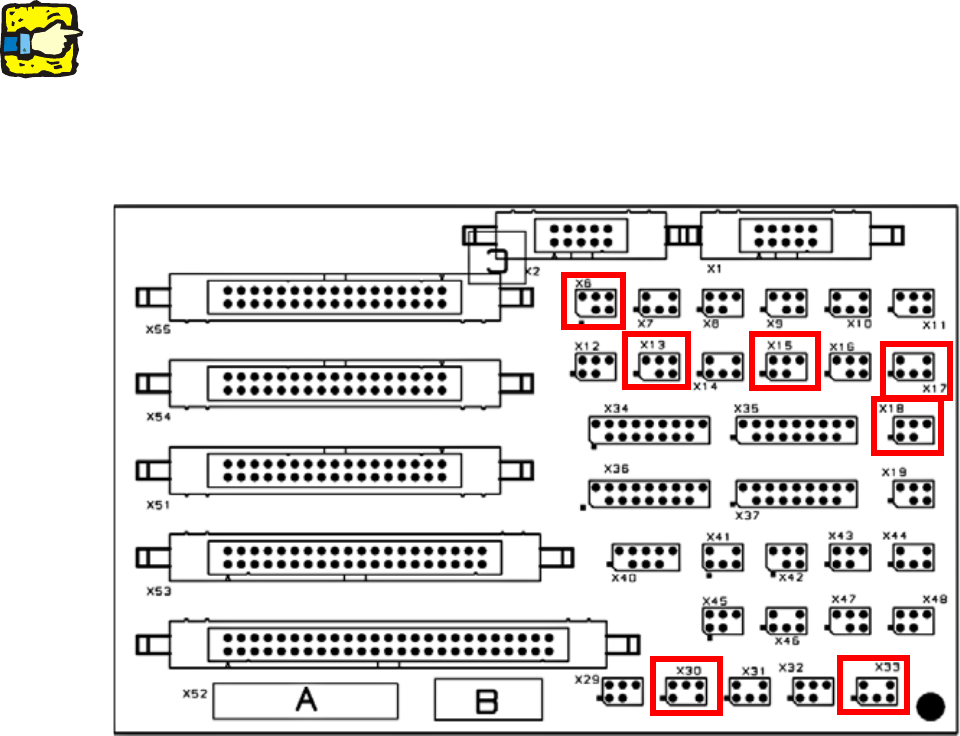

Abb. 90 Bild Umsetzplatine
