Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
43
7 Erstes Hochfahren nach Neuinstallation
Wenn eine Maschine das erste Mal nach der Neuinstallation hochgefahren wird, erkennt die
Stationssoftware die eingesetzte Hardware über die Funktion Autokonfiguration zum größten Teil
selbstständig. Bestimmte Einstellungen, z.B. CAN-Kartentyp, Tischtyp, Meldeleuchten und Pin-
Magazine können nicht automatisch ermittelt werden und müssen deshalb manuell ausgewählt
werden.
Grundsätzlich wird der Bediener stets aufgefordert, Konfigurationsänderungen zu bestätigen oder
abzulehnen.
Abbildung 7-1: Autokonfiguration
► Klicken Sie auf das +-Zeichen vor dem Text Autokonfiguration, um die Meldungen der
Funktion Autokonfiguration aufzuklappen.
Die eingesetzten Hardware-Komponenten werden gezeigt.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
44
Abbildung 7-2: Eingesetzte Hardware-Komponenten
Die Bedienebene Service (Kunde) ist erforderlich, um die Autokonfiguration bearbeiten zu können.
► Klicken Sie auf das Symbol , um die Benutzereinstellungen aufzurufen.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
45
Die Benutzereinstellungen werden angezeigt.

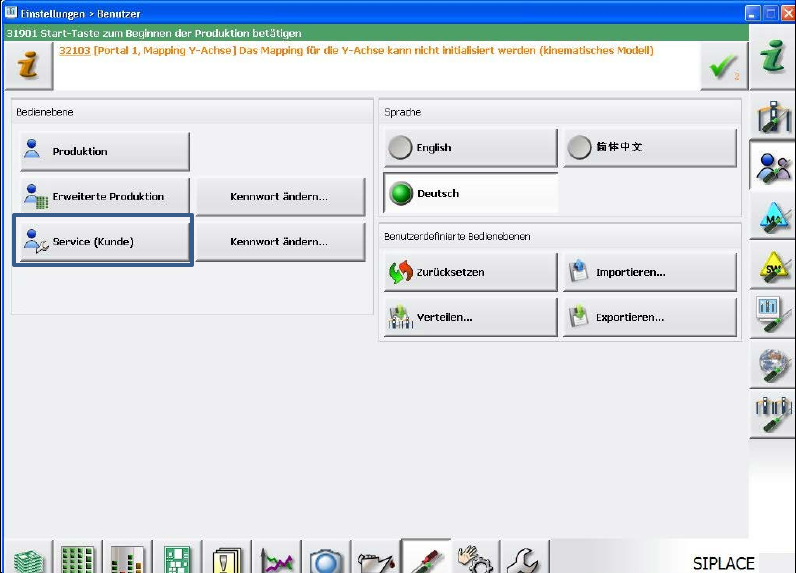

Abbildung 7-3: Bedienebene wechseln
► Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort
ein, um in diese Bedienebene zu wechseln.
