Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
41
Aufgrund von Einstellungen an den Netzwerkkarten könnte die Remote-Verbindung während der
Installation hängen bleiben. Falls sich nach einer Minute am Bildschirm nichts verändert:
► Bewegen Sie die Maus bis die folgende Meldung angezeigt wird.
Abbildung 6-9: Remote-Verbindung wieder aufbauen
Nach kurzer Wartezeit, wird die Verbindung automatisch wieder aufgebaut.
Die erforderlichen Dateien werden auf dem Vision-Rechner installiert.
6.2.4.1 Installation abschließen
Abbildung 6-10: Abschluss der Installation
► Klicken Sie auf die Schaltfläche Finish.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
42
VORSICHT
Der Vision-Rechner darf nicht einfach ausgeschaltet werden!
► Warten Sie einige Sekunden nachdem Sie auf Finish geklickt haben, bevor Sie den
Vision-Rechner herunterfahren!
Da einige Installationsschritte vom Installationsprogramm erst zum Schluss
ausgeführt werden, ist die Installation sonst möglicherweise unvollständig, was bei
weiteren Installationen zu Problemen führen kann.
► Öffnen Sie das Fenster Command Prompt unter Start – All programs – Accessories.
► Führen Sie den Befehl shutdown/s aus.
Das Herunterfahren beginnt und der Remote Desktop wird beendet.
HINWEIS
Um nach Abschluss der Installation die Verbindung zwischen der SIPLACE
Koplanrechner-Software oder Fördererrechner-Software und der SIPLACE
Stationssoftware herzustellen, müssen vorher der Vision-Rechner und der
Stationsrechner heruntergefahren und anschließend die Maschine komplett
ausgeschaltet werden.
► Öffnen Sie dazu am Stationsrechner das Start-Menü und wählen Sie nacheinander die
Einträge All programs – SIPLACE – Shutdown Vision_SR (all).
► Schalten Sie die Maschine aus, sobald die Rechnersysteme heruntergefahren sind.
► Schalten Sie die Maschine anschließend wieder ein. Der Vision-Rechner und der
Stationsrechner werden dadurch neu gestartet.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
43
7 Erstes Hochfahren nach Neuinstallation
Wenn eine Maschine das erste Mal nach der Neuinstallation hochgefahren wird, erkennt die
Stationssoftware die eingesetzte Hardware über die Funktion Autokonfiguration zum größten Teil
selbstständig. Bestimmte Einstellungen, z.B. CAN-Kartentyp, Tischtyp, Meldeleuchten und Pin-
Magazine können nicht automatisch ermittelt werden und müssen deshalb manuell ausgewählt
werden.
Grundsätzlich wird der Bediener stets aufgefordert, Konfigurationsänderungen zu bestätigen oder
abzulehnen.

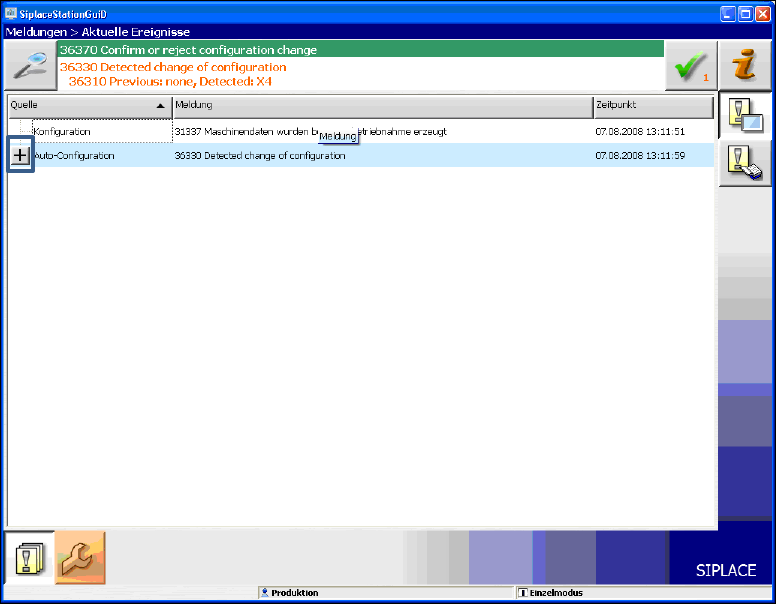

Abbildung 7-1: Autokonfiguration
► Klicken Sie auf das +-Zeichen vor dem Text Autokonfiguration, um die Meldungen der
Funktion Autokonfiguration aufzuklappen.
Die eingesetzten Hardware-Komponenten werden gezeigt.
