Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
38
6.2 Software über Remote-Verbindung auf Vision-Rechner
installieren
Die jeweilige Software kann vom Stationsrechner aus über eine Remote-Verbindung auf den
Vision-Rechner installiert werden. Im Folgenden werden die erforderlichen Voraussetzungen und
Schritte beschrieben.
6.2.1 Voraussetzungen
– Das Betriebssystem Microsoft Windows Embedded Standard 7 muss auf dem Vision-Rechner
installiert sein, siehe separate Installationsanleitung, Artikel-Nr. [00197737-xx].
– Der "SIPLACE Windows Embedded Standard 7 Configurator" ab Version 2.3.1 muss direkt auf
dem Vision-Rechner ausgeführt worden sein. Der Konfigurator legt auf diesem Rechner das
Verzeichnis D:\VisionShare an, das für den Benutzer ASM_Admin freigegeben ist. Danach ist
ein Zugriff auf dieses Verzeichnis des Vision-Rechners vom Stationsrechner aus möglich.
– Stationsrechner und Vision-Rechner müssen am SIPLACE LAN per LAN-Kabel oder Schalter
über folgende Anschlüsse miteinander verbunden sein:
Connection to machine LAN (am Stationsrechner)
Connection to SR (am Vision-Rechner)
Siehe auch Abschnitt 4.3.
– Die Installationsdateien zur Installation der Vision-Rechner-Software, d.h. der Inhalt der
Installations-DVD oder des Installations-ISO-Image, müssen lokal auf dem Vision-Rechner
vorhanden sein.
– Die Stationssoftware darf nicht auf dem Stationsrechner laufen, während die jeweilige
Software auf den Vision-Rechner installiert wird!
6.2.2 Verbindung zum Vision-Rechner aufbauen
► Loggen Sie sich am Stationsrechner unter der Benutzerkennung ASM_Admin ein.

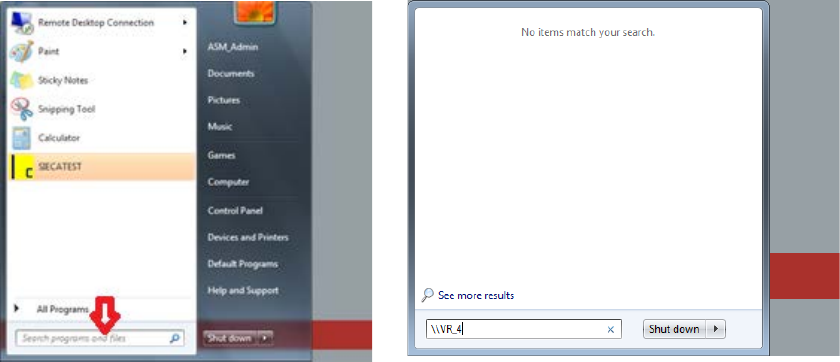

Abbildung 6-5: Verbindung aufbauen
► Tragen Sie im Eingabefeld im Windows-Menü Start den aktuellen Vision-Rechner oder dessen
IP-Adresse ein:
\\VR_3 oder IP-Adresse 192.168.255.253 (für Koplanrechner)
\\VR_4 oder IP-Adresse 192.168.255.251 (für Fördererrechner)
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
39
Ein Windows Explorer Dialog mit Zugriff auf das Verzeichnis VisionShare wird auf dem Vision-
Rechner geöffnet.

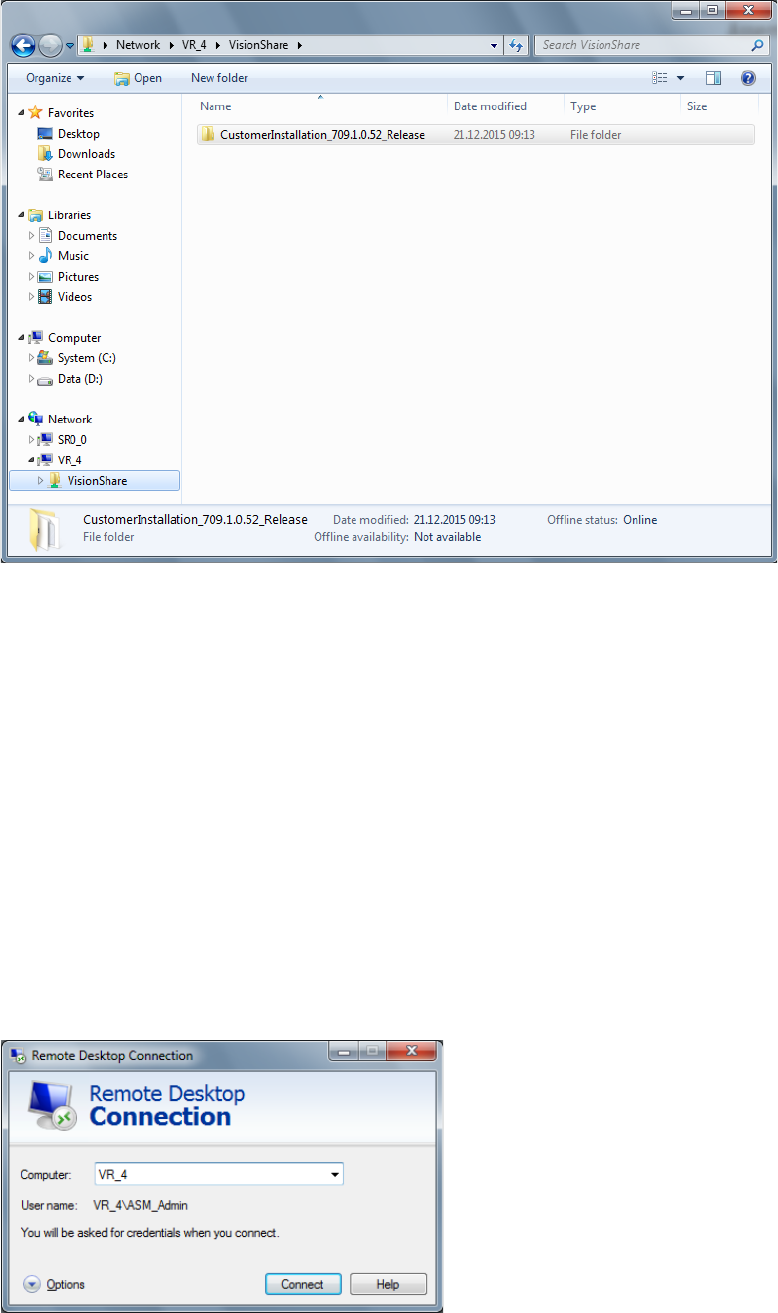

Abbildung 6-6: Verzeichnis VisionShare auf dem Vision-Rechner
► Kopieren Sie die Installationsdateien in das freigegebene Verzeichnis D:\VisionShare auf dem
Vision-Rechner. (Im Beispiel oben CustomerInstallation_709.1.0.52_Release genannt).
Somit sind die Installationsdateien lokal auf dem Vision-Rechner vorhanden, was für eine
erfolgreiche Installation notwendig ist. Die eigentliche Installation muss dann über eine Remote-
Desktop-Verbindung durchgeführt werden.
Falls zu wenig Speicherplatz auf Laufwerk D: auf dem Vision-Rechner vorhanden sein sollte, kann
über die Windows-Funktion Remote Desktop Connection Platz geschaffen werden. Mit dieser
Funktion können die Installationsdateien ebenfalls auf den Vision-Rechner kopiert werden, wie im
folgenden Abschnitt beschrieben.
6.2.3 Remote Desktop des Vision-Rechners öffnen
► Wählen Sie Start – All programs – Accessories – Remote Desktop Connection, um eine
Remote-Verbindung zu öffnen.
Der folgende Dialog wird geöffnet.
Abbildung 6-7: Dialogfenster Remote Desktop Connection
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
40
► Tragen Sie als Computer den aktuellen Vision-Rechner oder dessen IP-Adresse ein:
\\VR_3 oder IP-Adresse 192.168.255.253 (für Koplanrechner)
\\VR_4 oder IP-Adresse 192.168.255.251 (für Fördererrechner)
► Melden Sie sich als Benutzer ASM_Admin an.
► Klicken Sie auf die Schaltfläche Connect.
Der folgende Dialog wird geöffnet.

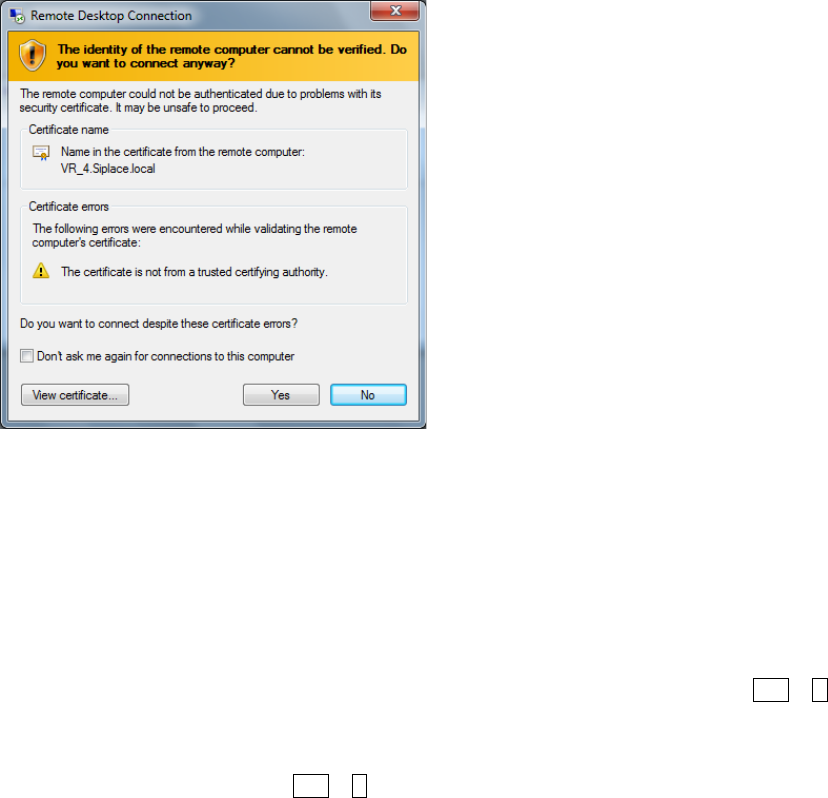

Abbildung 6-8: Computer verification
► Klicken Sie auf die Schaltfläche Yes, um die Abfrage zu bestätigen.
Nachdem der Remote Desktop des Vision-Rechners geöffnet ist, kann dort der Windows Explorer
geöffnet werden. Der vorhandene Speicherplatz auf Laufwerk D: kann nun geprüft und bei Bedarf
nicht benötigte Dateien gelöscht werden.
Die Stationssoftware-Installationsdateien zur Installation der Vision-Rechner-Software können jetzt
ebenfalls lokal auf dem Vision-Rechner abgelegt werden.
► Kopieren Sie auf dem Stationsrechner im Windows Explorer die Installationsdateien in den
Zwischenspeicher, entweder über rechte Maustaste – Copy oder mit den Tasten Ctrl + C .
► Wechseln Sie zum Remote Desktop des Vision-Rechners.
► Fügen Sie die Dateien in das Verzeichnis D:\Visionshare ein, entweder über rechte Maustaste
– Paste oder mit den Tasten Ctrl + V .
6.2.4 Software über Remote Desktop auf Vision-Rechner installieren
► Öffnen Sie in der Remote Desktop-Verbindung des Vision-Rechners einen Windows Explorer
und starten Sie die setup.exe mit Doppelklick vom Installationsverzeichnis unter
D:\VisionShare.
Der Dialog SIPLACE Choice Center wird geöffnet.
► Installieren Sie die jeweilige Software wie in Abschnitt 6.1.1 und Abschnitt 6.1.2 beschrieben.
