Stationssoftw are 709.1 / Inst allationsanleit ung Ausgabe 05/ 2016 Editi on 21 4.3 Netzwerkkonfig uration Stations- rechner Koplanrechner / Fördererrechner Privates Netzwerk zwischen Stationsrechner und Koplanrechner / …
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
20
Bezeichnung SIMATIC MicroBox 427D
CPU / Taktfrequenz Intel® Core
(TM)
/ 1,6 GHz
Speicher RAM 4 GB
Festplatte ja (80 GB SSD)
externes DVD-Laufwerk ja
internes DVD-Laufwerk nein
Serielle Schnittstellen 1
USB-Schnittstellen und externer USB-Hub ja
Netzwerk 2x 1000 MBit
Tabelle 4-8: Hardware Stationsrechner SIPLACE X-Serie S und TX-Serie
4.2.1.1 Stationsrechner/Koplanrechner mit 3D-Koplansensor
Das Koplanmodul mit dem 3D-Koplansensor (Typ 37) kann optional in die Bestückautomaten der
SIPLACE X-Serie, SX1/SX2 (V2) und X-Serie S eingebaut werden.
Detaillierte Information zum 3D-Koplanmodul finden Sie in den entsprechenden Montage-
Anleitungen, Artikelnummer [00195344-xx] (für X-Serie), [00196842-xx] (für SX1/SX2) und
[00197395-xx] (für X-Serie S).
4.2.1.2 Stationsrechner/Fördererrechner für SIPLACE BulkFeeder X
Der SIPLACE BulkFeeder X kann optional an den Bestückautomaten der X-Serie, X-Serie S sowie
an X4 S micron und SX1/SX2 (V2) gerüstet und installiert werden.
Detaillierte Information zum SIPLACE BulkFeeder X finden Sie im SIPLACE BulkFeeder X
Operating Manual, Artikelnummer [00198045-xx].
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
21
4.3 Netzwerkkonfiguration
Stations-
rechner
Koplanrechner /
Fördererrechner
Privates Netzwerk zwischen
Stationsrechner und Koplanrechner /
Fördererrechner
SIPLACE-LAN
SIPLACE Pro

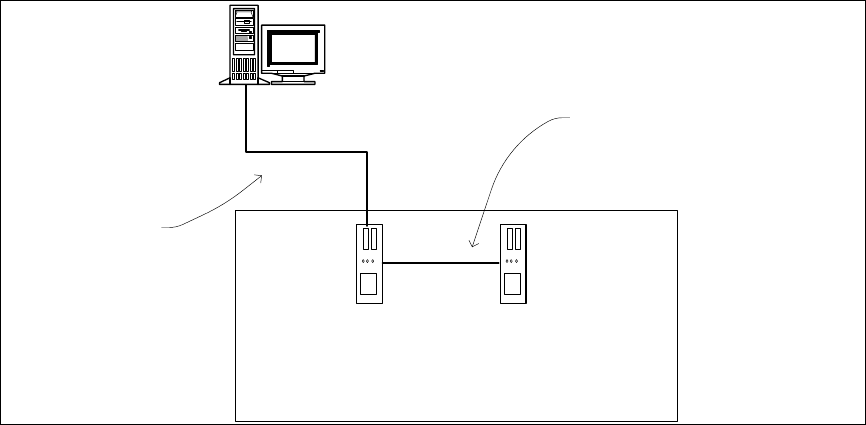

Abbildung 4-1: Netzwerkverbindungen Maschine und SIPLACE Pro
In Zwei-Rechnerbetrieb ist zwischen Stationsrechner und dem Koplanrechner oder
Fördererrechner ein eigenes privates Netzwerk über eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner, Koplanrechner oder Fördererrechner können somit für alle
SIPLACE-Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten
Netzwerkes, also auch z.B. im SIPLACE-LAN nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
Siehe auch Kapitel 6.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
22
5 Stationsrechner installieren
5.1 Installationsreihenfolge
Maschinendaten sichern
BIOS-Update am Stationsrechner
BIOS-Update durchführen
Betriebssystem Windows Emb. Standard 7
für den Stationsrechner installieren
(inklusive Auswahl der Rechnerkonfiguration
und Touchscreen-Installation)
SIPLACE-Software installieren
(Stationssoftware inkl. Zusatzprogramme)
BIOS-Einstellungen am Stationsrechner
BIOS-Einstellungen durchführen
Abschließen der Installation
Siehe Abschnitt 5.2.
Siehe Abschnitt 5.2.
Zur Installation des Betriebssystems Windows 7,
siehe separate Installationsanleitung, Artikel-Nr.
[00197737-xx].
Kalibrieren des Touchscreens siehe Abschnitt
5.3.2.
Siehe Abschnitt 5.4.
Siehe Abschnitt 5.4.6.
Abbildung 5-1: Installationsreihenfolge
