Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
33
5.5.1 Begrüßung

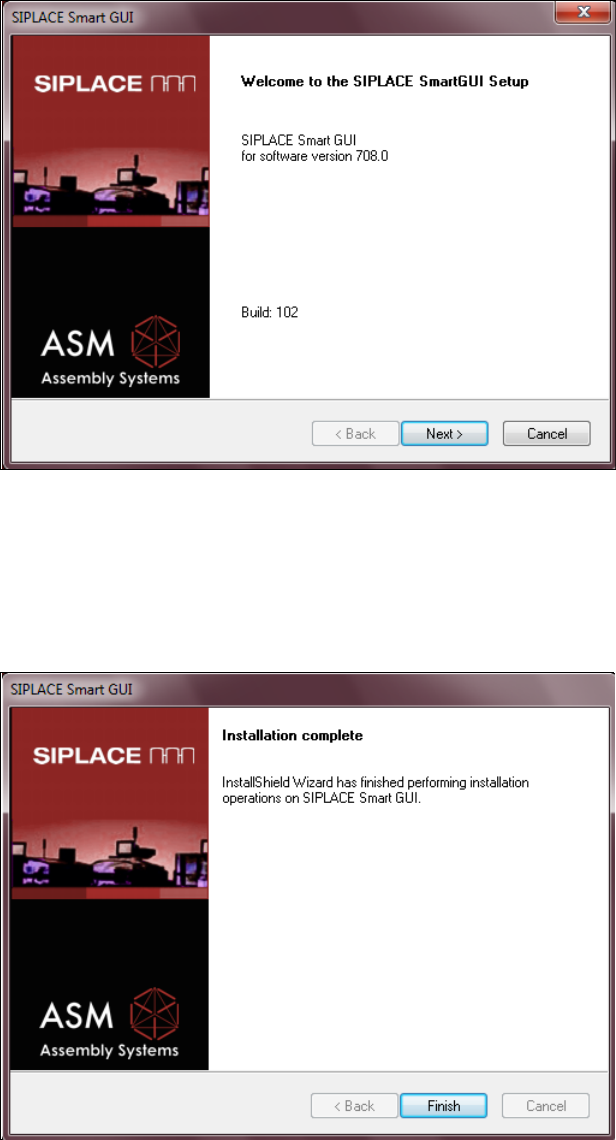

Abbildung 5-15: Begrüßung
► Klicken Sie auf die Schaltfläche Next.
Die erforderlichen Dateien werden installiert.
5.5.2 Installation abschließen
Abbildung 5-16: Abschluss der Installation
► Klicken Sie auf die Schaltfläche Finish.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
34
6 Koplanrechner- / Fördererrechner-Software
installieren
Beim Einsatz des 3D-Koplanmoduls oder des SIPLACE BulkFeeder X wird ein zusätzlicher
SIPLACE Vision-Rechner benötigt, der als Koplanrechner bzw. Fördererrechner bezeichnet wird.
Zur Vereinfachung, werden diese Rechner in diesem Kapitel nur "Vision-Rechner" genannt, wenn
das Beschriebene für beide Varianten zutrifft.
HINWEIS
Die Optionen 3D-Koplanmodul und SIPLACE BulkFeeder X können nicht gleichzeitig
betrieben werden. D.h., ein Vision-Rechner kann entweder als Koplanrechner oder als
Fördererrechner eingerichtet sein.
Detaillierte Informationen zum 3D-Koplanmodul finden Sie in den entsprechenden Montage-
Anleitungen, Artikelnummer [00195344-xx] (für X-Serie), [00196842-xx] (für SX1/SX2) und
[00197395-xx] (für X-Serie S).
Detaillierte Informationen zum SIPLACE BulkFeeder X finden Sie im SIPLACE BulkFeeder X
Operating Manual, Artikelnummer [00198045-xx].
Die jeweilige Software kann entweder direkt auf dem Vision-Rechner oder über eine Remote-
Verbindung vom Stationsrechner aus installiert werden.
Im Folgenden werden beide Installationsmöglichkeiten beschrieben.
6.1 Software direkt auf Vision-Rechner installieren
VORSICHT
Die Stationssoftware darf nicht auf dem Stationsrechner laufen, während die jeweilige
Software auf den Vision-Rechner installiert wird!
HINWEIS
Die Installationsdauer beträgt ca. 20 Minuten.
► Loggen Sie sich am Vision-Rechner unter der Benutzerkennung ASM_Admin ein.
► Legen Sie die Installations-DVD in das Laufwerk ein.
► Öffnen Sie den Windows Explorer und starten Sie unter Laufwerk E: die setup.exe mit
Doppelklick.
Stationssoftware 709.1 / Installationsanleitung Ausgabe 05/2016 Edition
35
6.1.1 Zusätzlichen Vision-Rechner auswählen
Der Dialog SIPLACE Choice Center wird geöffnet.
Abbildung 6-1: Dialog "SIPLACE Choice Center"
► Klicken Sie auf die Schaltfläche Additional VISIONPC.
Der folgende Dialog wird geöffnet:
Abbildung 6-2: Rechner / Software auswählen
► Klicken Sie auf die Schaltfläche VISIONPC for COPLAN, um die Koplanrechner-
Software zu installieren.
Oder:
► Klicken Sie auf die Schaltfläche VISIONPC for BulkFeeder X, um die Fördererrechner-
Software zu installieren.
