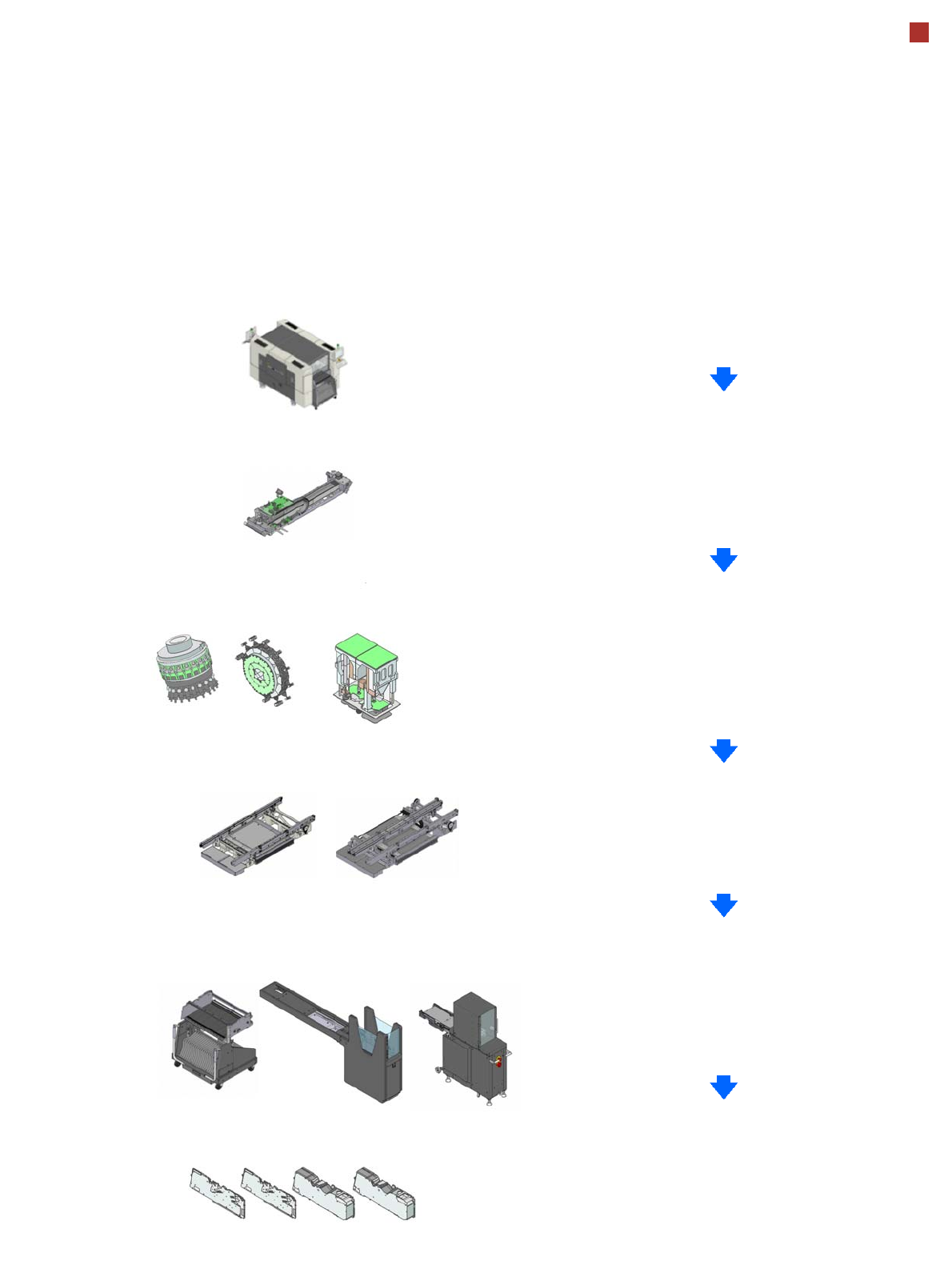

Modulares Maschinenkonzept
Schritt 1: Automat ohne Portal SIPLACE SX+
Schritt 2: Auswahl der Portale
SIPLACE SX1 mit einem Portal
SIPLACE SX2 mit zwei Portalen
Schritt 3: Auswahl der Bestückköpfe
SpeedStar (C&P20 P)
MultiStar (CPP)
TwinStar (TH)
Schritt 4: Auswahl des Transports
Einfachtransport
Flexibler Doppeltransport
Schritt 5: Auswahl der BE-Zuführung
BE-Wagen SIPLACE SX
JTF-M
WPC5 oder WPC6
Schritt 6: Auswahl der Zuführmodule
X-Gurtzuführmodule
Linear Dipping Unit 2 X
Label Presenter
MeasuringFeeder X
SIPLACE PowerConnector X
Kundenspezifische Sonder-Förderer
10
Modulares Maschinenkonzept

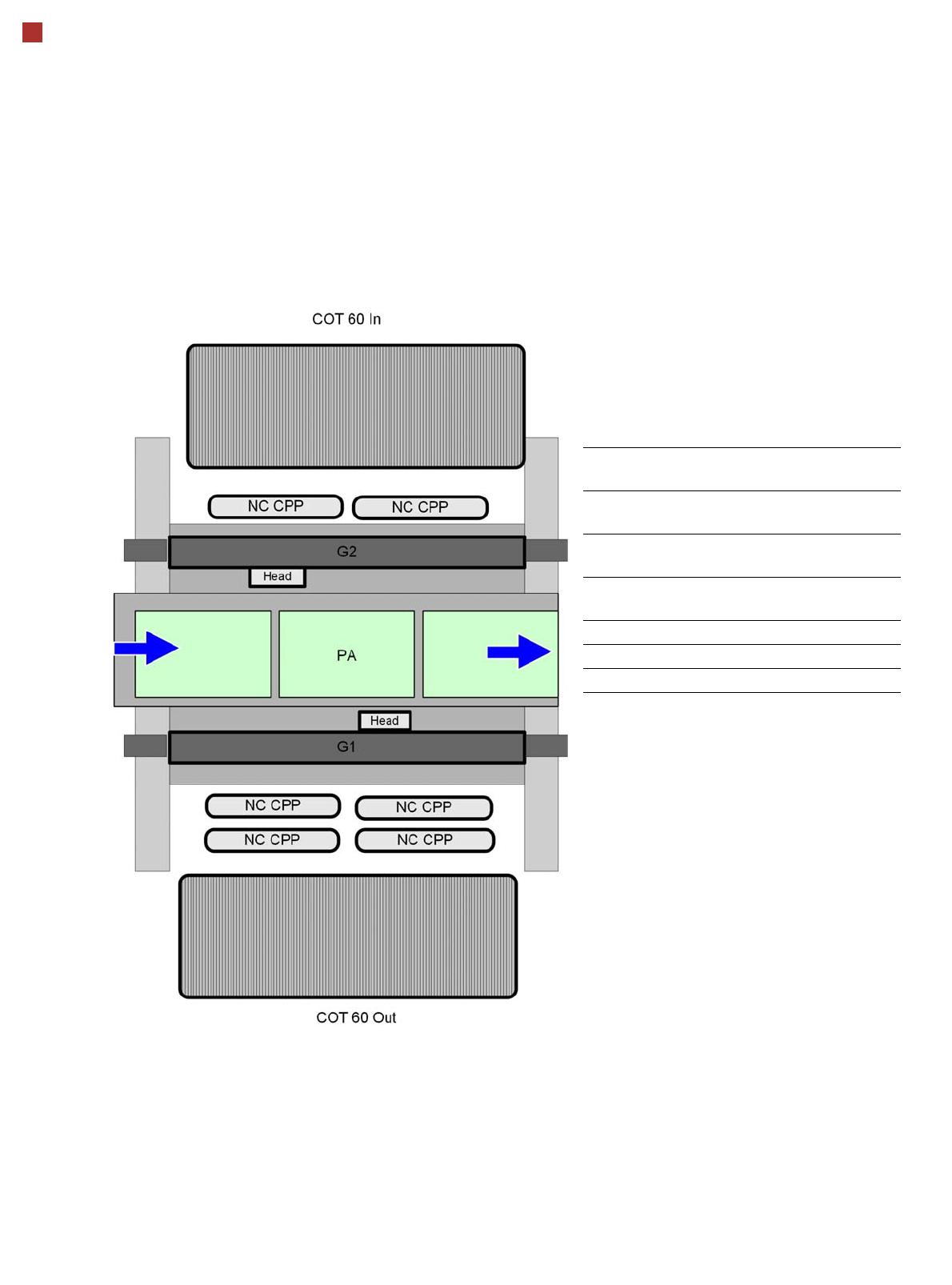

Beispiel SIPLACE SX2
HINWEIS: Die möglichen Kopfkonfiguration
finden Sie in Abschnitt Maschinenleistung ab
Seite 12.
COT 60 In BE-Wagen mit 60 Spuren
an der inneren Position
COT 60 Out BE-Wagen mit 60 Spuren
an der äußeren Position
Head Bestückkopf gem. mögli-
cher Kopfkonfigurationen
NC Pipettenwechsler gem.
Kopfkonfiguration
G1 Portal 1
G2 Portal 2
PA Bestückbereich
11
Modulares Maschinenkonzept

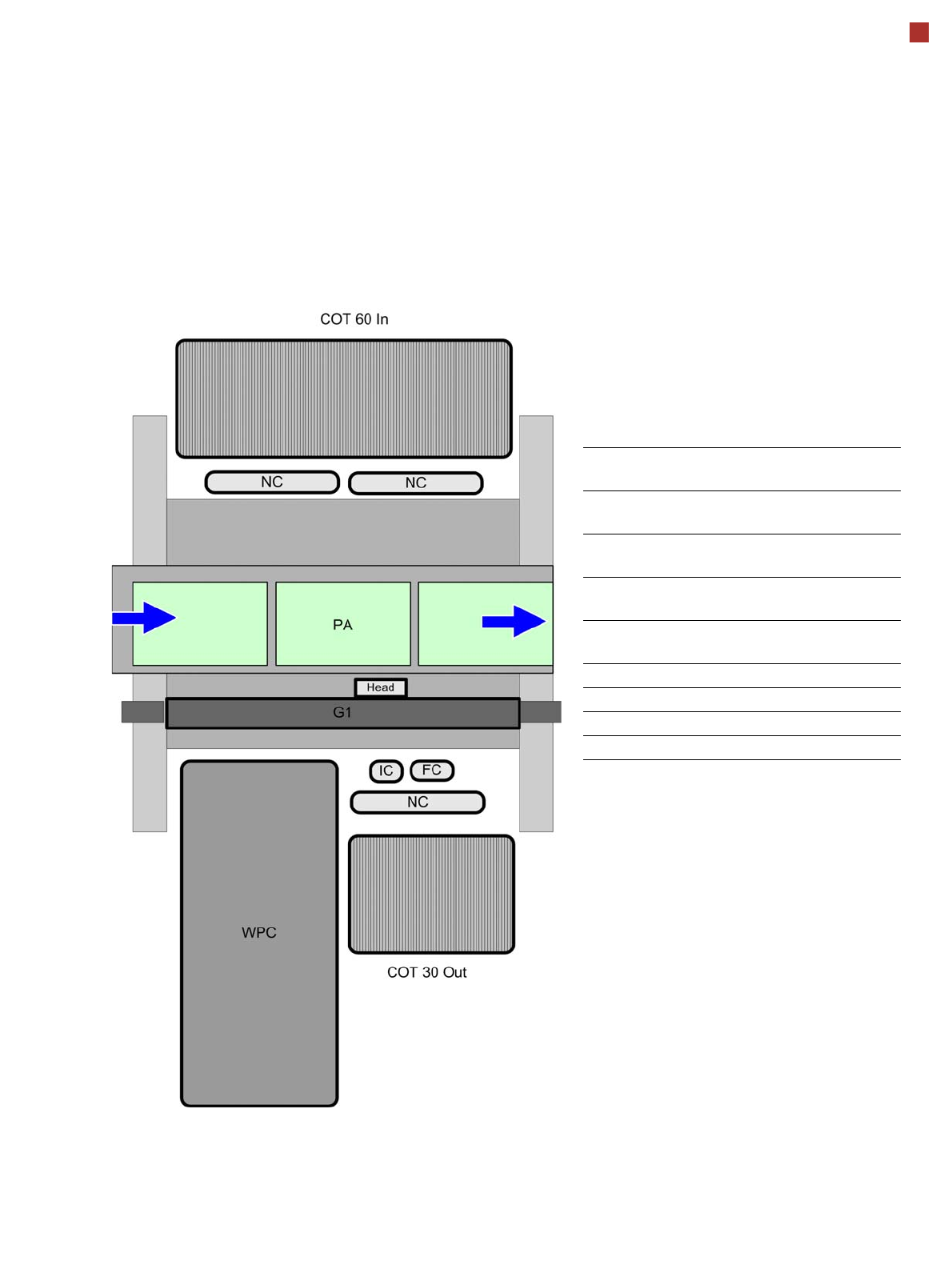

Beispiel SIPLACE SX1 mit WPC5/WPC6
HINWEIS: Die möglichen Kopfkonfiguration
finden Sie in Abschnitt Maschinenleistung ab
Seite 12.
COT 30 Out BE-Wagen mit 30 Spuren
an der äußeren Position
COT 60 In BE-Wagen mit 60 Spuren
an der inneren Position
WPC Waffle Pack Wechsler,
Typ 5 oder Typ 6
Head Bestückkopf gem. mögli-
cher Kopfkonfigurationen
NC Pipettenwechsler gem.
Kopfkonfiguration
IC Stationäre Kamera
FC Flip Chip Kamera
G1 Portal 1
PA Bestückbereich
