51 Technische Daten Abstandsmaße flexibler Doppeltransport Feste Transportwan ge auf der maximalen Position rechts a . Feste Transpor twange auf der maximalen Po sition links a . a) Das Maß ist abhängig von der Position …
51
Technische Daten
Abstandsmaße flexibler Doppeltransport
Feste Transportwange auf
der maximalen Position
rechts
a
.
Feste Transportwange auf
der maximalen Position
links
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Siehe Tabelle der einstellbaren Wangenposi-
tionen auf Seite 22. Alle Maße in mm.
52
Technische Daten

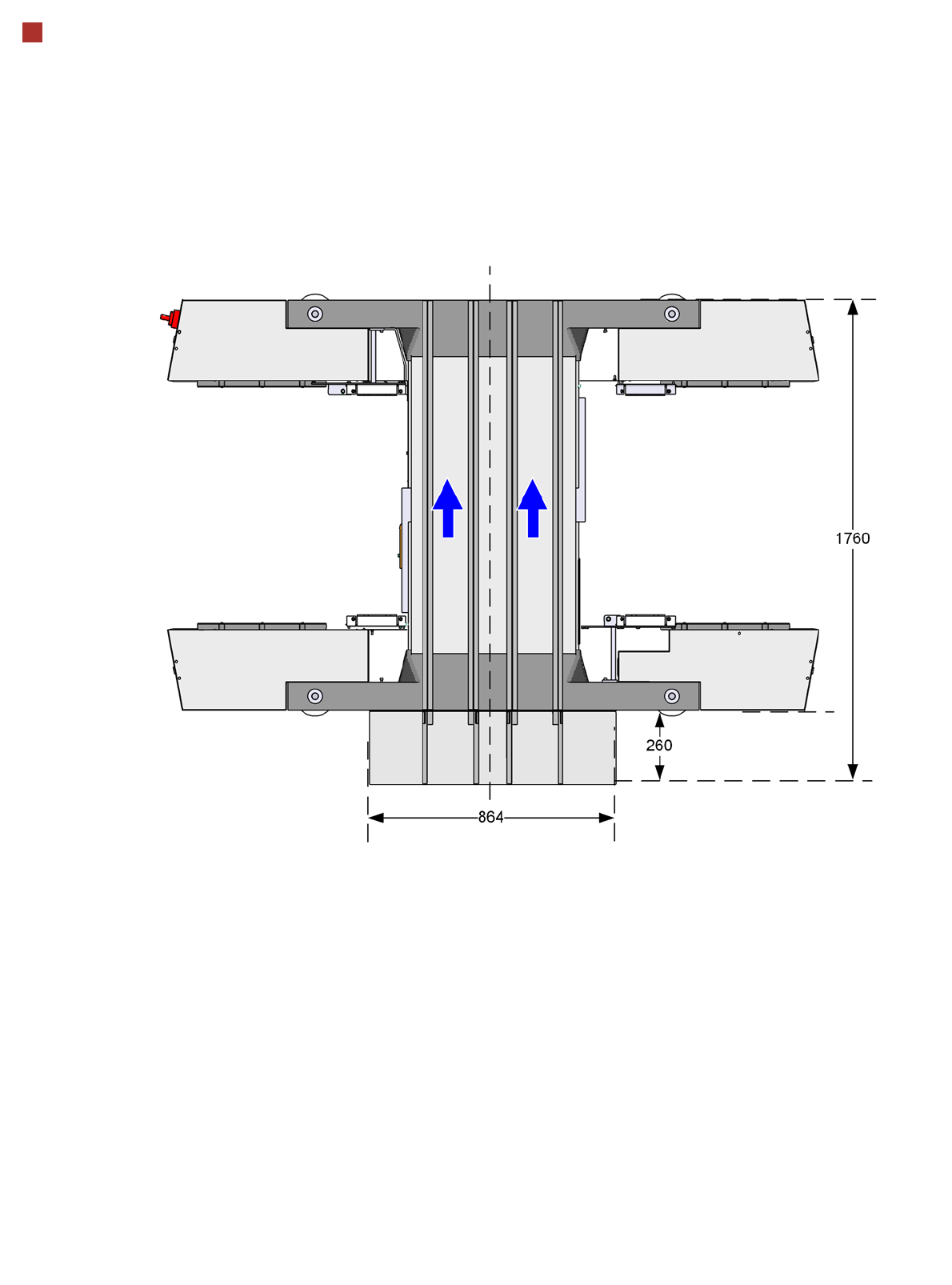

Abstandsmaße mit Eingabebandverlängerung
Alle Maße in mm.
