17
Bestückköpfe
Pipettenwechsler
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 P)
Pipettenwechsler für den SIPLACE MultiStar (CPP)
Pipettenwechsler für den SIPLACE TwinStar
Magazin für 20 Pipetten
des Typs 40xx
Magazin für 9 Pipetten
des Typs 28xx
Magazin für 20 Pipetten des Typs 20xx
Beschreibung
Pipettenwechsler steigern die Flexibilität der Bestückköpfe, wenn es um die Verarbeitung
unterschiedlicher Bauelemente geht. Rasch lässt sich die Pipettenkonfiguration an geänderte
Bestückaufträge anpassen. Exakt definierte Positionen und der tadellose Sitz der Pipette in
der Garage sorgen für eine minimale radiale Exzentrizität am Bestückkopf.
Die Pipettenwechsler sind mit einer Überwachungsschaltung ausgestattet. Sie prüft, ob die
Pipettenmagazine korrekt auf dem Träger sitzen. Darüber hinaus erkennt der Pipettenwechs-
ler an der Kodierung, ob es sich um Magazine für 10xx, 20xx oder 28xx-Pipetten handelt.
18
Bestückköpfe
Pipettenwechsler
Technische Daten
Hinweis: Bei Verwendung der Option Smart Pin Support reduziert sich die maximale Anzahl der
Pipettenwechsler-Magazine.
Pipettenwechsler für den SIPLACE SpeedStar
Anzahl der Magazine 4
a
a) Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
Anzahl der Pipettengaragen 80
Standardkonfiguration 4 Magazine mit 80 Pipettengaragen
Pipettentypen 40xx
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine 4
a
Anzahl der Pipettengaragen 69
Standardkonfiguration 3 Magazine mit 60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Pipettentypen 20xx, 28xx
Pipettenwechsler für den SIPLACE TwinStar
Anzahl der Magazine max. 8 Magazine für max. 16 Pipettengaragen
Anzahl der Pipettengaragen frei konfigurierbar
Standardkonfiguration 3 Magazine mit je zwei Pipettengaragen
1 Magazin mit einer Pipettengarage
Pipettentypen 4xx mit Adapter
5xx (Standard)
9xx mit Adapter
Sonderpipette, Greifer
19

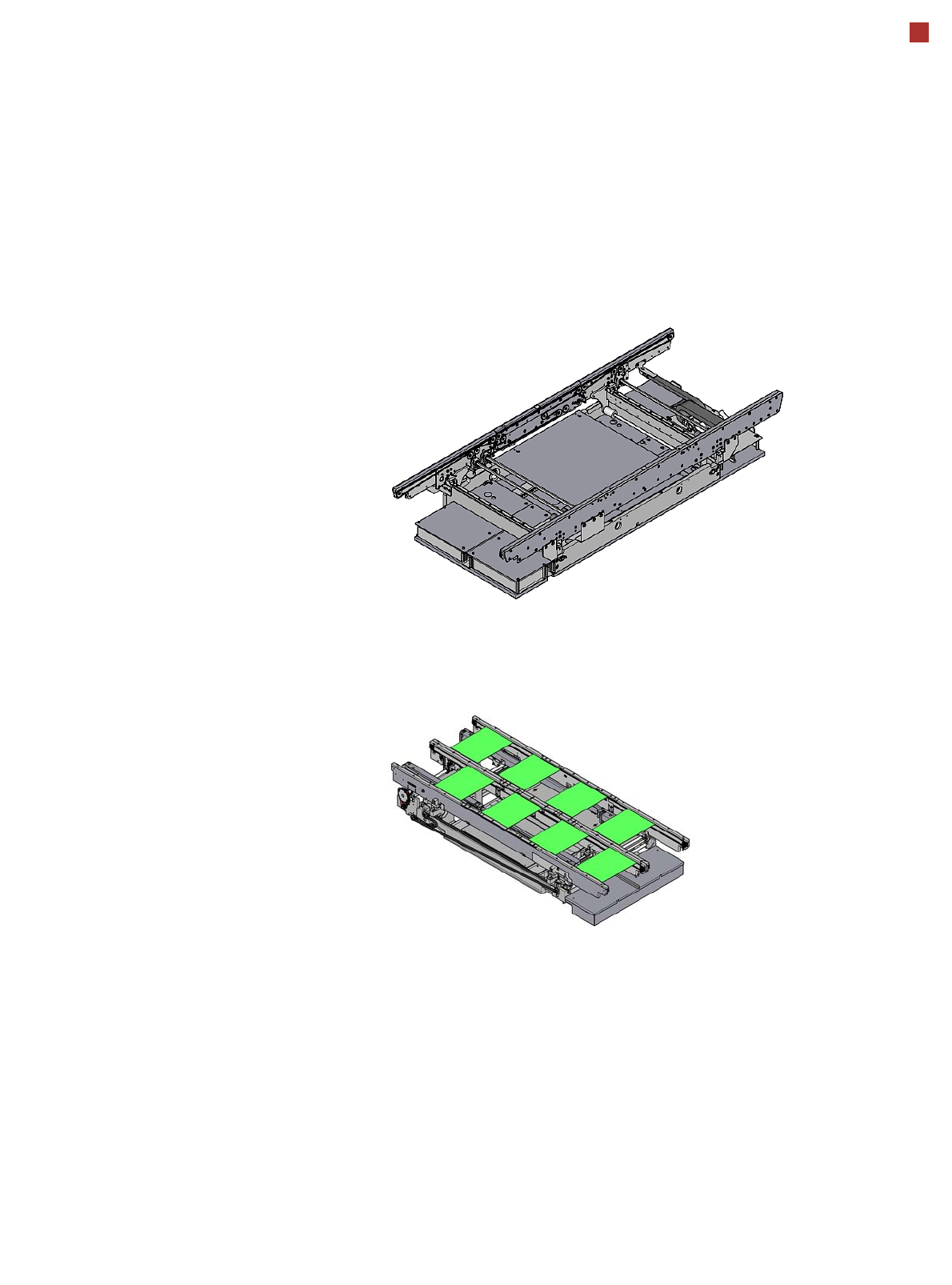

Leiterplattentransport
Einfach- und Doppeltransport
Einfachtransport
Beim Einfachtransport wer-
den Leiterplatten auf einer
Transportspur hintereinan-
der in den Bestückautoma-
ten gefahren und bestückt.
Die Transportvariante eignet
sich insbesondere für sehr
breite Leiterplatten.
Flexibler Doppeltransport
Der flexible Doppeltransport
besitzt zwei elektrisch und
mechanisch voneinander
unabhängige Transportspu-
ren. Die festen Transport-
wangen sind standardmäßig
beide "außen". Optional kön-
nen die festen Transportseite
rechts/rechts oder links/links
gewählt werden. Optional
lässt sich der LP-Dop-
peltransport auch als Ein-
fachtransport betreiben.
Beim Doppeltransport-
Modus werden zwei Leiter-
platten entweder gleichzeitig
(synchroner Betrieb) oder
abwechselnd (asynchroner
Betrieb) in den Bestück-
automaten gefahren und
bestückt. Damit wird die
Bearbeitung von Ober- und
Unterseite einer Leiterplatte
in einer Linie ermöglicht.
Einfachtransport
Flexibler Doppeltransport
