30
Bauelementebereitstellung
Alternative SIPLACE Module
SIPLACE MeasuringFeeder X
Beschreibung
Der SIPLACE
MeasuringFeeder X dient
dazu die Bestückung von fal-
schen Bauteilen zu verhin-
dern, indem die elektrischen
Werte der aufgerüsteten
Bauteile verifiziert werden.
Auf diese Weise können
Fehler in der Rüstung, wie
z.B. verwechselte Bauteil-
gurte, falsch etikettierte Bau-
teilrollen oder Bauteilrollen
mit gefälschten, nicht funkti-
onsfähigen Bauteilen, ent-
deckt werden.
Der SIPLACE
MeasuringFeeder X kann
selbst keine Bauteile zufüh-
ren, sondern Bauteile die auf
dem Bauteiltisch, in her-
kömmlichen Gurtzuführ-
modulen aufgerüstet sind,
messen. Dazu werden alle
Bauteile für die ein elektri-
scher Wert in SIPLACE Pro
hinterlegt ist, vom Bestück-
kopf abgeholt und über zwei
Kontakte im SIPLACE
MeasuringFeeder X die
relevanten Werte ermittelt.
Der SIPLACE
MeasuringFeeder X ist in
der Lage, Kondensatoren,
Widerstände und Induktivitä-
ten sowie Dioden zu mes-
sen.
Gemessen werden können
zwei-polige Bauteile, die
Anschlussflächen auf der
Unterseite des Bauteils
haben und eine Größe von
mindestens (L x B)
0,6 mm x 0,3 mm bis
6 mm x 3,2 mm haben. Bei
Kondensatoren kann die
Kapazität, bei Widerständen
der elektrische Widerstand
und bei Induktivitäten die
Induktivität bestimmt wer-
den. Bei Dioden kann nur die
Sperrichtung und damit die
Polarität überprüft werden.
Wertebereiche von Bauelemente die gemessen werden können:
Bauelemente-Typ Messbereich Messtoleranz
Kondensatoren 1 pF - 100µF (Standard)
100 nF - 500µF (gepolt)
± 5%
Widerstände 100 mOhm - 1MOhm ± 5%
Dioden Durchlass-Spannung 0,2 - 4 V Polaritäts-Prüfung
Induktoren 1µH - 1mH ± 15%
SIPLACE MeasuringFeeder X
Kontakt-Modul
31
Bauelementebereitstellung
Halterungen für Flächenmagazine
Mit der Halterung für Flä-
chenmagazine können Sie
sehr schnell Bauelemente
auf Flächenmagazinen be-
reitstellen. Ist die Halterung
für Flächenmagazine nicht
vorhanden, können Sie alle
60 Förderer-Spuren des SX
Wechseltisch verwenden.
Um die Halterung für Flä-
chenmagazine auf dem SX
Wechseltisch einzusetzen,
muss die Maschine mit
einem modifizierten Gurtleit-
kanal ausgerüstet sein.
Technische Daten Flächenmagazine
Stellplatzbelegung auf dem
BE-Wagen der SIPLACE SX1/SX2
26
Stellmöglichkeiten an den Bestückautomaten
SIPLACE SX2
SIPLACE SX1
Stellplätze 1 und 2
Stellplatz 1
Bestückkopfspektrum TwinStar, MultiStar
Max. Flächenmagazinhöhe
inklusive BE
MultiStar
TwinStar
11,5 mm
25 mm
32
Bauelementebereitstellung

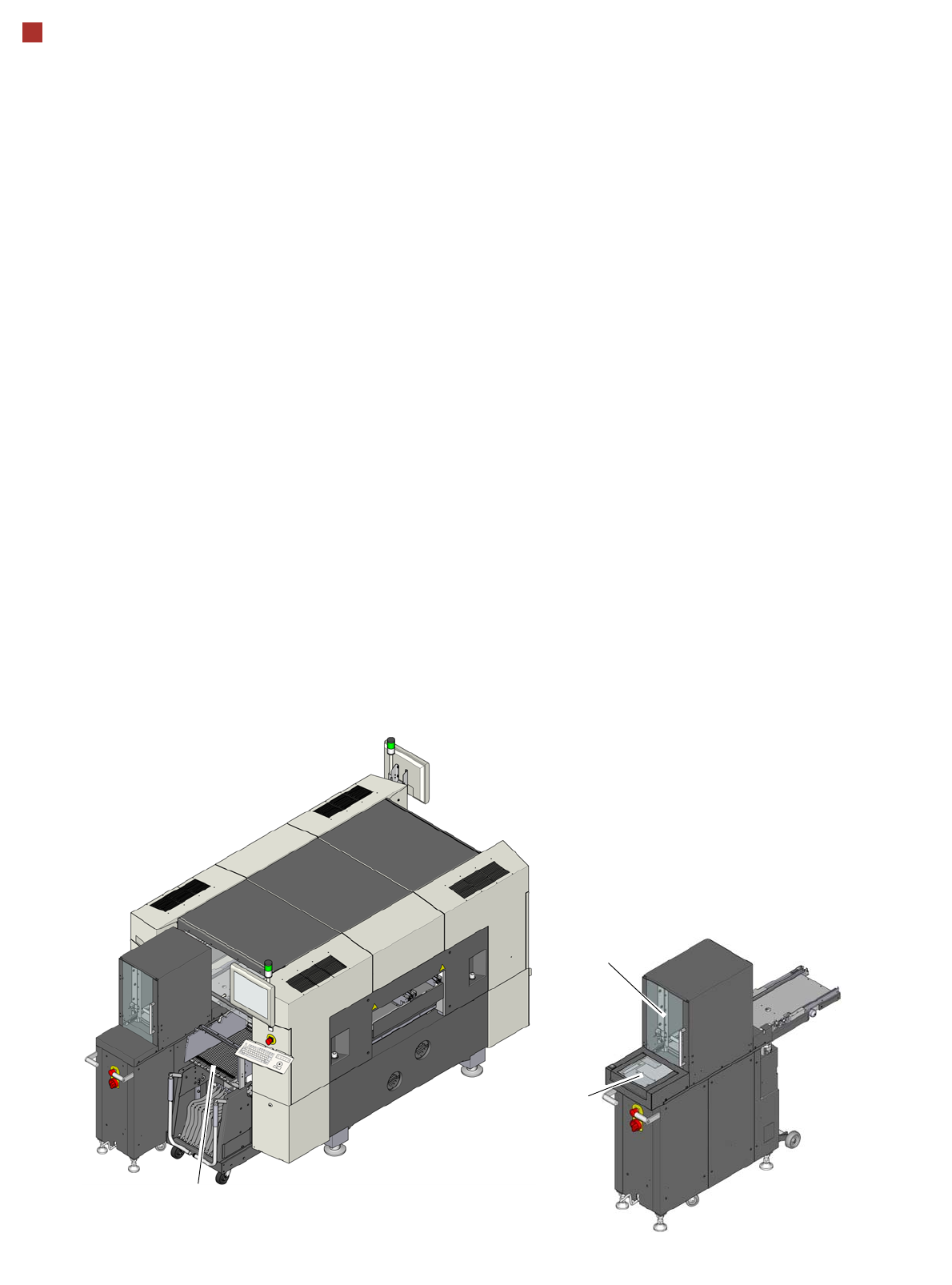

Waffle Pack Wechsler (WPC5/WPC6)
Sollen für den Bestückpro-
zess Bauelemente in mehre-
ren Flächenmagazinen
bereitgestellt werden, emp-
fiehlt sich ein automatischer
Magazinwechsel mit Hilfe
eines Waffle Pack Wechslers
(WPC5 oder WPC6).
Für einen weg- und zeitopti-
mierten Arbeitsablauf wird
die Rüstung des WPC exakt
auf die Bestückreihenfolge
abgestimmt.
Der Magazinspeicher mit
Flächenmagazinen verfährt
in vertikaler Richtung, bis
das gewünschte Magazin im
Zugriffsbereich der
Zuführachse liegt.
Die horizontale Zuführachse
transportiert das Flächen-
magazin vom Turm in den
Zugriffsbereich des Bestück-
kopfes. Das erste Magazin
wird bereitgestellt, sobald
eine LP in den LP-Transport
einfährt und gültige Nutzen
und Rüstdaten vorliegen.
Alle Magazinwechsel erfol-
gen zeitneutral während des
Bestückprozesses. JEDEC-
Magazine lassen sich ohne
Maschinenstillstand nachfül-
len. Fehlerhafte Bauele-
mente werden in das
ursprüngliche Magazin
zurückgelegt.
Der Waffle Pack Wechsler
kann nicht zusammen mit
dem SpeedStar (C&P20 P)
verwendet werden.
WPC6
Der WPC6 verfügt zusätzlich
über das Non-Stop Modul.
Dieses ermöglicht dem
Benutzer das Nachfüllen von
Flächenmagazinen während
dem Betrieb. Über das Non-
Stop Modul kann während
dem Betrieb die Belade-
klappe geöffnet und Flächen-
magazine eingelegt werden.
Stellplatz für den BE-Wagen mit
30 Spuren neben dem WPC.
Magazinspeicher
WPC5
Non-Stop Modul
WPC6
