47 Technische Daten Abmessungen des Automaten Schwerpunkt des Automaten X = 0 mm Y = 0 mm Z = 738,5 mm
46
Technische Daten
Maße und Aufstellbedingungen
Länge des Automaten
mit Eingabebandverlängerung
1500 mm
1760 mm
Breite
a
des Automaten
über die beiden angedockten BE-Wagen und Handgriffe unten
inkl. Monitore und Tastaturen
a) 1 BE-Wagen innen und 1 BE-Wagen außen mit Griffen nach unten geklappt.
2475 mm
2854 mm
Höhe des Automaten
mit Meldeleuchte
mit aufgeklappten Schutzhauben
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
max. 1765 mm
1980 mm
2010 mm
2030 mm
Bodenfreiheit des Automaten
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Gewicht
b
SX1 mit 2x BE-Wagen 60
SX1 mit 2x BE-Wagen 60 (vollgerüstet)
SX2 mit 2x BE-Wagen 60
SX2 mit 2x BE-Wagen 60 (vollgerüstet)
b) 1 BE-Wagen innen, 1 BE-Wagen außen und Einfachtransport.
2482 kg
2806 kg
2532 kg
2856 kg
Stellfläche
a
SIPLACE SX1/SX2 mit 2 BE-Wagen 60 3,71 m²
Flächenlast
b
Bei der Berechnung der Flächenlast wurde ein zusätzlicher
Arbeitsraum von 0,5 m auf jeder Maschinenseite berücksichtigt.
SIPLACE SX1
SIPLACE SX2
6,1 kN/m²
6,2 kN/m²
Flächenlast
b
Bei der Berechnung der Flächenlast wurde ein zusätzlicher
Arbeitsraum von 1,0 m auf jeder Maschinenseite berücksichtigt.
SIPLACE SX1
SIPLACE SX2
4,7 kN/m²
4,8 kN/m²
Anzahl der Maschinenfüße 4
Maximale Geräuschentwicklung 75 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30% bis 75%
(Im Mittel nicht höher als 45%, sodass Kon-
densation an der Maschine auf jeden Fall
ausgeschlossen ist.)
47
Technische Daten
Abmessungen des Automaten
Schwerpunkt des Automaten
X = 0 mm
Y = 0 mm
Z = 738,5 mm
48
Technische Daten

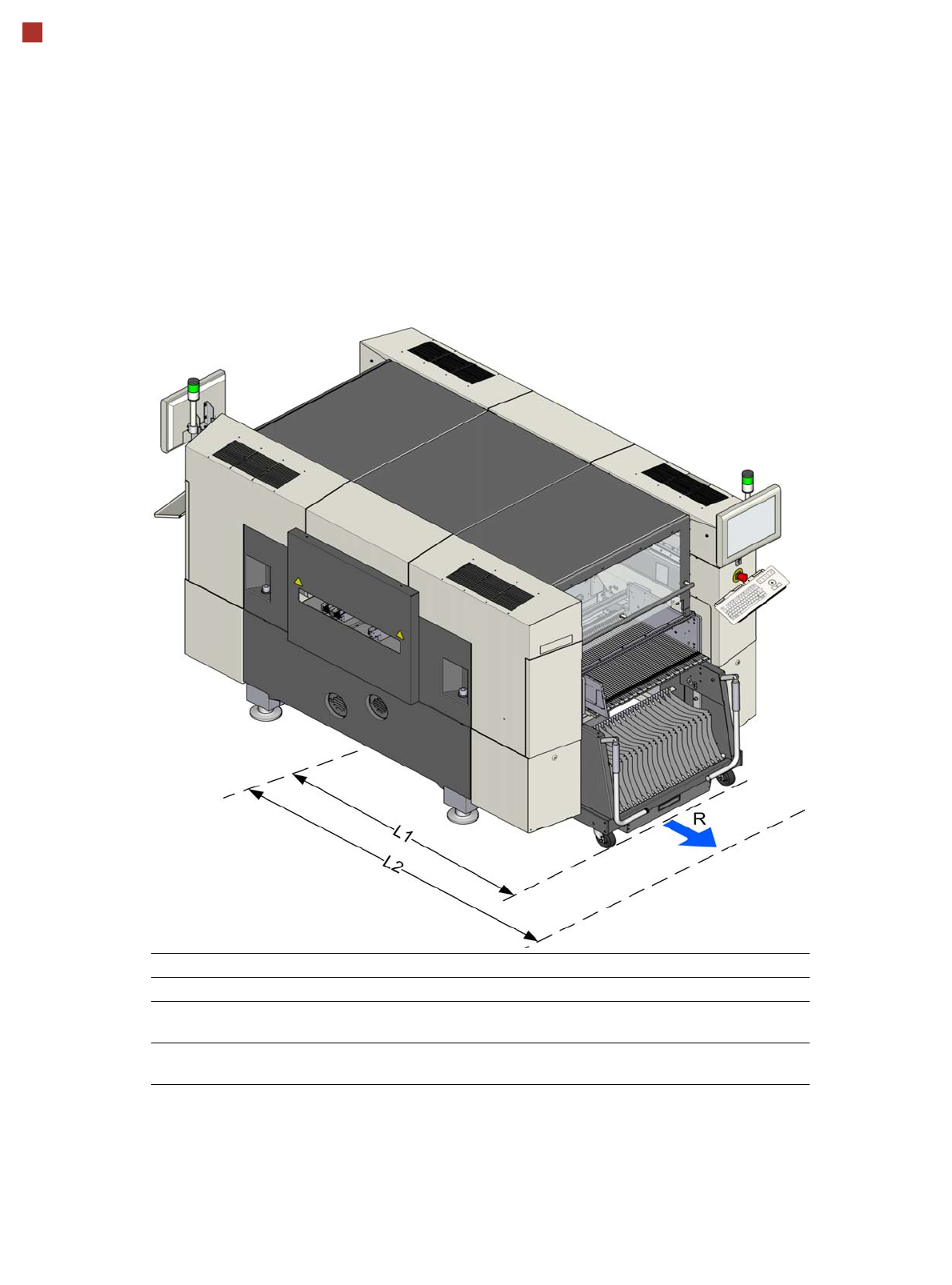

Rangierradien der BE-Wagen
Stellplatz 1 (außen) Stellplatz 2 (innen)
Rangierradius R 760 mm 760 mm
Abstand L1: Maschinenmitte zur
Außenkante BE-Wagen
1300 mm 1175 mm
Abstand L2: Maschinenmitte zur
Wand
2060 mm 1935 mm
