33
Bauelementebereitstellung
Waffle Pack Wechsler (WPC5/WPC6)
Technische Daten
Elektrische Anschlusswerte
Abmessungen des WPC5/WPC6
Länge x Breite
Höhe
bei 900 mm LP-Transporthöhe
bei 930 mm LP-Transporthöhe
bei 950 mm LP-Transporthöhe
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Gewicht WPC5
Grundausstattung (mit Kassetten und Flächenmagazinträgern)
Vollgesrüstet (mit Flächenmagazinträgern und Kassette mit Bauele-
menten)
ca. 270 kg
ca. 320 kg
Gewicht WPC6
Grundausstattung (mit Kassetten und Flächenmagazinträgern)
Vollgesrüstet (mit Flächenmagazinträgern und Kassette mit Bauele-
menten)
ca. 280 kg
ca.330 kg
Flächenlast des WPC5/WPC6 25 N/cm²
Gewicht des Flächenmagazinträgers 0,8 kg
Abmessungen des Flächenmagazinträgers (LxBxH) 360 mmx 260 mm x 6 mm
Abmessungen des Flächenmagazins (LxBxH) 347 mm x 235 mm x 15 mm
Höhe des Flächenmagazins inklusive Bauelement
Standard (alle Ebenen belegt)
WPC5
WPC6
Hohe Bauelemente
a
WPC5
b
WPC6
b
a) Ab Seriennummer B3xxx (WPC5) / C3xxx (WPC6)
b) 45 mm beziehen sich auf die Zuführachse (Bauelementhöhe + Höhe Flächenmagazin).
15 mm
15 mm
45 mm
45 mm
Teilung Ebene zu Ebene 17 mm (± 2 mm)
Speicherkapazität 28 Flächenmagazinträger
Wechselzeit für Flächenmagazinträger
über 1 Ebene
über 10 Ebenen
über 27 Ebenen
1,9 s
2,3 s
2,8 s
Anschlussspannung 3 x 200 V~ ± 10 %; 50/60 Hz (Japan)
3 x 208 V~ ± 10 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 10 %; 50/60 Hz
3 x 380 V~ ± 10 %; 50/60 Hz
3 x 400 V~ ± 10 %; 50/60 Hz (Europa)
3 x 415 V~ ± 10 %; 50/60 Hz
Nennscheinleistung 1,5 kVA
Nennwirkleistung 1,0 kW
Absicherung 3 x 10 oder 3 x 16 A
34
Bauelementebereitstellung
SIPLACE JTF-M
Der SIPLACE JTF-M ist ein
automatischer und schneller
Wechsler für Standard
JEDEC Flächenmagazine.
Bei den Bestückautomaten
SIPLACE SX1/SX2 kann
anstelle des BE-Wagens ein
SIPLACE JTF-M auf einem
festen Tisch installiert wer-
den. Der SIPLACE JTF-M
belegt einen festen Bereich
von Spuren auf dem festen
Tisch. Auf den freien Spuren
können Linear-Feeder, Glue-
Feeder oder LDU-X gerüstet
werden.
Der SIPLACE JTF-M bevor-
ratet bis zu 18 dünne oder 14
dicke JEDEC Flächenmaga-
zine (je nach Magazintyp) in
einer wechselbaren Kassette
und stellt diese selektiv
bereit. Dem Bestückautoma-
ten können somit verschie-
dene Bauelemente-Typen
mit einer variablen Flächen-
magazin-Wechselzeit zuge-
führt werden.

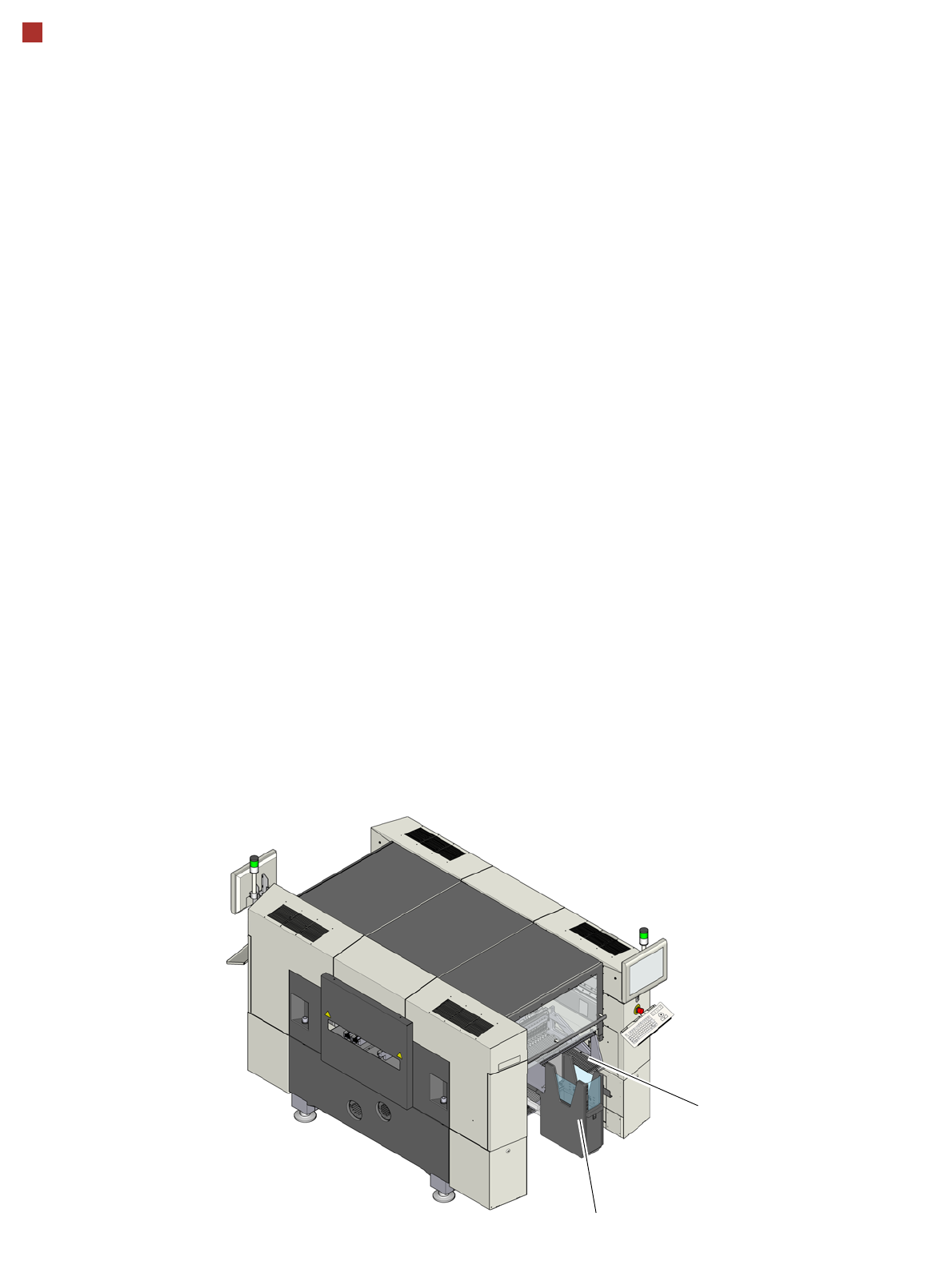

JTF-M
Fester
Bauelemente-Tisch
35
Bauelementebereitstellung
SIPLACE JTF-M
Technische Daten
SIPLACE JTF-M
Breite
177 mm
Höhe
587 mm
JEDEC Flächenmagazin Spezifikation
JEDEC Standard: 95-1 & IEC 60286-5
Speicherkapazität
Flächenmagazin dünn 18 JEDEC Flächenmagazine
Flächenmagazin dick 14 JEDEC Flächenmagazine
Flächenmagazin Wechselzeit
Einschub n nach n+1 3,5 Sekunden
Einschub 1 nach 18 10 Sekunden
Einschub 18 nach 1 8,9 Sekunden
Kassette
Abmaße ca. 330 mm x 150 mm x 230 mm
Max. Ladegewicht 2,7 kg (je 150 g bei 18 Einschüben)
Pneumatik
5,2 bar bis 9 bar
Druckluftverbrauch
< 28,3 NL/min.
