50 Technische Daten Abstandsmaße Einfachtransport Feste Transportwa nge auf der maximalen Position rechts a . Feste Transportwange auf der maximalen Position links a . a) Das Maß ist abhängig von der Position der festen …
49
Technische Daten
Rangierradien des WPC5/WPC6
Stellplatz 1 Stellplatz 2
Rangierradius R 750 mm 750 mm
Abstand L1: Maschinenmitte zu
WPC Außenkante
1860 mm 1860 mm
Abstand L2: Maschinenmitte zur
Wand
2610 mm 2610 mm
51
Technische Daten

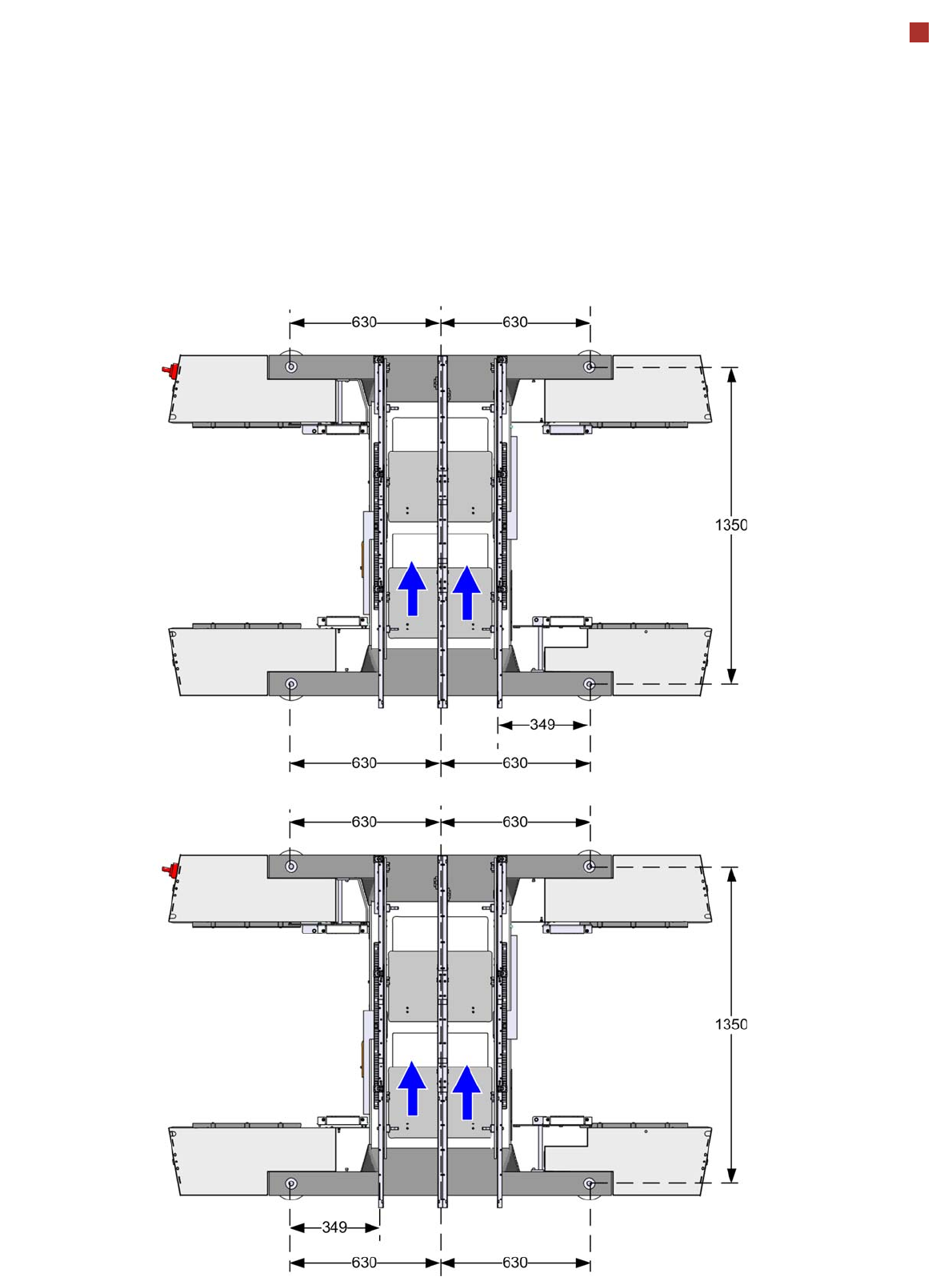

Abstandsmaße flexibler Doppeltransport
Feste Transportwange auf
der maximalen Position
rechts
a
.
Feste Transportwange auf
der maximalen Position
links
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Siehe Tabelle der einstellbaren Wangenposi-
tionen auf Seite 22. Alle Maße in mm.
