54 Technische Daten Abstandsmaße mit JTF-M a) Alle Maße in mm
54
Technische Daten

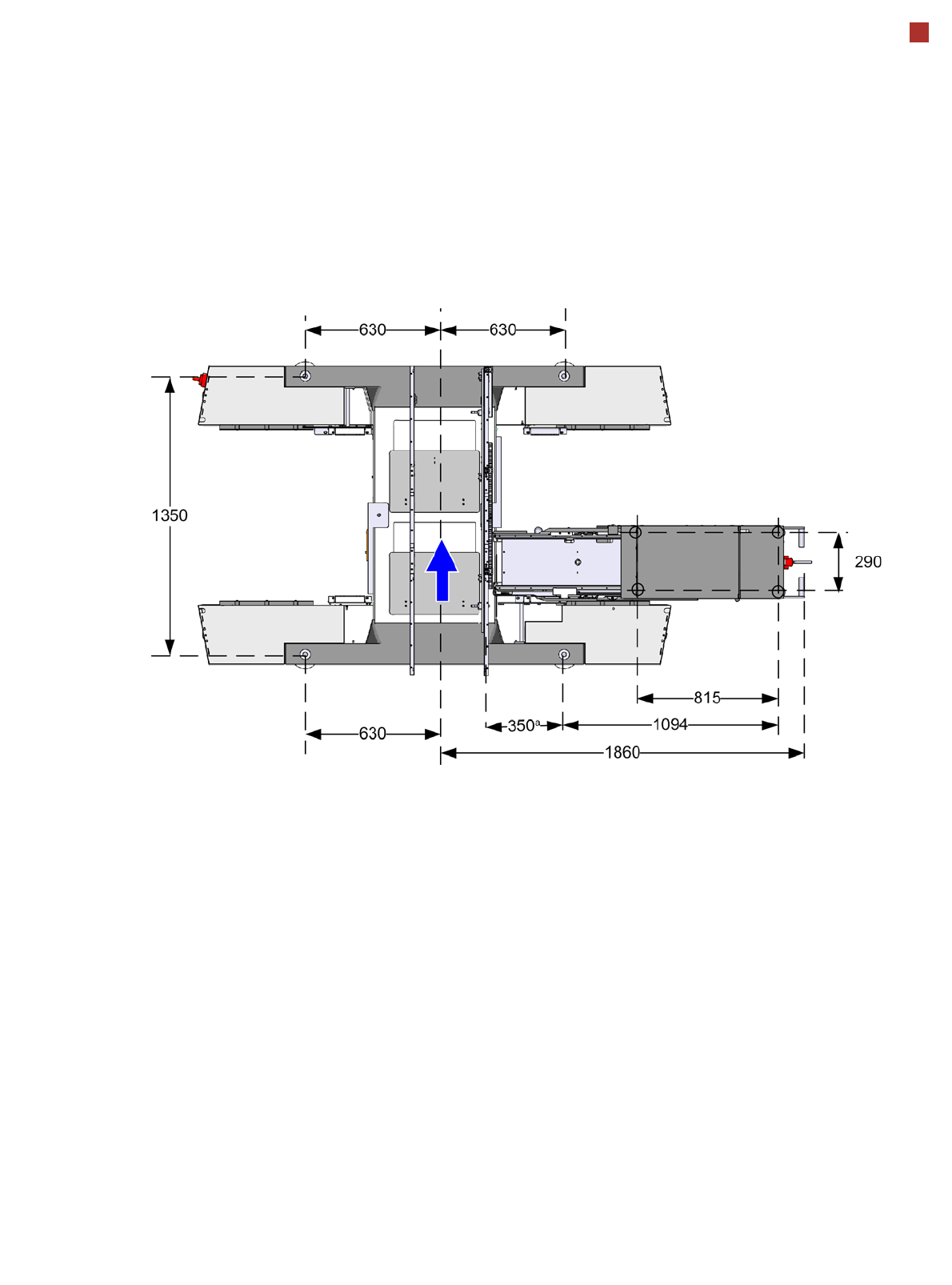

Abstandsmaße mit JTF-M
a) Alle Maße in mm
55
Technische Daten
Transport und Anlieferungskonfiguration
Beschreibung
Innerhalb Europas wird der
Automat auf einer stabilen
Holzpalette ausgeliefert.
Beim Versand nach Übersee
ist der Automat in einer Holz-
kiste verpackt.
Anlieferungskonfiguration
• Die Transportspur des Ein-
fachtransports ist auf eine
Breite von 210 mm einge-
stellt. Beim Doppeltrans-
port beträgt die vorein-
gestellte Breite von Spur 1
100mm, von Spur 2
210mm.
• Beide Tastaturen, die
Bedienkonsole und die
Monitore sind demontiert.
• Die Meldeleuchte ist
demontiert.
Transportmaße und Gewicht
Transportmittel
Zum Transport des Automaten in der Transportkiste benötigt
man einen Gabelstapler mit folgender Spezifikation:
Länge
Breite
Höhe
2630 mm
1840 mm
1880 mm
Gewicht
SX1/SX2
Versand Versand
innerhalb Europas nach Übersee
2500 kg 2800 kg
Gabellänge
Tragkraft
min. 1800 mm
min. 6000 kg
Ansatzpunkt
für den Gabelstapler
Ansatzpunkt
für den Gabelstapler
