Technische Daten
Abmessungen des Automaten
Schwerpunkt des Automaten
X = 0 mm
Y = 0 mm
Z = 738,5 mm
48
Technische Daten

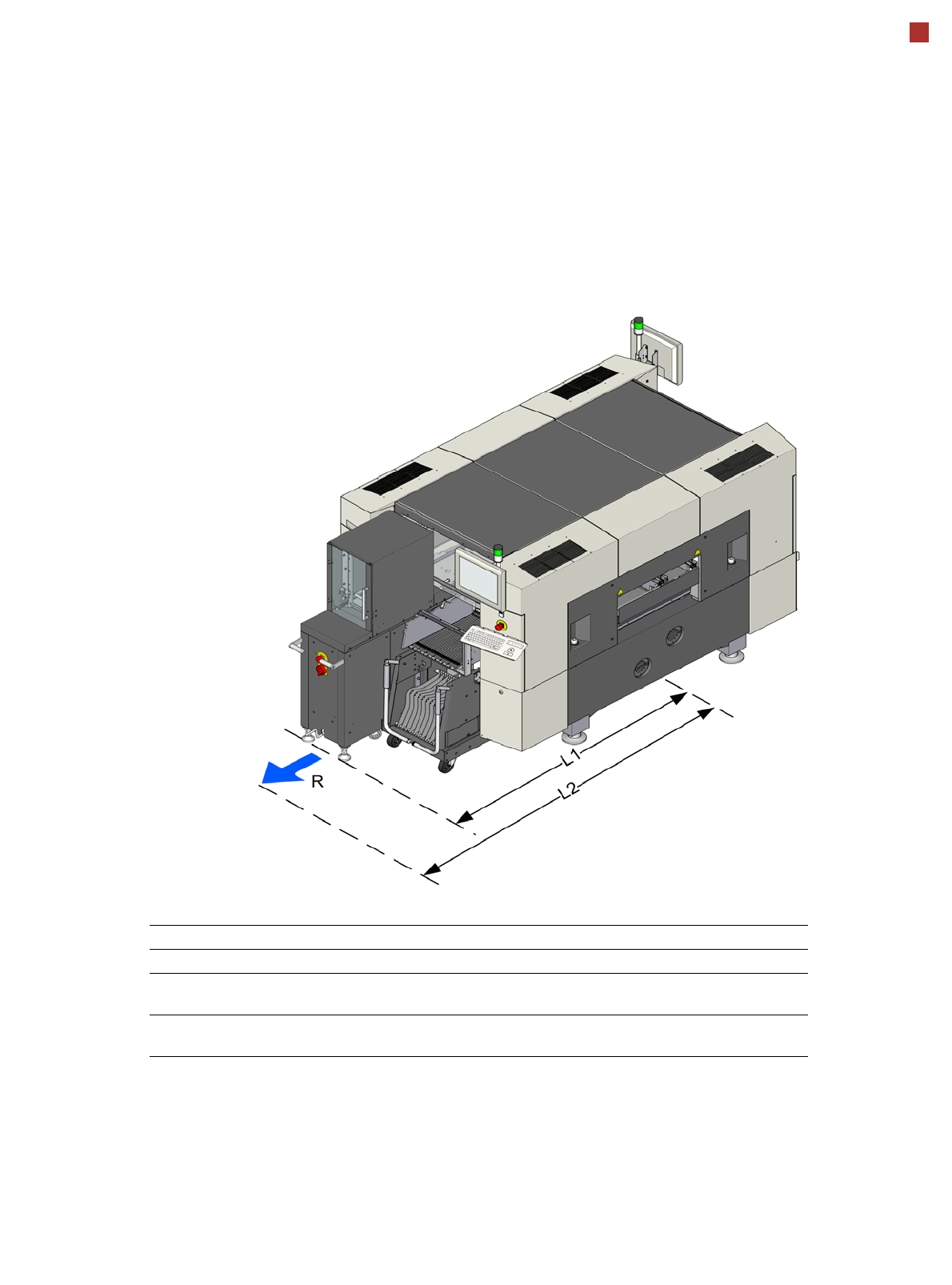

Rangierradien der BE-Wagen
Stellplatz 1 (außen) Stellplatz 2 (innen)
Rangierradius R 760 mm 760 mm
Abstand L1: Maschinenmitte zur
Außenkante BE-Wagen
1300 mm 1175 mm
Abstand L2: Maschinenmitte zur
Wand
2060 mm 1935 mm
49
Technische Daten
Rangierradien des WPC5/WPC6
Stellplatz 1 Stellplatz 2
Rangierradius R 750 mm 750 mm
Abstand L1: Maschinenmitte zu
WPC Außenkante
1860 mm 1860 mm
Abstand L2: Maschinenmitte zur
Wand
2610 mm 2610 mm
