16 Bestückköpfe SIPLACE TwinStar (TH) SIPLACE TwinStar (TH) mit BE-Kame ratyp 33 (Fine-Pitch Kamera) mit BE-Kame ratyp 25 (Flip-Chip Kame ra) BE-S pektrum a a) Beachten Sie bitte, dass das bes tückbare BE-Spektrum auch v…

100%1 / 64
15
Bestückköpfe
SIPLACE MultiStar (CPP)
SIPLACE MultiStar (CPP)
mit BE-Kameratyp 30 mit BE-Kamertyp 33
(stationäre Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 27 mm x 27 mm 0402 bis 50 mm x 40 mm
b
b) Bei Mehrfachmessung eine Diagonale von 69 mm möglich (z.B. 64 mm x 10 mm).
BE-Spezifikationen
max. Höhe
c
max. Höhe
d
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
c) CPP-Kopf: in niedriger Montageposition (stationäre BE-Kamera nicht möglich).
d) CPP-Kopf: in hoher Montageposition.
6,0 mm
8,5 mm
250 µm
100 µm
e
/ 200 µm
f
250 µm
e
/ 350 µm
f
140 µm
e
/ 200 µm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
g
e) für BE < 18 mm x 18 mm.
f) für BE ≥ 18 mm x18 mm.
g) 20 g im Modus „Pick&Place“
11,5 / 15,5 mm
h
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
g
Aufsetzkraft 1,0 - 15 N
h
h) Mit OSC-Paket
Pipettentypen 20xx, 28xx 20xx, 28xx
X/Y-Genauigkeit
i
i) Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 38 µm / 3 ± 30 µm / 3
Winkelgenauigkeit ± 0,20° / 3
j
, ± 0,38° / 3
k
j) BE-Abmessungen zwischen 6 mm x 6 mm und 27 mm x 27 mm.
k) BE-Abmessungen kleiner 6 mm x 6 mm.
± 0,12° / 3
Beleuchtungsebenen 5 6
16
Bestückköpfe
SIPLACE TwinStar (TH)
SIPLACE TwinStar (TH)
mit BE-Kameratyp 33
(Fine-Pitch Kamera)
mit BE-Kameratyp 25
(Flip-Chip Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Standards,
den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
0402 bis SO, PLCC, QFP, BGA, Sonder-
BE, Bare Die, Flip-Chip
0201 bis SO, PLCC, QFP, Sockel, Ste-
cker, BGA, Sonder-BE, Bare Die, Flip-
Chip, Shield
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
b
b) Bauelement plus Pipette oder Greifer.
25 mm / 50 mm
c
300 µm
150 µm
350 µm
200 µm
1,0mm x 0,5mm
55 mm x 45 mm (Einfachmessung)
bis zu
200 mm x 125 mm (Mehrfachmessung)
d
100 g bis 240 g
e
c) Nur mit SIPLACE Very High Force Twin Star (VHF TH)
d) Je nach Bauelemente-Abmessungen und Bauelemente-Zuführung gelten weitere Einschränkungen, die SIPLACE Pro au-
tomatisch berücksichtigt.
e) Bis 100 g Standard. Über 100 g mit reduzierten Beschleunigungen möglich. Ab 160 g nur mit dem SIPLACE Very High Force
Twin Star (VHF TH).
25 mm / 40 mm
c
250 µm
100 µm
140 µm
80 µm
0,6 mm x 0,3 mm
16 mm x 16 mm (Einfachmessung)
bis zu
55 mm x 55 mm (Mehrfachmessung)
d
100 g bis 240 g
e
Aufsetzkraft 1,0 N - 15 N
1,0 N - 30 N mit OSC-Paket
2,0 N - 70 N
c
2,0 N -100 N
f
f) Nur mit SIPLACE Very High Force Twin Star (VHF TH) und OSC Paket.
1,0 N - 15 N
1,0 N - 30 N mit OSC-Paket
2,0 N - 70 N
c
2,0 N -100 N
f
Pipettentypen
g
g) Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.
5xx (Standard)
20xx/28xx + Adapter
4xx + Adapter
9xx + Adapter
Greifer
5xx (Standard)
20xx/28xx + Adapter
4xx + Adapter
9xx + Adapter
Greifer
Pipettenabstand P&P Köpfe 70,8 mm 70,8 mm
X/Y-Genauigkeit
h
h) Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 26 µm / 3 ± 22 µm / 3
Winkelgenauigkeit ± 0,05° / 3 ± 0,05° / 3
Beleuchtungsebenen 6 6
17
Bestückköpfe

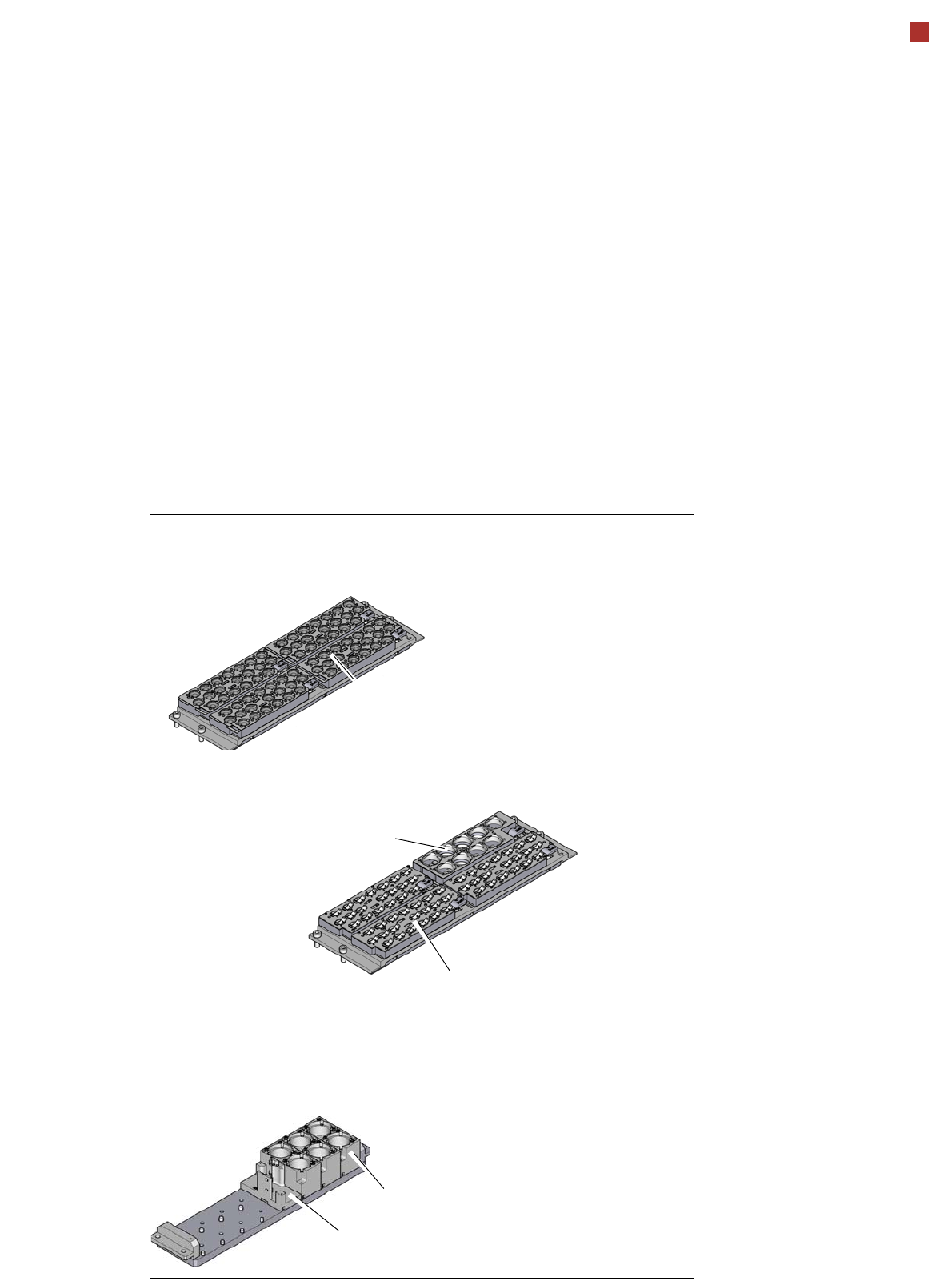

Pipettenwechsler
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 P)
Pipettenwechsler für den SIPLACE MultiStar (CPP)
Pipettenwechsler für den SIPLACE TwinStar
Magazin für 20 Pipetten
des Typs 40xx
Magazin für 9 Pipetten
des Typs 28xx
Magazin für 20 Pipetten des Typs 20xx
Beschreibung
Pipettenwechsler steigern die Flexibilität der Bestückköpfe, wenn es um die Verarbeitung
unterschiedlicher Bauelemente geht. Rasch lässt sich die Pipettenkonfiguration an geänderte
Bestückaufträge anpassen. Exakt definierte Positionen und der tadellose Sitz der Pipette in
der Garage sorgen für eine minimale radiale Exzentrizität am Bestückkopf.
Die Pipettenwechsler sind mit einer Überwachungsschaltung ausgestattet. Sie prüft, ob die
Pipettenmagazine korrekt auf dem Träger sitzen. Darüber hinaus erkennt der Pipettenwechs-
ler an der Kodierung, ob es sich um Magazine für 10xx, 20xx oder 28xx-Pipetten handelt.
