21
Leiterplattentransport
Bestückmodi
Synchroner Betrieb
Im synchronen Betrieb wer-
den zwei Leiterplatten gleich-
zeitig in die Bestückposition
transportiert. Sie werden als
gemeinsamer Nutzen bear-
beitet. Bei Produkten mit
stark unterschiedlichem
Bestückinhalt werden durch
die gemeinsame Optimie-
rung des gesamten Bestü-
ckinhalts beider Leiterplatten
Leistungssteigerungen
erzielt.
Asynchroner Betrieb
Im asynchronen Betrieb wird
immer eine Leiterplatte in
einer Transportspur
bestückt, während eine
andere in der zweiten Trans-
portspur in die Bestückposi-
tion gefahren wird. Damit
lässt sich die volle Transport-
zeit einsparen, was speziell
bei Leiterplatten mit geringer
Taktzeit zu einer erheblichen
Leistungssteigerung führt.
I-Placement
Höchste Bestückleistung
erzielt die SIPLACE Linie bei
Verwendung des I-Place-
ments. Hier arbeiten beide
Köpfe gleichzeitig und bestü-
cken völlig unabhängig von-
einander jeweils die
Leiterplatte auf der dazuge-
hörigen Transportseite.
Durch kurze Wege wird eine
nochmalige Leistungssteige-
rung erreicht.
Borrow Performance
Bei gleichzeitiger Produktion
von zwei Leiterplatten mit
unterschiedlichen Bestückin-
halt in einer Linie ist Borrow
Performance die perfekt
Ergänzung zum I-Placement.
In den Bestückungmaschi-
nen mit Borrow Performance
bestücken beide Bestück-
köpfe abwechselnd die
gleich Leiterplatte. Die Lei-
terplatte in der anderen
Transportspur wird einfach
durchtransportiert. Auf diese
Weise lässt sich für beide
Leiterplatten, trotz unter-
schiedlichen Bestückinhalt
die gleiche Zykluszeit erzie-
len.
22
Leiterplattentransport
I-Placement
Alternierender Bestückmodus
Alternierender oder
I-Placement Bestückmodus
Abstand äußere Transportkan-
ten: 562 mm, 2 Spuren, äußere
Transportkanten fest
Alternierender Bestückmo-
dus
Abstand äußere Transportkan-
ten: 562 mm, 2 Spuren, rechte
Transportkanten fest
a
Alternierender Bestückmo-
dus
Abstand äußere Transportkan-
ten: 560 mm, Doppeltransport
im Modus Einfachtransport,
rechte Transportkante fest
a
max. 260
Bewegliche Transportkante
Feste Transportkante
a) Dargestellt sind nur die Einstellungen mit fester rechter Transportkante. Auch die Einstellung mit fester linker
Transportkante ist möglich. Alle Maße in Millimeter.
max. 260
281
562
min. 35
281
179
max. 260
281
min. 35
max. 260
562
max. 460
Maschinenmitte
Maschinenmitte
Maschinenmitte
Einstellbare Wangenposition und max. LP Breite
Wangenposition Max. LP Breite Abstand der festen Wangen zueinander, für verschiedene Einstel-
lungen der festen Wangenposition.
Außen Rechts oder Links
234,2 mm 216 mm 468,4 mm 251,7 mm
254 mm 236 mm 508 mm 272 mm
259,7 mm 242 mm 519,4 mm 277,2 mm
268 mm 250 mm 536 mm 286 mm
268 mm SMEMA 250 mm 536 mm 285,5 mm
281 mm 260 mm 562 mm 299 mm
281 mm SMEMA 260 mm 562 mm 298,5 mm
Kundenspezifisch max. 260 mm max. 562 mm max. 299 mm
23

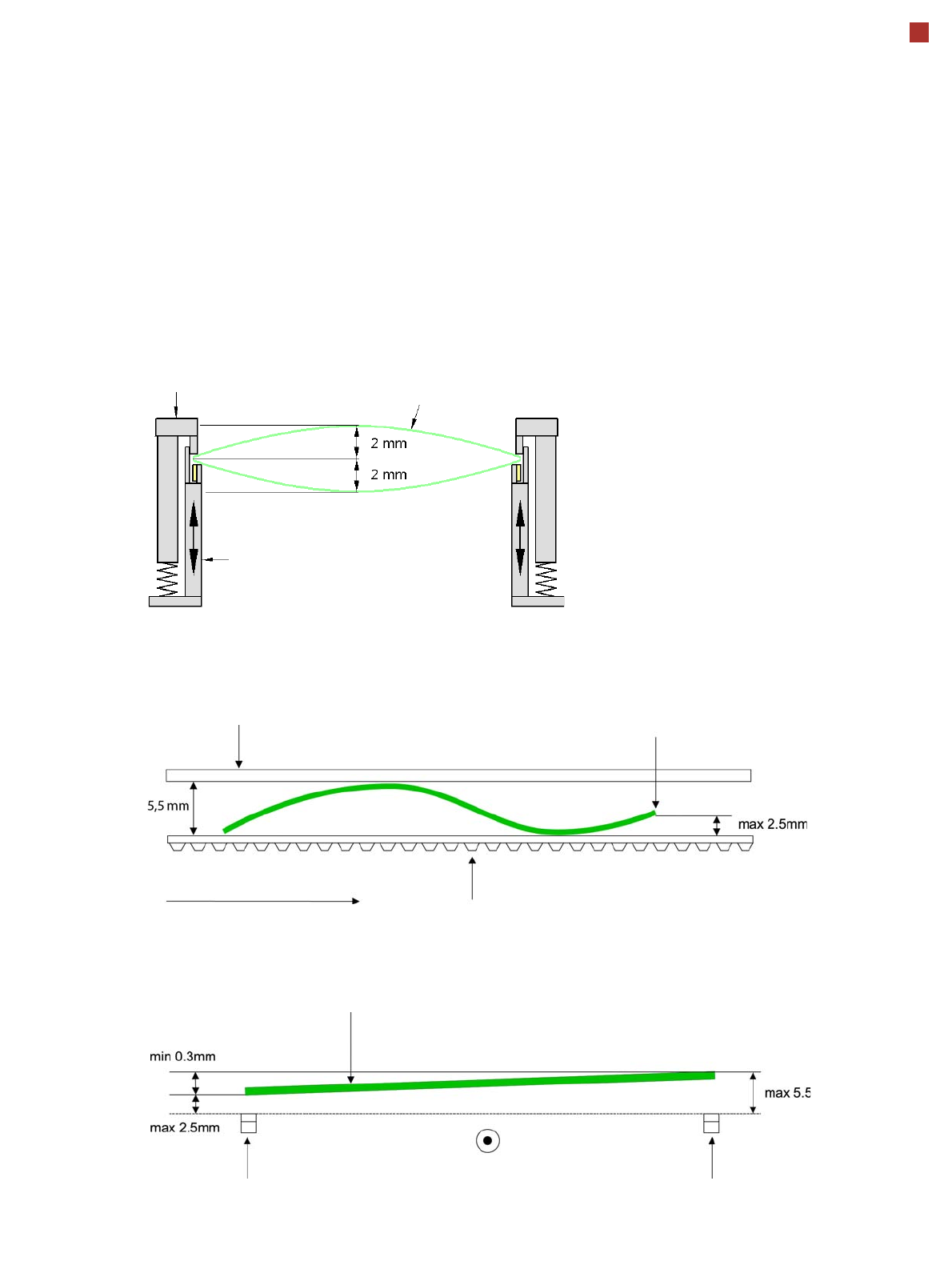

Leiterplattenwölbung
LP-Wölbung quer zur Transportrichtung
max. 1 % der LP-Diagonale, aber nicht
mehr als 2 mm
LP-Wölbung während des Transports
Feste Klemmkante
Bewegliche Klemmvorrichtung
LP
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm
Aufbiegung vordere Leiterplattenkante max. 2,5 mm
Linker Transportriemen
Rechter Transportriemen
LP-Transportrichtung
