A10011-ASM-T46-Spec-SX12V2_DMS.pdf - 第49页

49 Technische Daten Rangierradien des WPC5/WPC6 Stellplatz 1 Stellplatz 2 Rangierradius R 750 mm 750 mm Abstand L1: Maschinenmitte zu WPC Außenkante 1860 mm 1860 mm Abstand L2: Masch inenmitte zur Wa n d 2610 mm 2610 mm

100%1 / 64
48
Technische Daten
Rangierradien der BE-Wagen
Stellplatz 1 (außen) Stellplatz 2 (innen)
Rangierradius R 760 mm 760 mm
Abstand L1: Maschinenmitte zur
Außenkante BE-Wagen
1300 mm 1175 mm
Abstand L2: Maschinenmitte zur
Wand
2060 mm 1935 mm
49
Technische Daten
Rangierradien des WPC5/WPC6
Stellplatz 1 Stellplatz 2
Rangierradius R 750 mm 750 mm
Abstand L1: Maschinenmitte zu
WPC Außenkante
1860 mm 1860 mm
Abstand L2: Maschinenmitte zur
Wand
2610 mm 2610 mm
50
Technische Daten

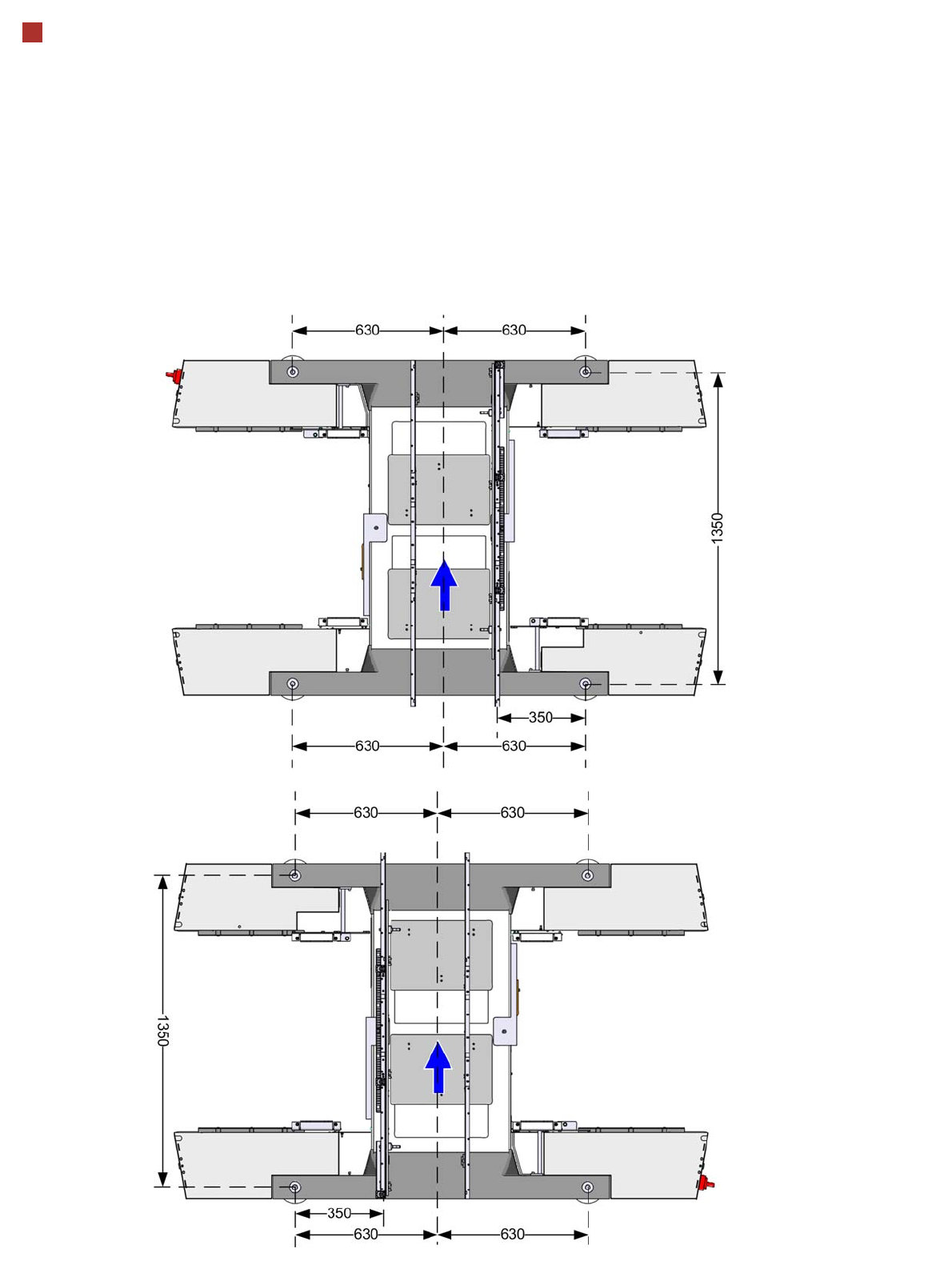

Abstandsmaße Einfachtransport
Feste Transportwange auf
der maximalen Position
rechts
a
.
Feste Transportwange
auf der maximalen Position
links
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Siehe Tabelle der einstellbaren Wan-
genpositionen auf Seite 22. Alle Maße in mm.
