14
Bestückköpfe
SIPLACE SpeedStar (C&P20 P)
SIPLACE SpeedStar (C&P20 P)
mit BE-Kameratyp 23 mit BE-Kameratyp 41
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
0201 (metrisch) bis 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Aufsetzkraft 1,3 N ± 0,5N (Standardwert)
0,5 N- 4,5 N
Touchless Placement
Pipettentypen 40xx 40xx
X/Y-Genauigkeit
b
b) Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 41µm / 3 ± 41µm / 3
Winkelgenauigkeit ± 0,5° / 3 ± 0,5° / 3
Beleuchtungsebenen 5 5
15
Bestückköpfe

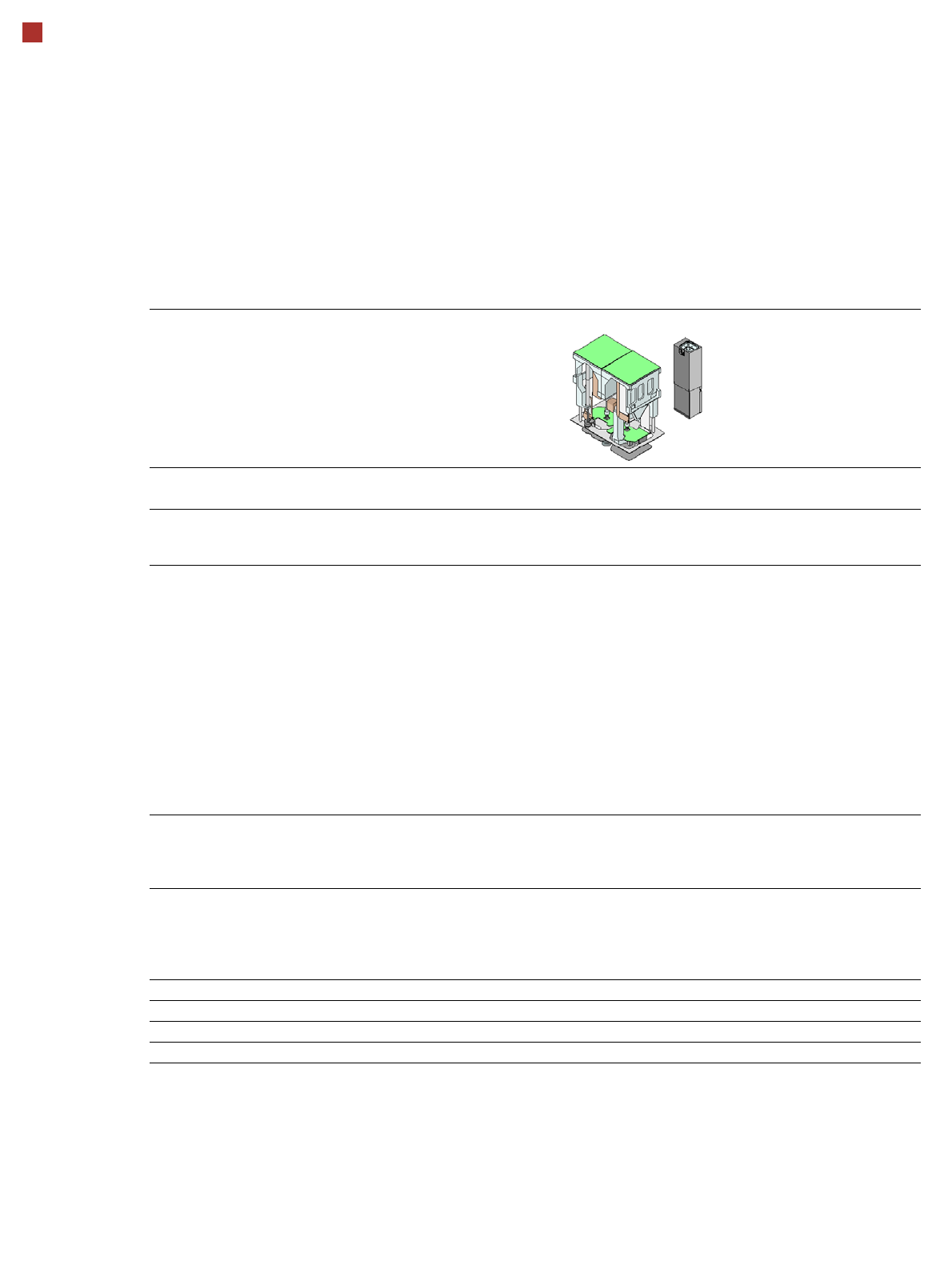

SIPLACE MultiStar (CPP)
SIPLACE MultiStar (CPP)
mit BE-Kameratyp 30 mit BE-Kamertyp 33
(stationäre Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 27 mm x 27 mm 0402 bis 50 mm x 40 mm
b
b) Bei Mehrfachmessung eine Diagonale von 69 mm möglich (z.B. 64 mm x 10 mm).
BE-Spezifikationen
max. Höhe
c
max. Höhe
d
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
c) CPP-Kopf: in niedriger Montageposition (stationäre BE-Kamera nicht möglich).
d) CPP-Kopf: in hoher Montageposition.
6,0 mm
8,5 mm
250 µm
100 µm
e
/ 200 µm
f
250 µm
e
/ 350 µm
f
140 µm
e
/ 200 µm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
g
e) für BE < 18 mm x 18 mm.
f) für BE ≥ 18 mm x18 mm.
g) 20 g im Modus „Pick&Place“
11,5 / 15,5 mm
h
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
g
Aufsetzkraft 1,0 - 15 N
h
h) Mit OSC-Paket
Pipettentypen 20xx, 28xx 20xx, 28xx
X/Y-Genauigkeit
i
i) Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 38 µm / 3 ± 30 µm / 3
Winkelgenauigkeit ± 0,20° / 3
j
, ± 0,38° / 3
k
j) BE-Abmessungen zwischen 6 mm x 6 mm und 27 mm x 27 mm.
k) BE-Abmessungen kleiner 6 mm x 6 mm.
± 0,12° / 3
Beleuchtungsebenen 5 6
16
Bestückköpfe
SIPLACE TwinStar (TH)
SIPLACE TwinStar (TH)
mit BE-Kameratyp 33
(Fine-Pitch Kamera)
mit BE-Kameratyp 25
(Flip-Chip Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Standards,
den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
0402 bis SO, PLCC, QFP, BGA, Sonder-
BE, Bare Die, Flip-Chip
0201 bis SO, PLCC, QFP, Sockel, Ste-
cker, BGA, Sonder-BE, Bare Die, Flip-
Chip, Shield
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
b
b) Bauelement plus Pipette oder Greifer.
25 mm / 50 mm
c
300 µm
150 µm
350 µm
200 µm
1,0mm x 0,5mm
55 mm x 45 mm (Einfachmessung)
bis zu
200 mm x 125 mm (Mehrfachmessung)
d
100 g bis 240 g
e
c) Nur mit SIPLACE Very High Force Twin Star (VHF TH)
d) Je nach Bauelemente-Abmessungen und Bauelemente-Zuführung gelten weitere Einschränkungen, die SIPLACE Pro au-
tomatisch berücksichtigt.
e) Bis 100 g Standard. Über 100 g mit reduzierten Beschleunigungen möglich. Ab 160 g nur mit dem SIPLACE Very High Force
Twin Star (VHF TH).
25 mm / 40 mm
c
250 µm
100 µm
140 µm
80 µm
0,6 mm x 0,3 mm
16 mm x 16 mm (Einfachmessung)
bis zu
55 mm x 55 mm (Mehrfachmessung)
d
100 g bis 240 g
e
Aufsetzkraft 1,0 N - 15 N
1,0 N - 30 N mit OSC-Paket
2,0 N - 70 N
c
2,0 N -100 N
f
f) Nur mit SIPLACE Very High Force Twin Star (VHF TH) und OSC Paket.
1,0 N - 15 N
1,0 N - 30 N mit OSC-Paket
2,0 N - 70 N
c
2,0 N -100 N
f
Pipettentypen
g
g) Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.
5xx (Standard)
20xx/28xx + Adapter
4xx + Adapter
9xx + Adapter
Greifer
5xx (Standard)
20xx/28xx + Adapter
4xx + Adapter
9xx + Adapter
Greifer
Pipettenabstand P&P Köpfe 70,8 mm 70,8 mm
X/Y-Genauigkeit
h
h) Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
± 26 µm / 3 ± 22 µm / 3
Winkelgenauigkeit ± 0,05° / 3 ± 0,05° / 3
Beleuchtungsebenen 6 6
