23 Leiterplattenwölbung LP-Wölbung quer zur Transp ortrichtung max. 1 % der LP-Diag onale, aber nicht mehr als 2 mm LP-Wölbung während des Transports Feste Klemmkante Bewegliche Klemmvorrichtung LP Feste Klemmkante Trans…
22
Leiterplattentransport
I-Placement
Alternierender Bestückmodus
Alternierender oder
I-Placement Bestückmodus
Abstand äußere Transportkan-
ten: 562 mm, 2 Spuren, äußere
Transportkanten fest
Alternierender Bestückmo-
dus
Abstand äußere Transportkan-
ten: 562 mm, 2 Spuren, rechte
Transportkanten fest
a
Alternierender Bestückmo-
dus
Abstand äußere Transportkan-
ten: 560 mm, Doppeltransport
im Modus Einfachtransport,
rechte Transportkante fest
a
max. 260
Bewegliche Transportkante
Feste Transportkante
a) Dargestellt sind nur die Einstellungen mit fester rechter Transportkante. Auch die Einstellung mit fester linker
Transportkante ist möglich. Alle Maße in Millimeter.
max. 260
281
562
min. 35
281
179
max. 260
281
min. 35
max. 260
562
max. 460
Maschinenmitte
Maschinenmitte
Maschinenmitte
Einstellbare Wangenposition und max. LP Breite
Wangenposition Max. LP Breite Abstand der festen Wangen zueinander, für verschiedene Einstel-
lungen der festen Wangenposition.
Außen Rechts oder Links
234,2 mm 216 mm 468,4 mm 251,7 mm
254 mm 236 mm 508 mm 272 mm
259,7 mm 242 mm 519,4 mm 277,2 mm
268 mm 250 mm 536 mm 286 mm
268 mm SMEMA 250 mm 536 mm 285,5 mm
281 mm 260 mm 562 mm 299 mm
281 mm SMEMA 260 mm 562 mm 298,5 mm
Kundenspezifisch max. 260 mm max. 562 mm max. 299 mm
23
Leiterplattenwölbung
LP-Wölbung quer zur Transportrichtung
max. 1 % der LP-Diagonale, aber nicht
mehr als 2 mm
LP-Wölbung während des Transports
Feste Klemmkante
Bewegliche Klemmvorrichtung
LP
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm
Aufbiegung vordere Leiterplattenkante max. 2,5 mm
Linker Transportriemen
Rechter Transportriemen
LP-Transportrichtung
24
Leiterplattenwölbung

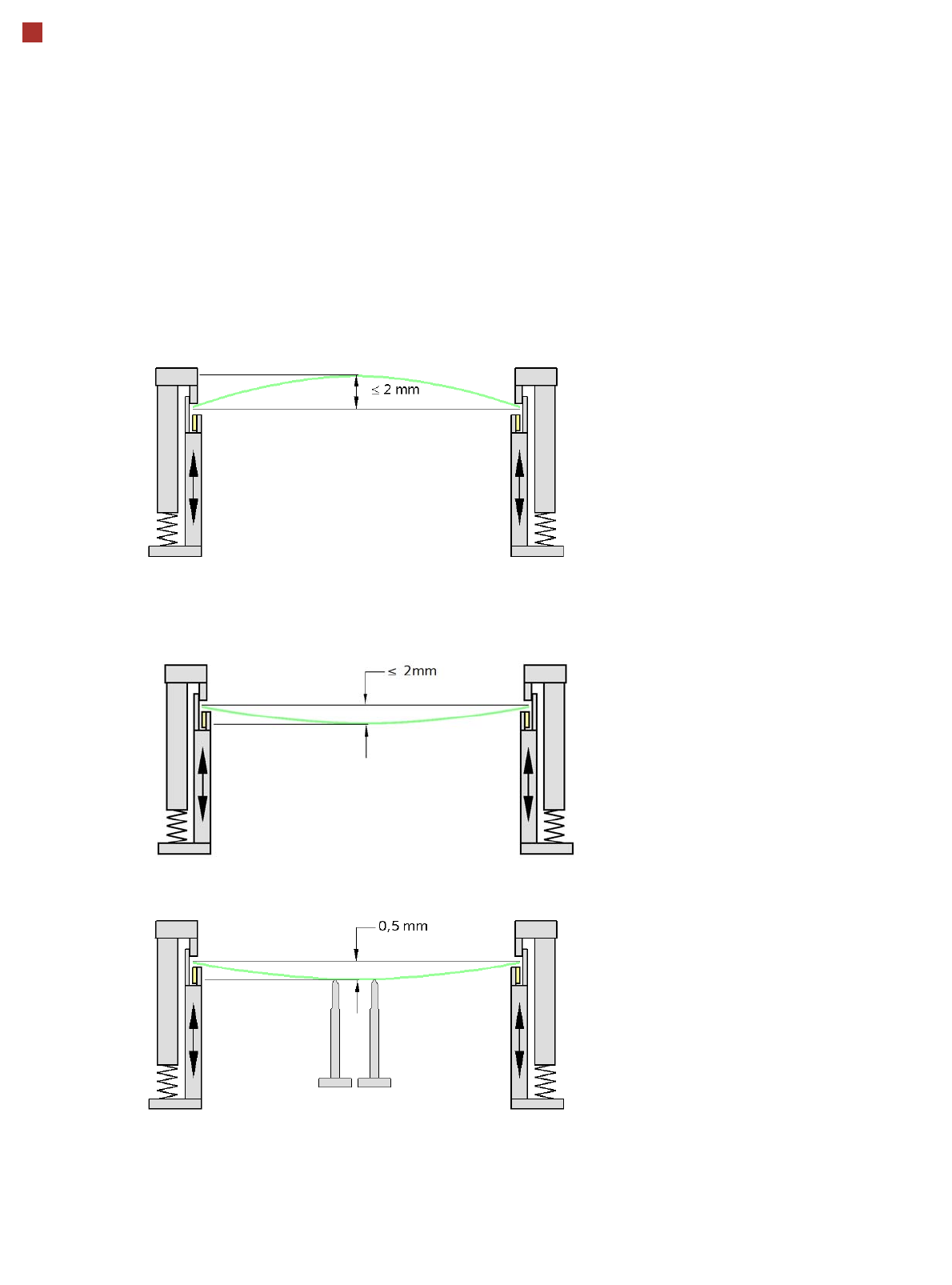

LP-Wölbung beim Bestücken
Um die Bestückqualität und die Bestückge-
schwindigkeit nicht zu beeinträchtigen, wird
empfohlen, eine LP-Unterstützung, z. B. Smart
Pin Support, zu verwenden, sodass die LP-Wöl-
bung nach unten 0,5 mm nicht überschreitet.
LP-Wölbung nach oben max. 2 mm
LP-Unterstützung
LP-Wölbung nach unten max. 2 mm
Änderungen der Oberflächenposition werden automatisch von den Funktionen zum Erlernen der Höhe übernommen.
