28 Bauelementebereitstellung SIPLACE SmartFeeder X/Xi SIPLACE SmartFeeder X / Xi sind intelligente Gurtzuführ- module für flexible Produk- tionsumgebungen, die Auf- und Umrüst aufgaben de ut- lich vereinfachen. Da alle S…
27
Bauelementebereitstellung
BE-Wagen
BE-Wagen SIPLACE SX
Die BE-Wagen SIPLACE SX
sind eigenständige und leicht
manövrierbare Module. An
den Automaten der
SIPLACE SX können zwei
BE-Wagen mit jeweils 60
Spuren angedockt werden.
Ist auf einem Stellplatz der
WPC5/WPC6 gestellt, dann
steht Ihnen ein BE-Wagen
mit 30 Spuren auf dem ver-
bleibenden Stellplatz zur
Verfügung. Die Gurtrollen
werden im Gurtcontainer des
BE-Wagens aufgenommen.
Eine Schneidevorrichtung
am Automaten zerkleinert
automatisch das Leergurt-
material. Die BE-Wagen kön-
nen direkt an der Maschine
oder an einem externen Rüs-
tplatz mit Zuführmodulen
gerüstet werden. Die Vorteile
einer Offline-Rüstung liegen
dabei darin, dass Rüstungen
vorbereitet werden können,
ohne dass die Linie angehal-
ten werden muss.
Die Rüstwechsel können so
in kürzester Zeit umgesetzt
werden, denn die BE-Wagen
werden gemäß dem Wech-
seltisch-Prinzip einfach nur
ausgetauscht.
Die BE-Wagen SIPLACE SX
unterstützen überdies ein
schnellstes Auf- und Abrüs-
ten der Zuführmodule selbst
während des laufenden
Bestückprozesses. Das Ans-
pleißen von Gurten ist ohne
Maschinenstillstand möglich.
Zur Sicherheit des
Bedienpersonals gibt es für
nicht belegte Stellplätze so
genannte Dummy Zuführ-
module.
BE-Wagen SIPLACE SX
Gurtcontainer
Abfallbehälter für Leergurtreste
BE-Tisch
Bauelemente Bereitstellung Spurbelegung
2 BE-Wagen mit Gurtrollenhalter und integrierten Abfallbehältern
Bei Einsatz eines Waffle Pack Wechsler:
120 Stellplätze für Zuführmodule à 8 mm.
90 Stellplätze für Zuführmodule à 8 mm.
Gurtrollen-Durchmesser
Standard
maximal
bis 432 mm (17“)
483 mm (19“)
Wechselzeit für BE-Wagen < 1 Minute
Zuführmodul-Typen
Gurtzuführmodule, Reject - Conveyor,
Stangenmagazin- und Labelförderer.
28
Bauelementebereitstellung
SIPLACE SmartFeeder X/Xi
SIPLACE SmartFeeder X / Xi
sind intelligente Gurtzuführ-
module für flexible Produk-
tionsumgebungen, die Auf-
und Umrüstaufgaben deut-
lich vereinfachen. Da alle
SIPLACE SmartFeeder X / Xi
das Spleißen von Gurten
standardmäßig unterstützen,
werden Maschinenstill-
standszeiten beim Nachfül-
len vermieden.
Die Vorteile auf einen Blick:
Umrüstfreundlich
• Omega-Profile am Gurtzu-
führmodul und am Tisch
ermöglichen ein sicheres
Auf- und Abrüsten der
Gurtzuführmodule bei lau-
fender Produktion.
Robust
• Bürstenlose Motoren
erhöhen die Lebensdauer
der SIPLACE
SmartFeeder X/Xi.
Intelligent
• Durch eine eindeutige
Identifikations-Nummer
(ID) wird eine exakte
Zuweisung des Bauele-
ments zum SIPLACE
SmartFeeder X/Xi
gewährleistet. Zuverlässi-
ge Rüstverifikation ist pro-
blemlos möglich.
• Bauelemente Pitch,
Zuführgeschwindigkeit
und weitere Funktionen
werden automatisch beim
Herunterladen des Rüst-
programms eingestellt.
Hohe Zuführgenauigkeit
• Closed Loop Control
Wegemessung garantiert
genaueste Zuführung von
Bauelementen selbst bei
0201 (metrisch) -Bestü-
ckungen mit Standardför-
derern.
Bedienfreundlichkeit
• Kontaktlose Daten- und
Energieübertragung ver-
einfachen das Auf-/Abrüs-
ten der SIPLACE
SmartFeeder X/Xi
• Eine mehrfarbige Status-
anzeige signalisiert die
Betriebszustände des
SIPLACE
SmartFeeder X/Xi.
Technische Daten
SIPLACE SmartFeeder X/Xi
L x H
[mm]
Breite
[mm]
Stell-
platz
Transport-
schrittweite
[mm]
Max. Gurt-
höhe
b
[mm]
SIPLACE SmartFeeder 4 mm Xi 587x200 10,8 1 1 1,1
SIPLACE SmartFeeder 8 mm X 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm Xi 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 2x8 mm Xi 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm X 587x200 22,6 2 4 - 16
a
16
SIPLACE SmartFeeder 16 mm X 587x200 22,6 2 4 - 20
a
16
SIPLACE SmartFeeder 24 mm X 587x200 34,4 3 4 - 32
a
25
SIPLACE SmartFeeder 32 mm X 587x200 46,2 4 4 - 40
a
25
SIPLACE SmartFeeder 44 mm X 587x200 58,0 5 4 - 52
a
25
SIPLACE SmartFeeder 56 mm X 587x200 69,8 6 4 - 64
a
25
SIPLACE SmartFeeder 72 mm X 587x200 81,6 7 4 - 80
a
25
SIPLACE SmartFeeder 88 mm X 587x200 105,2 9 4 - 96
a
25
SIPLACE SmartFeeder 104 mm X 587x200 128,9 11 4 - 96
a
25
Gurtrollen 178 bis 330,2 mm Durchmesser (7“ - 13“)
Wechselzeit 8 s
a) In 4mm-Schritten
b) Bei 8 mm - Papiergurten darf die Papierdicke maximal 1,6 mm betragen. Die Länge einer Bauelemente-
Tasche in Gurttransportrichtung darf max. 51 mm betragen.
29
Bauelementebereitstellung
Alternative SIPLACE Module

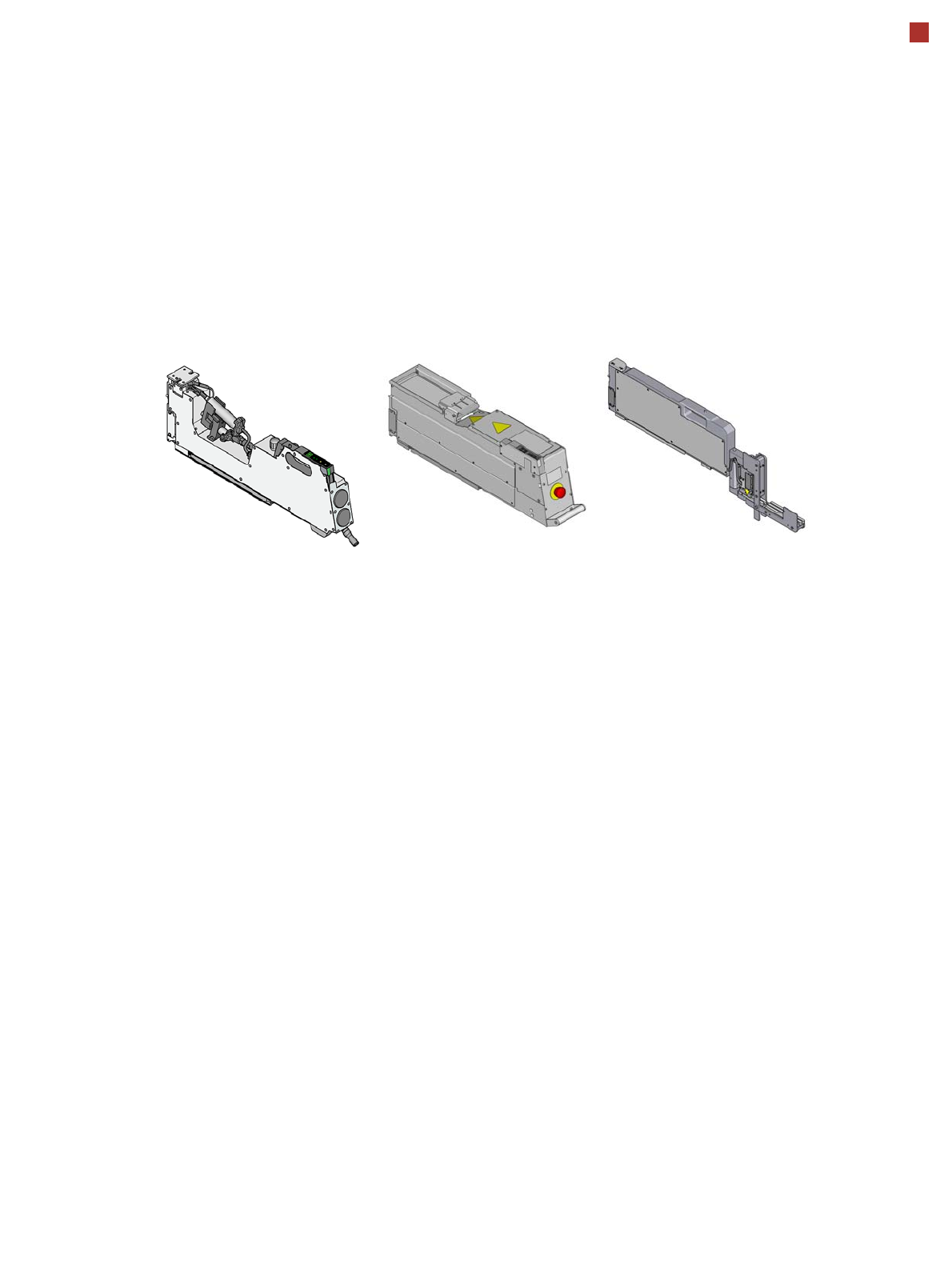

SIPLACE Glue Feeder
Mit dem SIPLACE
Glue Feeder können vor
dem Bestücken Klebepunkte
auf ein Bauelement aufge-
bracht werden. Diese Klebe-
punkte können vom
SIPLACE Visionsystem
überprüft werden. Im Gehäu-
seform-Editor von SIPLACE
Pro werden die erforderli-
chen Klebepunkte definiert
und Sie können bestimmen,
ob einzelne Klebepunkte von
der Inspektion ausgenom-
men werden sollen.
Im Bauelement-Editor von
SIPLACE Pro kann das Kle-
ben ein- und ausgeschaltet
werden. Der SIPLACE
Glue Feeder ist ein speziel-
les Zuführmodul, der von
Ihnen auf eine bestimmte
Spur des Tisches festgerüs-
tet werden muss. Er belegt 5
Stellplätze eines 8 mm X-
Zuführmoduls, max. 1 pro
Kopf.
SIPLACE LDU 2 X
Die SIPLACE LDU 2 X dient
zum Benetzen von Flip-
Chips und CSP Bauelemen-
ten mit Flussmittel. Der
Flussmittelbehälter gleitet
mit einer Linearbewegung
über die Dipplatte und trägt
in der Vertiefung der Dip-
platte das Flussmittel mit
einer definierten Schichtdi-
cke auf. Die Parameter zum
Benetzen eines Bauele-
ments mit Flussmittel werden
in SIPLACE Pro vorgegeben.
Nachdem das Bauelement
benetzt wurde, wird die
Flussmittelschicht wieder
erneuert.
Dieser Ablauf garantiert
gleichbleibende Prozessbe-
dingungen für die Bauele-
mente.
Die SIPLACE LDU 2 X wird
als eigenständiger Zuführ-
modultyp in der Rüstung
berücksichtigt. Durch eine
implementierte Aufwärm-
funktion lässt sich die Vis-
kosität des Flussmittels
ändern. Er belegt 9 Stell-
plätze eines 8 mm X-Zuführ-
moduls.
SIPLACE
PowerConnector X
Mit Hilfe des SIPLACE
PowerConnector X können
Fehlerbehebungen an
SIPLACE X-Zuführmodule in
der Maschine durchgeführt
werden, ohne dass die Pro-
duktion gestoppt werden
muss.
