第 2 章 生产 Rev01
2-68
2-11-14 发生错误时吸嘴的安装确认
在生产中进行吸嘴更换时，如果贴片头未能正确安装吸嘴，则生产异常终止。然后，可将贴
片头所抓住的吸嘴以手动或自动的方式返还至ATC中。
2-11-14-1 更换吸嘴
在吸嘴更换过程中，当出现吸嘴安装错误时，生产异常终止，显示如下画面。
请指定手动或自动返还吸嘴。

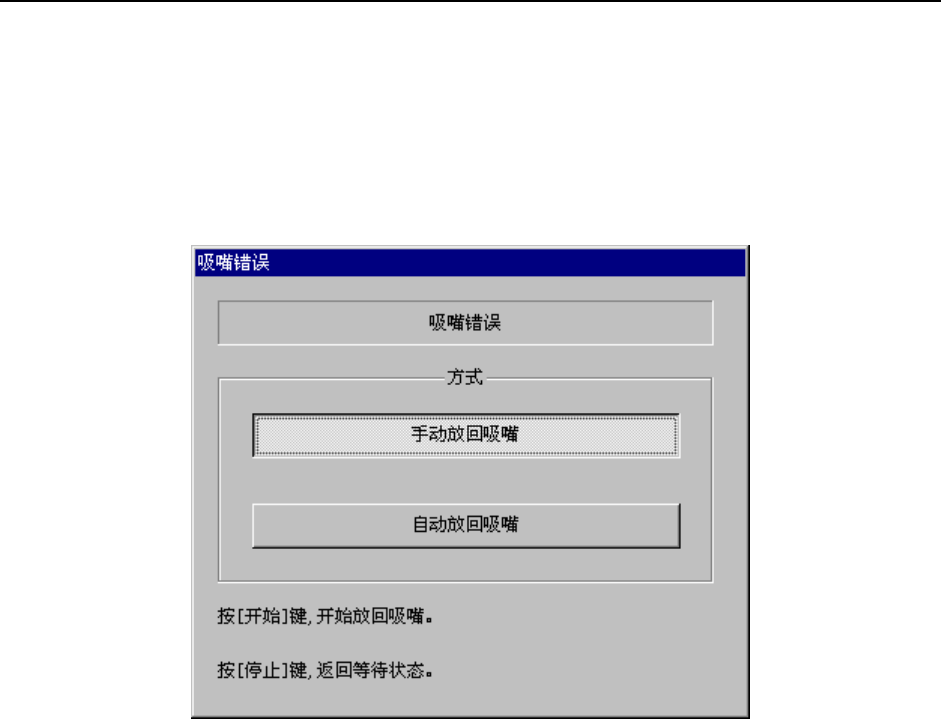

图 2-77 吸嘴错误
按下<开始>键，开始按照选择的吸嘴返还模式来返还吸嘴。
按下<停止>键，返回生产空运行状态。
第 2 章 生产 Rev01
2-69
2-11-14-2 手动返还吸嘴
如果选择手动返还吸嘴，则指示将贴片头移动到吸嘴拆卸位置，确认后，降下贴片头，手动
拆下吸嘴。
图 2-78 吸嘴拆卸位置移动信息
移动到吸嘴拆卸位置后，为了降下Z轴，确认送料器等是否在贴片头的下方。
图 2-79 下降确认信息
Z轴下降后，由于将出现吸嘴拆卸指示，因此请手动拆下吸嘴。
图 2-80 吸嘴拆卸的信息
选择“确定”后，当其他贴片头有吸嘴安装错误时，请做同样的处理。
在对所有的贴片头进行返还处理后，升起Z轴，移动到轴退避位置。
第 2 章 生产 Rev01
2-70
2-11-14-3 自动返还吸嘴
如果选择自动返还吸嘴，将自动返还发生吸嘴安装错误的吸嘴。
在对所有贴片头的吸嘴进行返还处理后，升起Z轴，移动到轴退避位置。
2-11-14-4 返还吸嘴后的动作
生产异常终止后返还吸嘴时，在返还后，进入生产空运行状态。
开始生产时检测到吸嘴错误时，在返还后，开始生产。
