第 4 章 生产程序制作 Rev00
4-117
4-5-2-3-2 用户指定模板的示教
基板或电路上没有BOC标记时,可以将电路转折
※1
作为BOC标记进行登录。
※1:只要是可与其它基板图案区别的图案,都可使用(交织、配线等)。
请选择不会因基板不同而产生偏差的稳定图案。如有可能,最好将图案(范围)作为标记使用。
<步骤>
① 将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时,需要预先输入标记的X、Y坐标。
图 4-5-20 用户指定模板的示教
② 请按 HOD 的 CAMERA 键。
摄像机移动到标记的XY坐标处,监视器画面中显示示教对象(要记忆的)的图案。
自动获得标记周围的噪音隔离级别,并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的噪音非常
小。
调整结束后请按ENTER键。
*
*

第 4 章 生产程序制作 Rev00
4-118

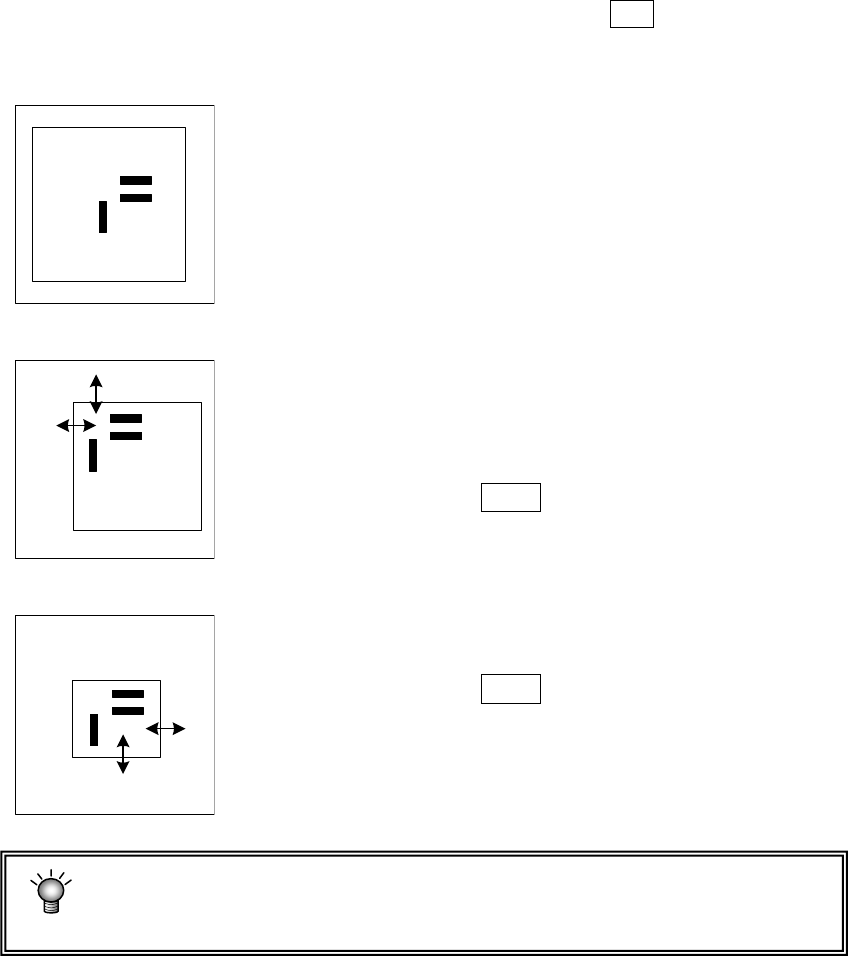

③ 请进行
刻度框(模板设定框)的示教。
按照上面、左面、下面及右面的顺序,利用上下左右箭头键(用FAST键改变
刻度框的移动速
度)来调整、输入刻度框。
**********
**********
模板的最大尺寸为 256×256 像素(画面的 1/4 左右)。当模板过大时,会显示错
误并返回③。
显示摄象机图形和长方形的框。
垫片印刷部分。
首先设定上面及左面的
刻度框。
设定想识别的上面及左面(移动箭头部分的边)。
设定完成后按下 ENTER 键。
以同样的方式设定下面及右面的
刻度框。
调整完成后按下 ENTER 键。

第 4 章 生产程序制作 Rev00
4-119

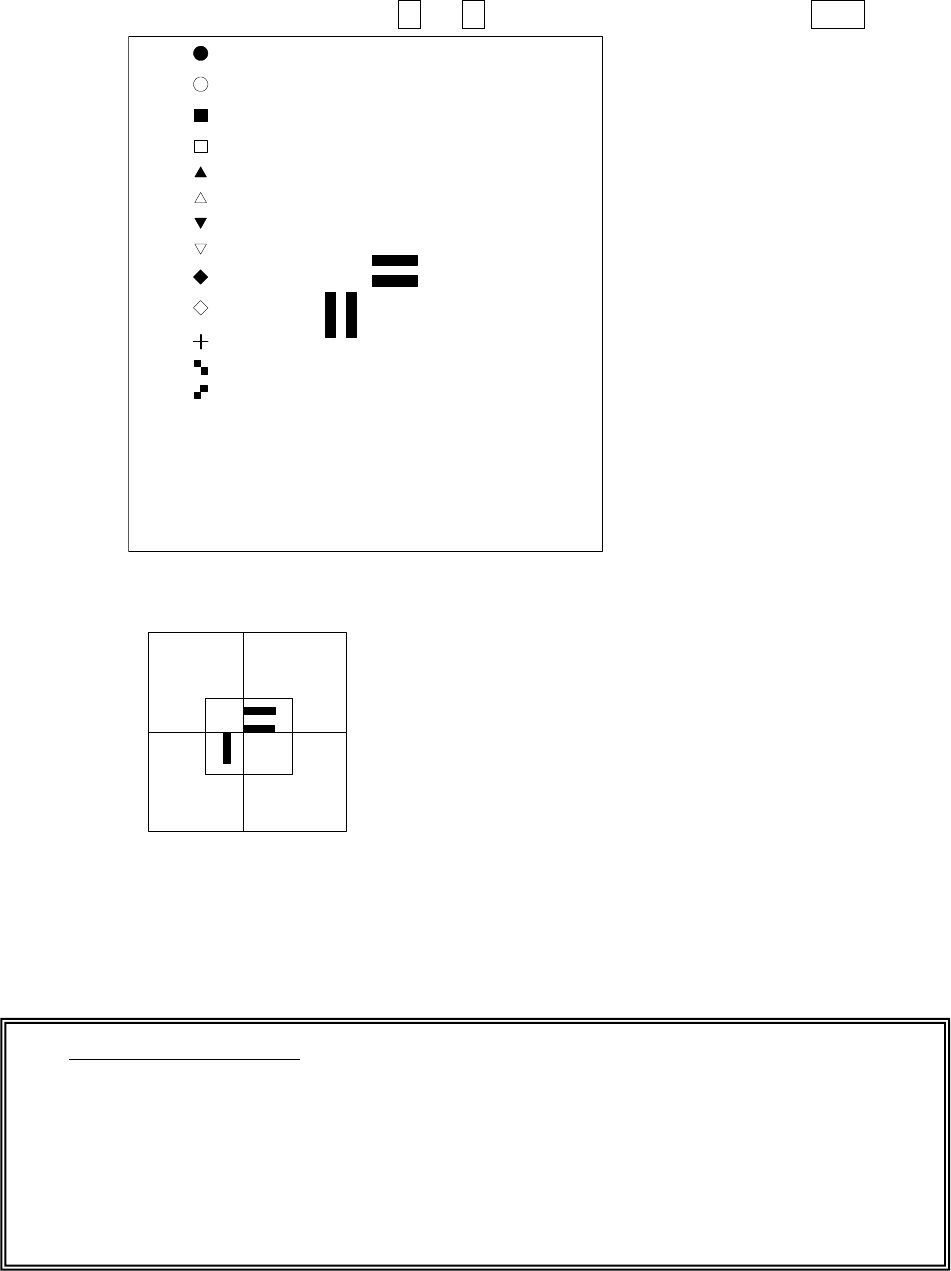

④ 请选择标记形状
然后,用标记判定设定来选择PR
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键)),然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]PR
**********
⑤ 进行模板画面重心的示教。
⑥ 请进行检测框的示教。
完成④的操作后,自动将④操作中所设定的大小为框尺寸1.5倍的窗口与画面中心对准。(默
认窗口)想改变检测框时,按照与③相同的步骤进行。
● 关于模板设定的注意事项
1) 请确认在检测框内没有与已设定的模板相类似的图案。
2) 图案的大小与标准标记相同,为 0.5~3mm。
3) 坐标值请采用设计值(CAD 数据)。用若户指定模板数据,则不能求出精确的图案中心位置。
由于是以十字光标的移动来进行示教,所以用户所指定的位置将直接被视作中心位置(当
为一般的标记时,将计算获得的重心位置作为图案的中心位置,所以不会产生误差)。
4) 不能对用户指定的模板进行图像复制。
**********
在画面中显示刻度框和十字光标。
用“HOD”移动十字光标,决定模板的重心(该位置与
基板数据的标记坐标一致)。
