第 1 章 设备概要 Rev01 1-6 1-4-1-1 贴片头单元的构成 贴片头由检测元件的位置偏移、 角度偏移的激光校准传感器以及可进行上下驱动与旋转的Z 滑动轴构成。 本机由以下结构组成。 机型名称与贴片头的关系如下所示。 机型名称 KE-2050R KE-2055R KE-2060R MNLA 贴片头 ○ ○ ○ FMLA 高精度 IC 贴片头 － － ○ L 贴片头单元图(MNLA 贴片头) (KE2050 R/2055R…
第 1 章 设备概要 Rev01
1-5
1-4 设备概要
1-4-1 本设备的构成

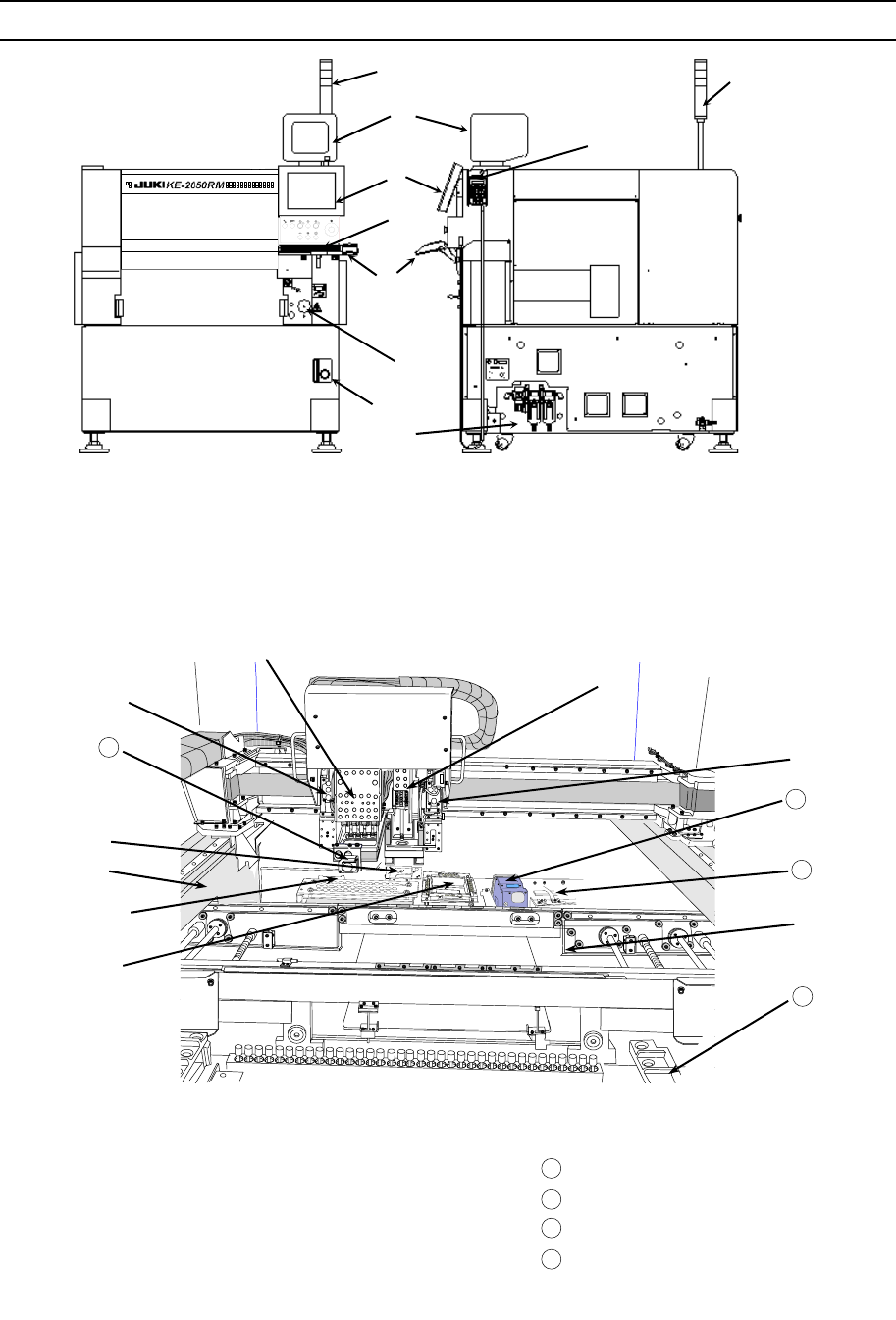

图 1-1 正面图 图 1-2 右面图
① 视屏监视器 ④ 键盘 ⑦ 主开关
② 液晶显示器 ⑤ 跟踪球 ⑧ 过滤器调节器
③ HOD 单元 ⑥ 信号灯 ⑨ 风速计/3.5FDD 单元
图1-3
①
ATC 单元 ④ OCC 单元(R) (KE-2055R/60R 用) ⑨ CAL 块单元
② MNLA 贴片头单元 ⑤ OCC 单元(L) 送料器台单元
⑥ VCS 单元 (KE-2055R/60R 用) HMS 单元
③ FMLA 贴片头单元 ⑦ X-Y 单元 多面性单元(KE-2055R/60R 用［OP］)
(KE-2060R 用)
⑧ 基板传送单元 CVS 单元 [OP]
③
⑤
④
①
②
⑦
⑧
⑨
⑥
10
11
12
13
11
12
13
10
①
②
③
④
⑤
⑦
⑧
⑨
⑥
⑥
第 1 章 设备概要 Rev01
1-6
1-4-1-1 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的激光校准传感器以及可进行上下驱动与旋转的Z
滑动轴构成。
本机由以下结构组成。
机型名称与贴片头的关系如下所示。
机型名称 KE-2050R KE-2055R KE-2060R
MNLA 贴片头 ○ ○ ○
FMLA 高精度 IC 贴片头 － － ○
L 贴片头单元图(MNLA 贴片头)
(KE2050R/2055R/2060R)
R 贴片头单元图(FMLA 贴片头)
(KE-2060R)
图 1-4 贴片头单元图
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上部弹簧
② 激光校准传感器 ⑤ θ轴马达
③ Ｚ轴马达 ⑥ 滚珠丝杠
②
①
④
⑤
①
②
③
⑤
⑥
⑦
③
第 1 章 设备概要 Rev01
1-7

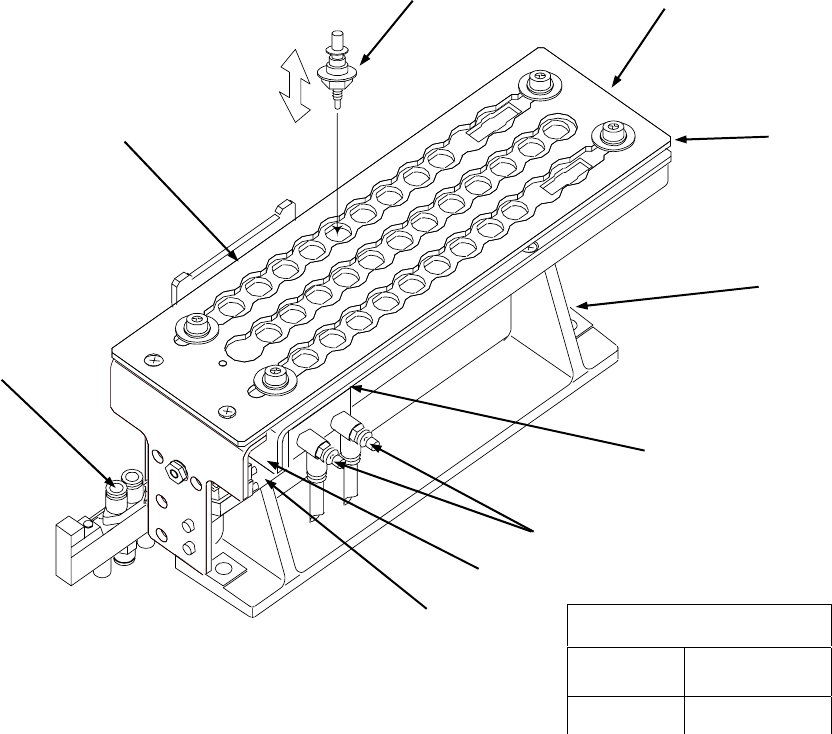

1-4-1-2 ATC 单元(自动工具更换)的构成
由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关由ATC OPEN传感器⑥、ATC CLOSE传感器⑦来检测，开、关的速度由速度
控器⑤来调整。
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B
图 1-5 (KE-2060R)
① ATC 基准 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 基准板 ⑧ 吸嘴
④ 空气汽缸 ⑨ ５接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
⑦
③
④
②
⑧
⑤
⑥
⑨
⑩
①
ATC No
KE-2050R
KE-2055R
1～30
KE-2060R
1～30, A, B
