第 1 章 设备概要 Rev01 1-11 1-4-1-6 HMS HMS( 高度测量装置 ) 是用于测量送料器拾取位置等的元件高度的系统。 此系统由实际装备贴片头的高度变化传感器 （传感器部分与功放部分） 和控制此传感器的 HMS 基板构成。 传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。 图 1-8 HMS ◆HMS 符合 JIS C6802 激 光安全规格 CLASS 2 标准。 请按照本手册指示安全地使用。…
第 1 章 设备概要 Rev01
1-10
1-4-1-5 VCS 的构造(仅限于 KE-2055R/2060R)
综合反射/透射照明、立体可动照明、同轴射落照明，进行元件识别及QFP,BGA,GSP,连接器
等的贴片。

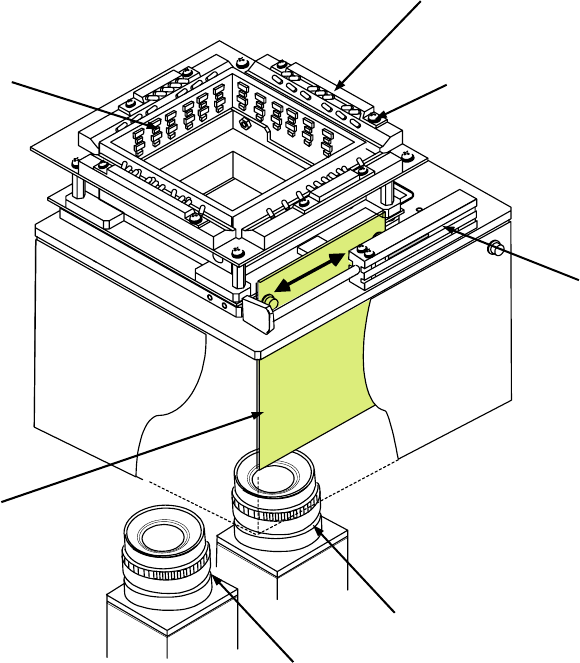

图 1-7 VSE 单元各部分的名称
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ LED摄像机(标准：54mm)
⑥VCS高分辨率摄像机(选购件：27mm)
⑦ 汽缸(仅在选购时增加)
①
⑥
⑤
④
⑦
③
②
第 1 章 设备概要 Rev01
1-11
1-4-1-6 HMS
HMS(高度测量装置)是用于测量送料器拾取位置等的元件高度的系统。
此系统由实际装备贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS
基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
图 1-8 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示安全地使用。
注意
高度传感器发出不可见激光束。切勿直视光束，请勿触摸。
注意
FAR 灯
NEAR
灯
信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯不亮：测量范围外
第 1 章 设备概要 Rev01
1-12
1-4-2 机械规格
(1) 贴片精度
方形芯片：± 0.05（3σ）
* 有关贴片精度的详情，请参见附加的使用说明书 CD。
(2) 最小设定贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
可最多安装 31 个吸嘴。
KE-2050R/2055R：29 个
KE-2060R ：29+(大型2)个
(4) 使用空气
气压 ：0.5±0.05Mpa
消气量 ：KE-2050R/2055R 230NL／min
KE-2060R 280NL／min
干燥空气 ：大气压结露点-17℃以下
(5) 噪音等级 ：80dB(A)以下
(6) 原产国 ：日本
(7) 环境条件
工作时
周围温度 ：+10～+35℃(确保精度的周围温度:+20～+25℃)
相对湿度 ：50％以下(35℃)
90％以下(20℃)
运输及保管时
温度 ：-25℃～+70℃
相对湿度 ：20％～95％(但不得结露)
(8) 电源规格
电压(三相) ：AC200V、220V、240V(国内规格)
AC200V、220V、240V、380V、400V、415V(国外规格)
电压允许范围 ：±10%(相对于额定电压)
视在功率 ：3.0KVA
频率 ：50／60Hz
一次侧电源电缆尺寸 ：6mm
2
以上
保护接地导线尺寸 ：6mm
2
以上
(9) UPS
本机为了防止由于突然停电而损坏计算机数据及系统软件，作为备用电源，安装了连续电
源装置(UPS)。
作为备用电源，UPS因使用电池，因此设定为当电池用完前停止系统运行。因此，即使停电，
也不会导致数据的损坏和丢失，能安全可靠地结束系统。
